放坡对象

放坡对象

创建要素线之后，下一步是从要素线创建放坡对象。要素线充当这些放坡对象的基线。除了将要素线用作放坡的基线外，还可以将其作为断裂线添加到曲面中。

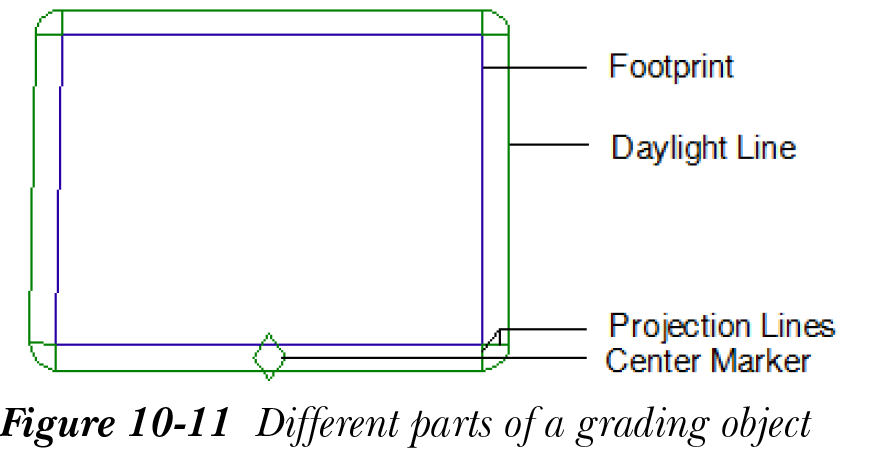

应用放坡的对象称为放坡对象。放坡对象由底面、坡面线、投影线和中心标记组成，请参见图 10-11。要创建放坡对象，需要设置放坡准则，接下来将对此进行说明。

底面基本上是要素线或使用要素线创建的闭合二维图形。坡面线是通过按一定距离、坡度或高程对目标进行放坡而创建的线。投影线是连接底面和坡面线的线。中心标记是表示放坡对象形心的菱形标记。由放坡线围成的区域称为放坡面。

在 Civil 3D 中，每个放坡对象都由一条基线（要素线）和一个准则集组成。准则集是用于执行放坡的准则的集合。放坡准则是指定放坡方法的设定。准则包含定义如何从对象创建放坡的参数。准则集定义放坡对象的几何图形。Civil 3D 允许您使用不同的准则创建多个放坡对象，并根据场地设计将它们用作准则集。每个放坡对象都分配有一个准则集。接下来将讨论放坡对象的各个组成部分。

创建准则集

要创建准则集，请在“工具空间”选项板中选择“设定”选项卡。接下来，展开“放坡”>“放坡准则集”以查看默认准则集。右键单击“放坡准则集”子节点，然后从快捷菜单中选择“新建”选项；将显示“放坡准则集特性 - 放坡准则集 (1)”对话框。在“名称”编辑框中输入准则集的名称。您也可以选择在“描述”文本框中输入描述。接下来，选择“确定”按钮；对话框将关闭，准则集将添加到“放坡准则集”节点中。创建准则集后，需要创建不同的准则并将其添加到此准则集中。要添加准则，请选择所创建的准则集并右键单击它；将显示一个快捷菜单。从显示的快捷菜单中选择“新建”选项；将显示“放坡准则 - 新建放坡准则”对话框，如图 10-12 所示。

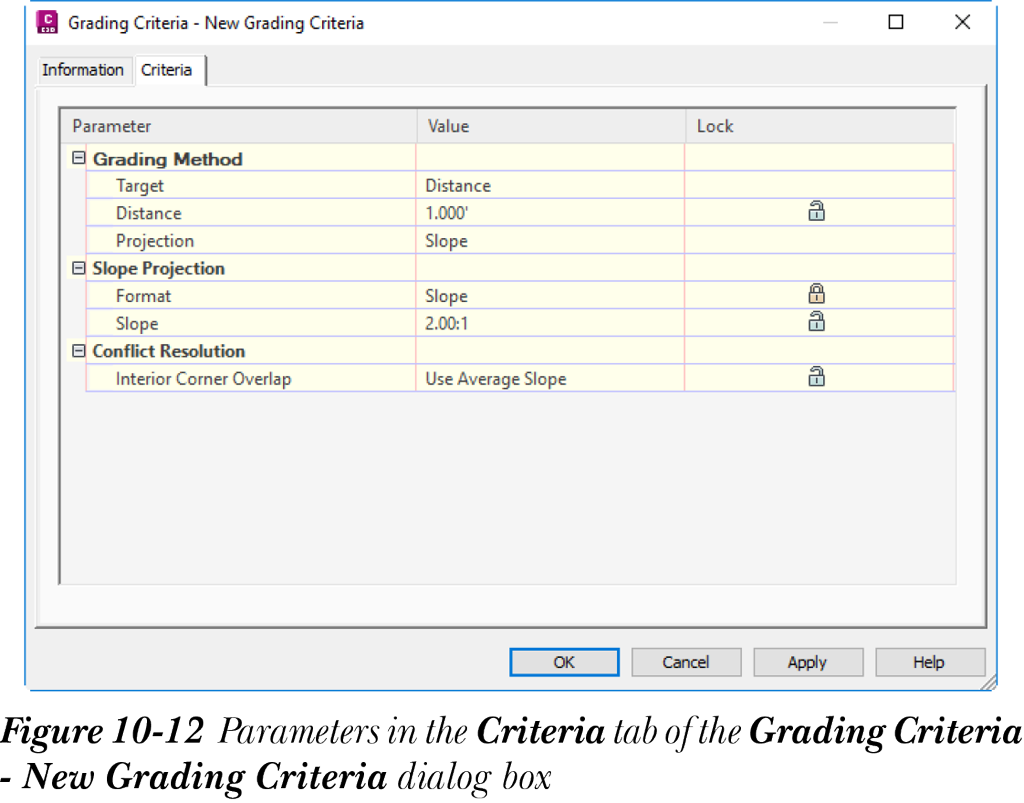

此对话框由两个选项卡组成：“信息”和“准则”。在“信息”选项卡中，在“名称”编辑框中输入准则的名称。您也可以选择在“描述”文本框中输入准则的描述。接下来，选择“准则”选项卡，该选项卡用于定义放坡准则。放坡参数显示在三个类别下：“放坡方法”、“坡度投影”和“冲突解决”，请参见图 10-12。“放坡方法”和“坡度投影”类别中的参数根据所选的“目标”和“投影”选项而变化。接下来将讨论这些选项下的参数。

目标

此参数在“放坡方法”类别中可用，用于指定为放坡选择的目标。放坡对象的边界取决于所选择的目标值。例如，如果选择“曲面”选项作为目标值，则放坡对象的投影线将延伸，直到根据准则与曲面匹配。有四个选项可用于指定目标值，即“曲面”、“高程”、“相对高程”和“距离”。要指定目标值，请单击“目标”参数的“值”字段；将显示一个下拉列表。从下拉列表中选择所需选项。接下来将讨论此下拉列表中的选项。

曲面

选择“曲面”选项可将放坡投影线延伸以与选定的目标曲面匹配。

高程

当您希望放坡投影线从底面向上或向下投影到给定高程时，选择“高程”选项。可以在选择目标后显示的“高程”参数的“值”字段中指定高程。

相对高程

当您希望投影线从底面向上或向下延伸到所需的高度或深度时，可以指定“相对高程”选项。选择此选项后，将显示“相对高程”参数。在“相对高程”参数的“值”字段中输入所需的相对高程。

距离

当您希望投影线以指定的水平距离向外投影时，可以选择“距离”选项。在选择目标后显示的“距离”参数的“值”字段中指定距离。

投影

投影参数定义用于访问目标的投影方法。投影选项根据所选目标的类型而变化。要选择投影，请单击此参数的“值”字段，然后从显示的下拉列表中选择投影。接下来将讨论各种类型的投影。

坡度

选择“坡度”选项可通过以指定的坡度值将特定坡度值投影到目标来创建放坡。此选项与“相对高程”和“距离”目标一起使用。在“坡度”参数的“值”字段中指定坡度值。您也可以通过将“格式”参数的值设置为“坡度”来以百分比形式指定坡度值。

相对高程

当目标值设置为“距离”时，此投影适用。选择“相对高程”选项可将放坡线投影到相对于放坡对象底面高程的高程。

挖方/填方坡度

当目标值设置为“曲面”或“高程”时，此投影适用。“挖方/填方坡度”选项用于通过将坡度投影到位于底面上方或下方的目标曲面或高程来创建放坡。这两个目标可以都位于底面上方和下方。选择“挖方/填方坡度”选项后，“搜索顺序”参数变为可用。此参数指定首先用于创建放坡的坡度类型（挖方或填方）。此选项用于挖方坡度和填方坡度都可能存在的情况，例如陡坡。如果“搜索顺序”参数的值设置为“先挖方”，则放坡对象将从底面向上放坡，反之亦然。

挖方坡度

当目标值设置为“曲面”或“高程”时，此类型的投影适用。“挖方坡度”选项用于允许放坡对象仅使用挖方坡度并向上放坡到目标。在“坡度”参数的“值”字段中指定所需的挖方坡度值。选择此选项后，如果目标位于底面下方，则不会创建放坡对象。

填方坡度

当目标值设置为“曲面”或“高程”时，此类型的投影也适用。“填方坡度”投影用于允许放坡对象仅使用填方坡度值向下放坡到目标。在“坡度”参数的“值”字段中指定所需的填方坡度值。如果目标位于底面上方，则不会创建放坡。

距离

当目标值设置为“相对高程”时，此类型的投影也适用。“距离”投影用于允许放坡对象将目标投影到距底面固定的水平距离处。在“距离”参数的“值”字段中指定水平距离。

格式

“格式”参数在“坡度投影”类别中可用。此参数确定坡度的表示方式。单击“格式”参数的“值”字段，然后从下拉列表中选择“坡度”或“坡度”选项。选择“坡度”选项后，您可以按“平距 : 高差”格式指定坡度。选择“坡度”选项后，您可以将坡度值指定为百分比小数。

内角重叠

此参数位于“准则”选项卡的“冲突解决”节点下，用于确定当底面的角点处于不同高程时，如何清理坡面线内角的投影。单击此参数的“值”字段，然后从下拉列表中选择所需选项。您可以从下拉列表中选择“使用平均坡度”选项，以对投影线的坡度取平均值，从而到达同一坡面点。可以选择“保持坡度为最小值”选项，以将指定的坡度或斜率保持为最小值，并增大从底面一侧投影的坡度。从下拉列表中选择“保持坡度为最大值”选项，以将坡度或斜率保持为最大值，并减小从底面另一侧投影的坡度。

您可以通过单击“锁定”列中的锁定符号来锁定某些参数的值。这样做后，在创建放坡对象时，系统将不会提示您输入锁定参数的值。定义放坡准则后，在“放坡准则 - 新建放坡准则”对话框中选择“确定”按钮；对话框将关闭，放坡准则将添加到“放坡准则集”子节点中。同样，您可以创建多个具有不同准则的准则集。

创建放坡编组

您已经学习了创建要素线、放坡对象和放坡准则集。现在，您将学习创建放坡编组。创建放坡编组是为了将放坡组织到不同的编组中，以便创建曲面和进行土方计算。

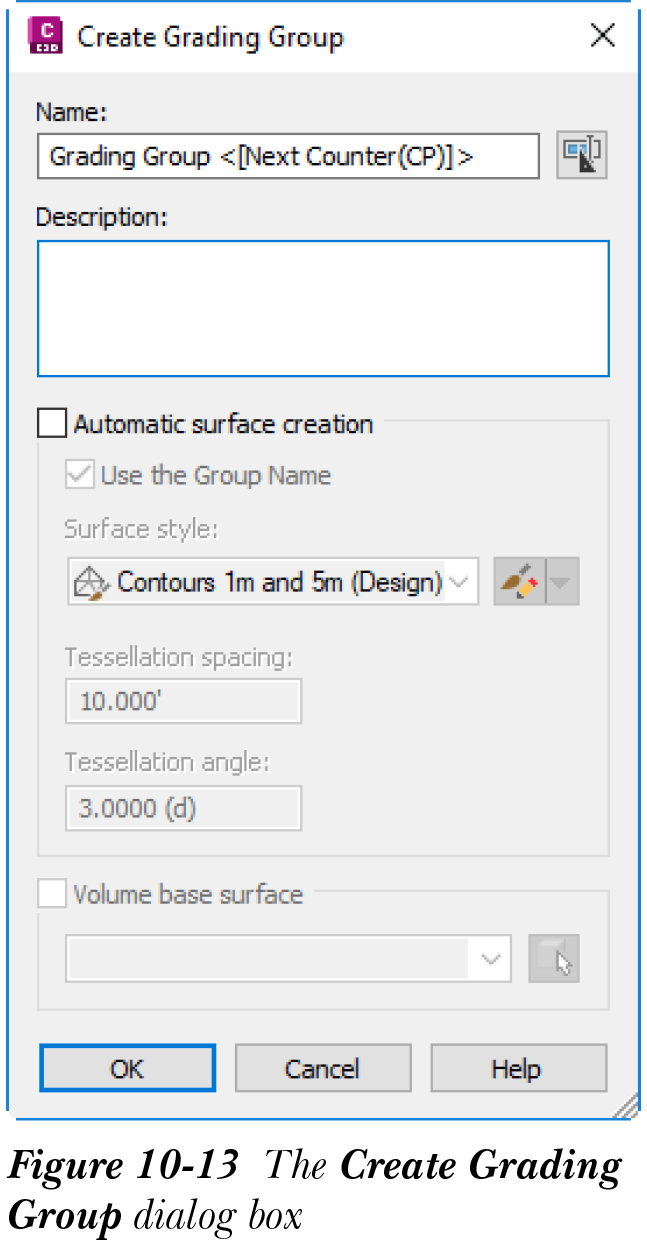

要创建放坡编组，请选择“浏览”选项卡。展开“场地”节点，然后展开要向其添加放坡编组的所需场地。选择场地名称下的“放坡编组”节点并右键单击它；将显示一个快捷菜单。从快捷菜单中选择“新建”；将显示“创建放坡编组”对话框，如图 10-13 所示。

在此对话框中，选择“名称”编辑框旁边的“单击以编辑名称模板”按钮；将显示“名称模板”对话框。在“名称”编辑框中输入放坡编组名称，然后选择“确定”按钮；“名称模板”对话框将关闭。在“创建放坡编组”对话框中，在“描述”文本框中输入描述。然后，选中“自动创建曲面”复选框以从放坡编组自动创建曲面。“使用编组名称”复选框默认处于选中状态，用于创建与编组名称同名的曲面。请注意，此复选框将在选中“自动创建曲面”复选框后激活。如果不希望使用编组名称创建曲面，请清除该复选框。接下来，在“自动创建曲面”区域的“曲面样式”下拉列表中选择一个选项。选中“体积基准曲面”复选框。这样做后，“体积基准曲面”区域中的下拉列表将激活。在“体积基准曲面”区域的下拉列表中选择一个基准曲面。所选的基准曲面和放坡编组曲面将用于计算体积。现在，选择“确定”按钮；“创建放坡编组”对话框将关闭，并显示“创建曲面”对话框（如果选中了“自动创建曲面”复选框）。从“类型”下拉列表中选择所需选项，然后选择“确定”按钮；“创建曲面”对话框将关闭，曲面将添加到“浏览”选项卡的“曲面”节点中。同时，放坡编组将添加到“场地”节点的“放坡编组”子节点中。

您已经了解了要素线、放坡对象、准则和编组。现在，您将学习如何创建放坡。接下来将讨论创建放坡的方法。

使用放坡创建工具工具栏

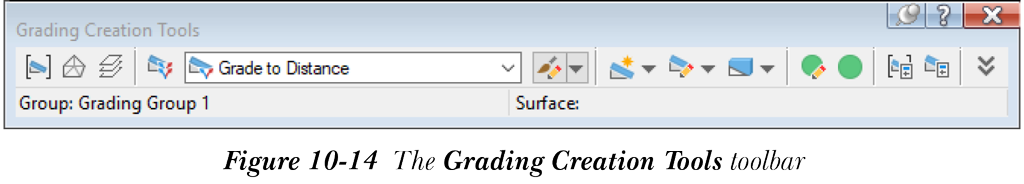

“放坡创建工具”工具栏用于创建新放坡、编辑现有放坡以及应用放坡准则和样式。要调用此工具栏，请从“常用”选项卡的“创建设计”面板中选择“放坡创建工具”。 “放坡创建工具”工具栏包含用于放坡的各种工具，如图 10-14 所示。接下来将讨论这些工具。

设置放坡编组工具

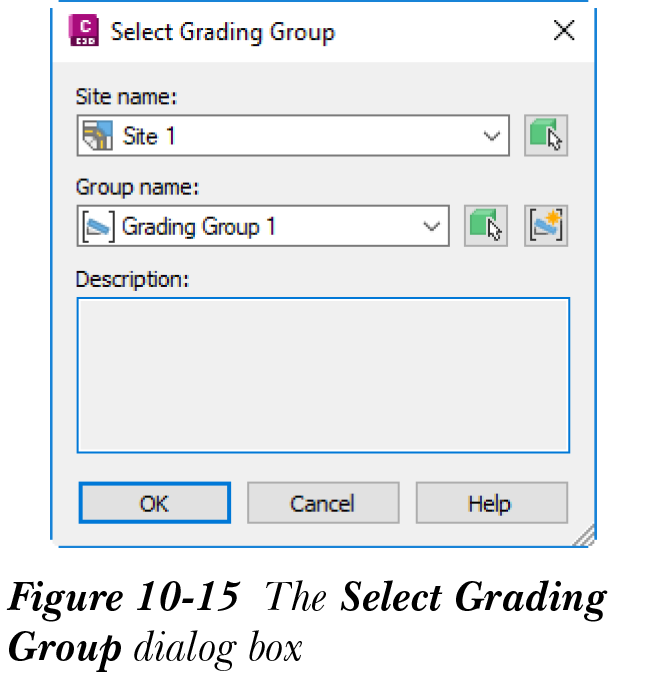

“放坡创建工具”工具栏中的“设置放坡编组”工具用于选择或创建放坡编组。调用此工具时，将显示“创建放坡编组”对话框。请注意，如果图形中存在一个或多个放坡编组，则选择“设置放坡编组”工具时，将显示“选择放坡编组”对话框，如图 10-15 所示。

从“场地名称”下拉列表中选择与编组关联的所需场地。接下来，从“编组名称”下拉列表中选择一个选项。选择所需的场地和编组名称后，选择“确定”按钮；对话框将关闭，编组名称将显示在工具栏底部。

注意

要从“选择放坡编组”对话框创建新编组，请在“选择放坡编组”对话框中选择“创建放坡编组”按钮；将显示“创建放坡编组”对话框。您可以使用此对话框创建新的放坡编组。

设置目标曲面工具

此工具用于指定要用作目标的曲面。选择此工具时，将显示“选择曲面”对话框。从对话框中的下拉列表中选择所需曲面，然后选择“确定”按钮；对话框将关闭，所选曲面将设置为目标曲面。

设置放坡图层工具

此工具用于指定放坡的图层。选择此工具时，将显示“设置放坡图层”对话框。您可以使用此对话框为放坡选择图层。

选择准则集工具

此工具用于选择放坡所需的准则集。选择此工具时，将显示“选择准则集”对话框。从对话框中的下拉列表中选择所需的准则集，然后选择“确定”按钮。接下来，使用此工具旁边提供的“选择放坡准则”下拉列表从准则集中选择所需的准则。

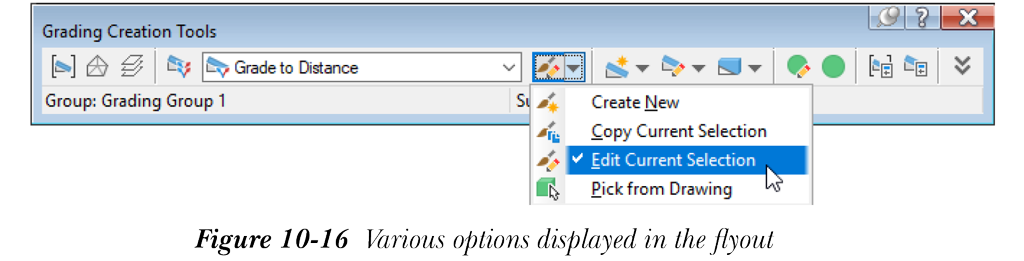

要编辑所选准则或向准则集添加新准则，请选择此工具右侧的下箭头；将显示一个弹出列表，请参见图 10-16。从弹出列表中选择所需选项以编辑或创建新准则。弹出列表中默认选择“编辑当前选择”选项。

创建放坡工具

选择所需的放坡编组、准则集和准则后，选择“创建放坡”工具以创建放坡。这样做后，系统将提示您选择要素。从图形中选择所需的要素线或图形；系统将提示您选择放坡侧。在图形中单击以指定放坡侧；系统将提示您指定放坡是否应用于整个长度。按 Enter 键接受默认的 <是> 选项。接下来，系统将提示您指定距离；在命令行中输入一个值，然后按 Enter 键。这样做后，系统将提示您指定坡度；在命令行中输入坡度值；放坡将被创建。接下来，按 Enter 键结束命令。

注意

命令行中显示的提示根据“放坡准则”对话框中指定的准则和设定而变化。

编辑放坡工具

此工具用于编辑放坡参数。选择此工具时，命令行中将显示“选择放坡中的点或 [场地]:”提示。从图形中选择所需的放坡；系统将提示您指定距离。在命令行中输入所需距离，然后按照提示编辑放坡。请注意，命令行中显示的提示根据为放坡选择的准则而变化。当您选择此工具右侧的下箭头时，将显示一个弹出列表。弹出列表中默认选择“编辑放坡”选项。接下来将讨论弹出列表中的其他选项。

删除放坡工具

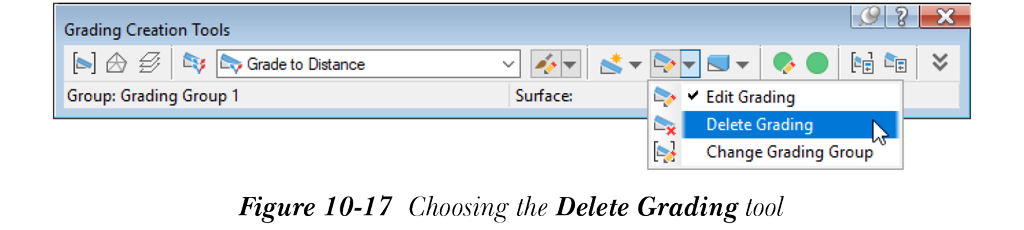

从“放坡创建工具”工具栏中选择“删除放坡”工具，如图 10-17 所示，然后从图形中选择要删除的放坡；放坡（坡面线）将被删除。

更改放坡编组工具

此工具用于更改放坡的现有编组。调用此工具，然后选择要更改放坡编组的放坡。这样做后，将显示“选择放坡编组”对话框。从对话框中选择所需编组，然后选择“确定”按钮；对话框将关闭，所选放坡的放坡编组将被更改。

注意

仅当图形中有两个或更多放坡编组可用时，才能使用“更改放坡编组”工具。

放坡体积工具

此工具用于调整放坡编组的挖方和填方体积。要使用此工具，您需要在图形中有一个从放坡编组创建的曲面。因此，仅当在“创建放坡编组”对话框中选中“自动创建曲面”复选框时，才能调用此工具。放坡体积工具将在本章后面详细讨论。

放坡编辑器工具

此工具用于编辑放坡准则。调用此工具并选择所需的放坡；将显示“放坡编辑器”全景窗口。您可以使用此窗口编辑放坡准则。

高程编辑器工具

此工具用于编辑要素线的高程。调用此工具并从图形中选择所需对象；将显示“放坡高程编辑器”全景窗口。您可以使用此窗口编辑要素线点的高程。

放坡编组特性工具

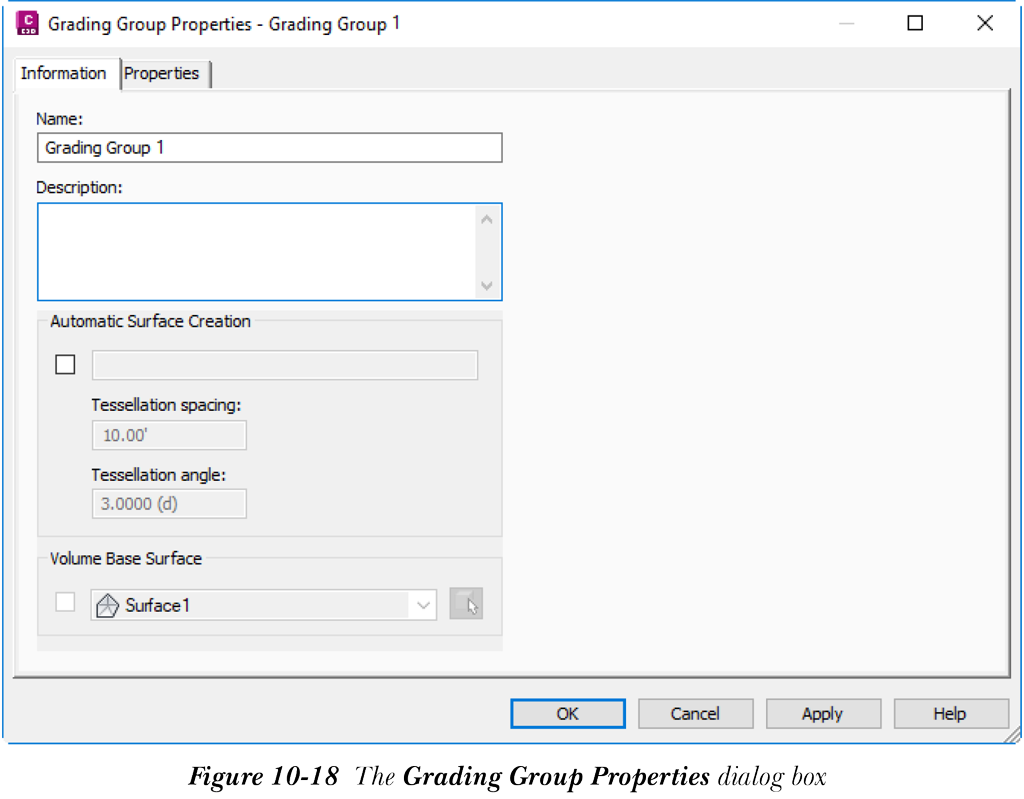

此工具用于查看所选放坡编组的特性。调用此工具时，将显示“放坡编组特性”对话框，如图 10-18 所示。

此对话框中的“信息”选项卡显示有关放坡编组的一般信息。如果需要，在“名称”编辑框中编辑编组的名称。您也可以选择在“描述”文本框中输入放坡编组的描述。“自动创建曲面”区域和“体积基准曲面”区域中的选项已在“创建放坡编组”对话框中设置。如果需要，您可以更改此区域中的设定。

此对话框的“特性”选项卡用于查看放坡编组特性。此选项卡显示放坡编组使用特定放坡准则和样式的计数。编辑或查看放坡编组特性后，选择“应用”按钮以在“放坡编组特性”对话框中应用更改，然后选择“确定”以关闭对话框。

放坡特性工具

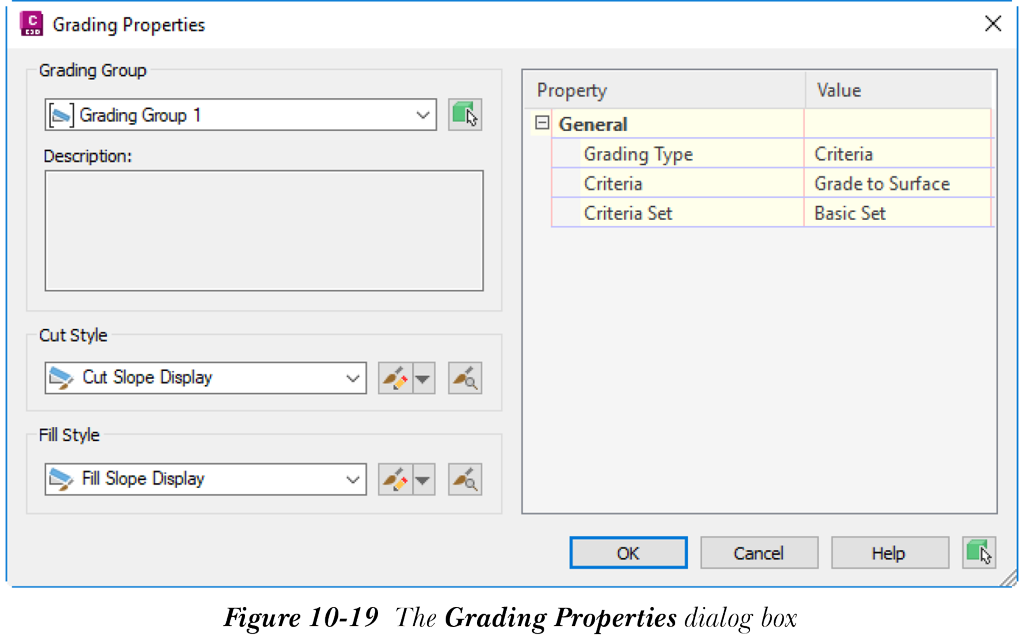

选择此工具以显示“放坡特性”对话框。此对话框中的选项用于查看单个放坡编组的特性。调用“放坡特性”工具并选择放坡中的所需点；将显示“放坡特性”对话框，如图 10-19 所示。

您可以在此对话框中编辑放坡编组和放坡样式。编辑编组名称和放坡样式后，选择“确定”按钮以关闭对话框。

展开工具栏

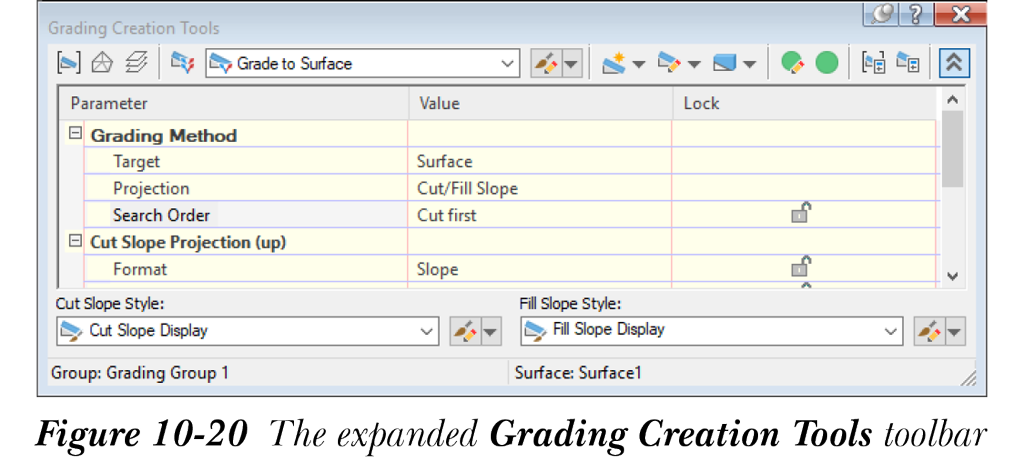

此工具用于展开“放坡创建工具”工具栏，如图 10-20 所示。

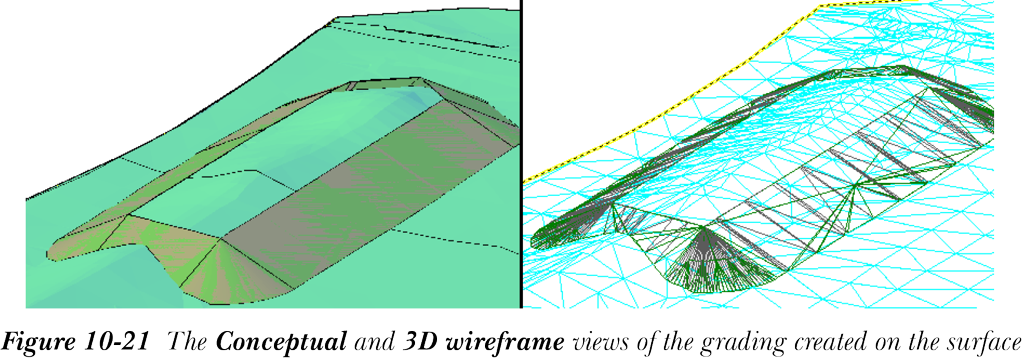

此工具栏用于显示现有的准则值和样式。要隐藏展开的工具栏，请再次选择此工具。创建放坡后关闭工具栏。图 10-21 显示了“概念”和“三维线框”视觉样式下的放坡。

使用放坡编辑器工具编辑放坡

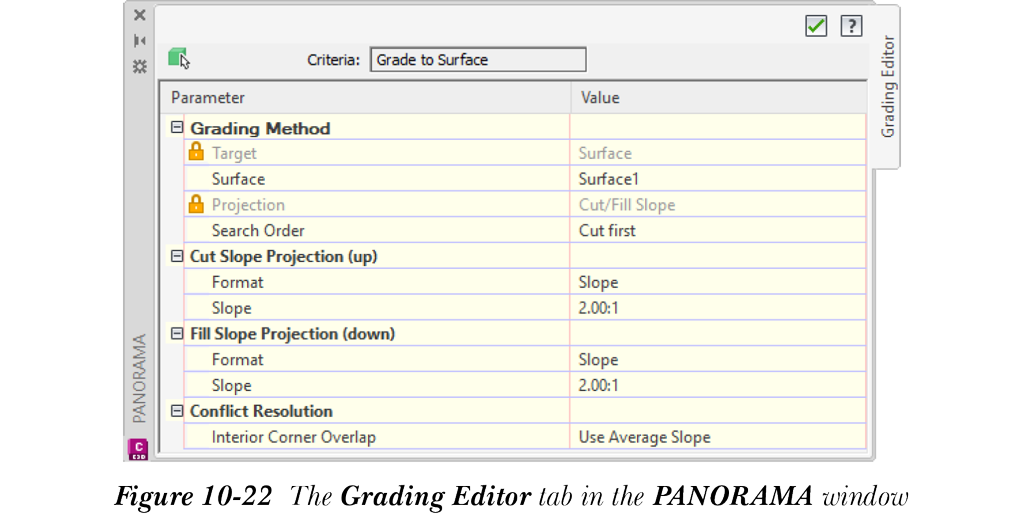

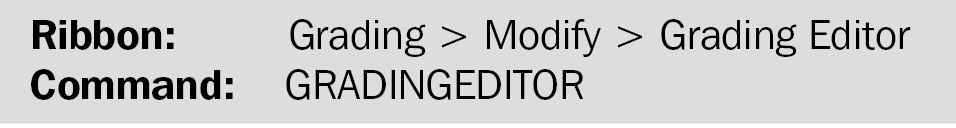

您可以使用“全景”窗口中的“放坡编辑器”选项卡编辑放坡。要在“全景”窗口中显示“放坡编辑器”选项卡，请从图形中选择放坡；功能区中将显示“放坡”选项卡。接下来，从此选项卡的“修改”面板中选择“放坡编辑器”工具；“全景”窗口中的“放坡编辑器”选项卡将显示，如图 10-22 所示。

您可以在此窗口中编辑放坡参数。为此，请单击“值”字段，然后在其指定新值。请注意，您只能编辑黑色的值。编辑所需参数后，关闭“全景”窗口。

您也可以使用夹点编辑放坡。夹点编辑用于编辑底面几何图形以及不同顶点和高程点的位置。要使用夹点编辑放坡，请缩放到要素线或放坡的底面并选择它；夹点将显示在要素线的每个顶点处，以及每个高程点处。

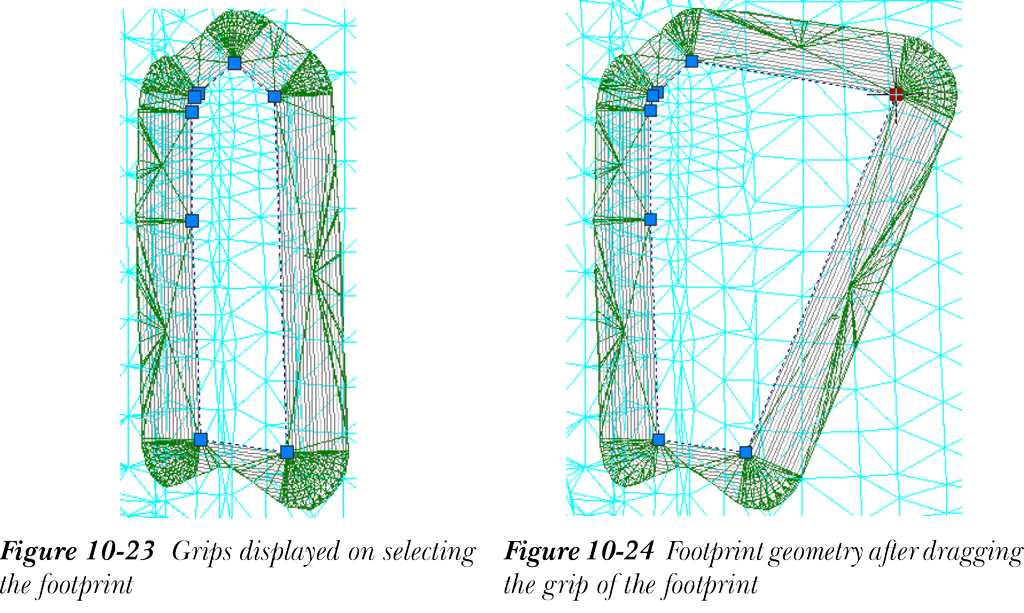

选择所需的夹点并拖动它以更改所选夹点的位置。图 10-23 显示了选择底面时显示的夹点，图 10-24 显示了拖动底面夹点后的底面几何图形。

编辑放坡最常用的方法是使用命令行提示。要快速编辑挖方或坡度格式以及坡度值，请从“修改”选项卡中选择“编辑放坡”工具；系统将提示您选择放坡或场地中的点。单击放坡中的点并按 Enter 键；系统将提示您以坡度或斜率形式指定挖方格式。在命令行中输入 G 表示坡度，或输入 S 表示斜率，然后按 Enter 键。接下来，按照提示在命令行中输入所需值；格式将被编辑。

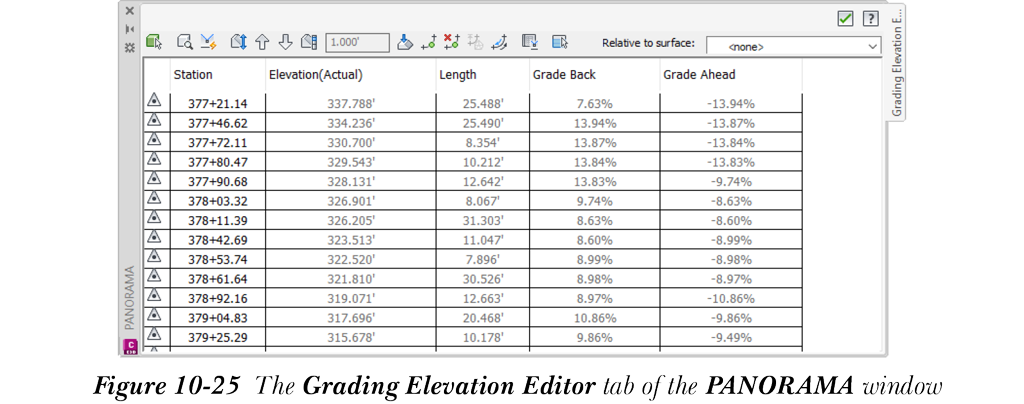

要编辑底面顶点和高程点的高程、坡度或斜率，请从“放坡创建工具”工具栏中调用“高程编辑器”工具，如本章前面所述。这样做后，系统将提示您选择对象。从图形中选择所需的底面（要素线）；将显示“全景”窗口中的“放坡高程编辑器”选项卡，如图 10-25 所示。

在“全景”窗口的“放坡高程编辑器”选项卡的第一列中，中间点和顶点显示为符号。要编辑顶点或点的高程，请双击所需顶点或点的“高程”列，然后指定高程。您可以双击“前坡度”和“后坡度”列，并根据需要指定坡度。编辑高程和坡度值后，关闭此窗口。

创建放坡填充

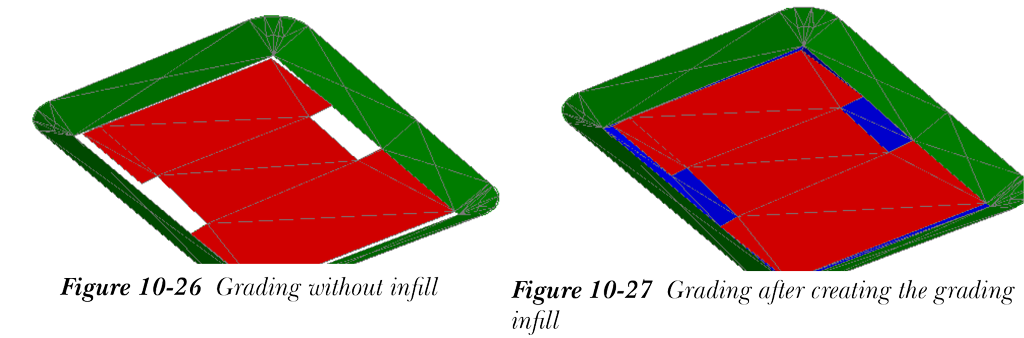

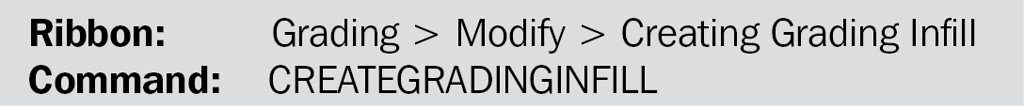

放坡填充是指填充放坡中的开放区域或空隙。放坡填充没有任何准则。要创建放坡填充，请从图形中选择放坡；将显示“放坡”选项卡。接下来，从“修改”面板中选择“创建放坡填充”工具；系统将提示您选择要填充的区域。将光标移到放坡区域；要填充的区域将亮显。在所需区域中单击；放坡填充将被创建。或者，从“放坡创建工具”工具栏中调用“创建填充”工具以创建放坡填充。图 10-26 显示了没有填充的放坡，图 10-27 显示了在空白区域创建放坡填充后的放坡。

放坡过渡

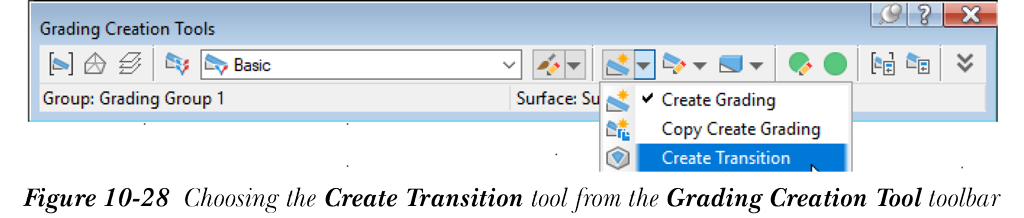

Civil 3D 允许您添加过渡以填充放坡之间的空白区域。过渡放坡是在其两侧与放坡合并的区域。您还可以向现有放坡添加具有过渡值的新放坡。要添加过渡，请从“放坡创建工具”工具栏中调用“创建过渡”工具，如图 10-28 所示；系统将提示您选择要素线。

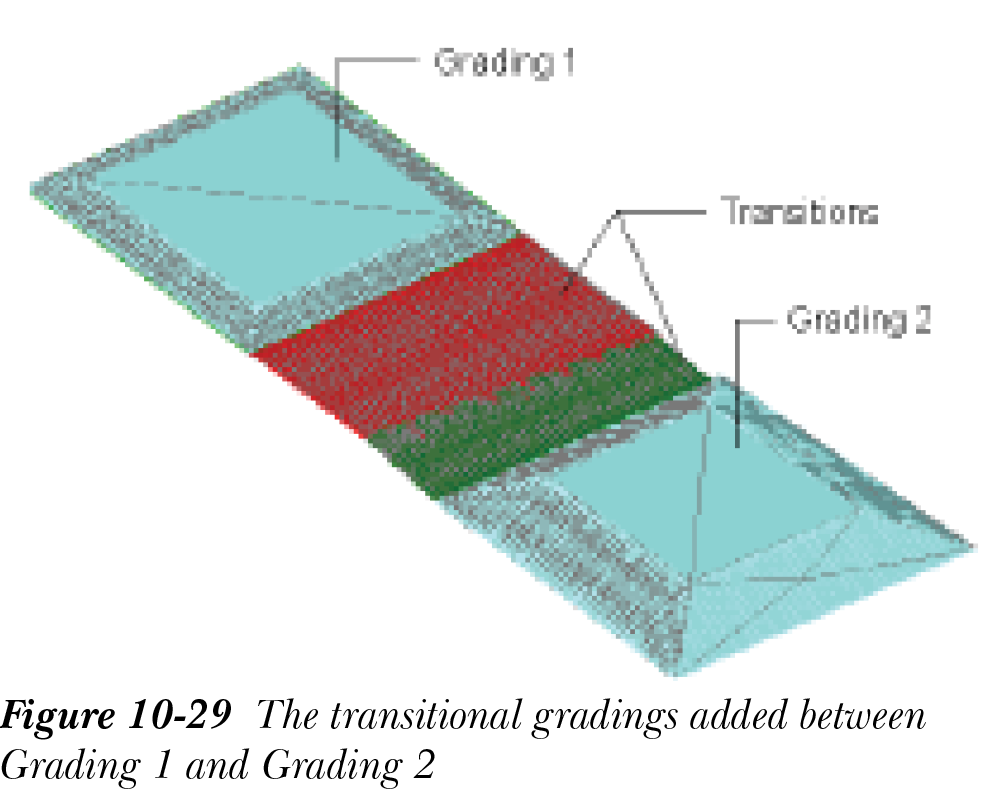

从图形中选择所需放坡的要素线。接下来，指定放坡侧，然后指定起点、桩号和距离。同样，指定端点，按照显示的提示操作，并根据需要添加过渡放坡。图 10-29 显示了在两个不同放坡之间添加的放坡过渡。

放坡实用工具

在 AutoCAD Civil 3D 中，您可以使用放坡实用工具调整放坡设计中的总挖方和填方体积，并从放坡编组创建分离曲面。在计算挖方和填方体积之前，您需要在“放坡编组特性”对话框的“自动创建曲面”区域中选中复选框并创建曲面。接下来将讨论计算挖方和填方体积以及从放坡编组创建分离曲面的方法。

查看和调整曲面体积

您可以使用“放坡体积工具”工具查看和调整放坡设计的高程，然后优化挖方和填方需求。在使用此工具之前，您需要确保在“创建放坡编组”对话框中选中了“自动创建曲面”复选框。如果未选中该复选框，请选择要计算体积的所需放坡并右键单击；将显示一个快捷菜单。从快捷菜单中选择“放坡编组特性”选项；将显示“放坡编组特性 - <编组名称>”对话框。选中此对话框“自动创建曲面”区域中的复选框。此外，如果您希望曲面成为体积计算的基准曲面，请选中“体积基准曲面”区域中的复选框。接下来，选择“确定”按钮以关闭对话框。

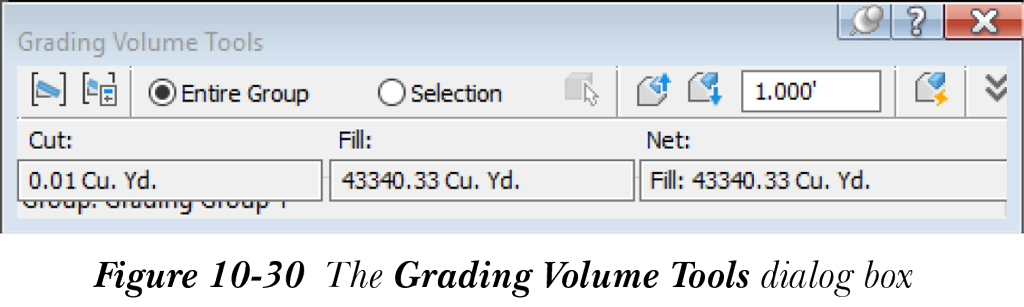

要计算放坡体积，请从“体积和材质”面板中选择“放坡体积工具”工具；将显示“放坡体积工具”对话框，如图 10-30 所示。接下来将讨论工具栏中的选项。

在“放坡体积工具”对话框中，“设置放坡编组”按钮允许您选择放坡编组。选择此按钮时，将显示“选择放坡编组”对话框。在此对话框中，指定编组名称和场地名称，然后选择“确定”按钮以关闭对话框。

要指定放坡编组的特性，请选择“放坡编组特性”按钮；将显示“放坡编组特性 - <编组名称>”对话框。在此对话框中指定所需特性，然后选择“确定”按钮以返回工具栏。要调整整个放坡编组的高程，请选择“整个编组”单选按钮。如果需要调整放坡编组某一部分的高程，请选择“选择”单选按钮。要升高放坡编组或放坡编组某一部分的高程，请选择“升高放坡编组”按钮。同样，要降低放坡编组或放坡编组某一部分的高程，请选择“降低放坡编组”按钮，并在按钮旁边的文本框中输入一个值。要自动平衡放坡编组的体积，请选择“自动升高/降低以平衡体积”按钮；将显示“自动平衡体积”对话框。在“所需体积”文本框中输入一个值，然后选择“确定”按钮以关闭对话框；调整后的体积将显示在“历史记录”表中。要查看“历史记录”表，请通过选择工具栏右上角的按钮展开“放坡体积工具”工具栏。完成放坡体积计算后关闭对话框。

创建分离曲面

您可以从放坡编组创建分离（静态）曲面。分离曲面是指如果放坡对象发生更改，其更改不会反映在其中的曲面。要从放坡编组创建分离曲面，请从“创建地面数据”面板的“曲面”下拉列表中选择“从放坡创建曲面”工具；将显示“选择放坡编组”对话框。从此对话框中选择所需的放坡编组，然后选择“确定”按钮；对话框将关闭，并显示“创建曲面”对话框。

在“名称”特性的“值”字段中指定曲面名称。从“样式”特性的“值”字段中选择曲面样式，然后选择“确定”按钮；对话框将关闭，曲面将被创建并添加到“曲面”节点中。

注意

您也可以从放坡编组创建动态曲面。动态曲面根据放坡编组或放坡对象中所做的更改而变化。要从放坡编组创建动态曲面，请在“创建放坡编组”对话框中选中“自动创建曲面”复选框。

放坡样式

要创建放坡样式，请从“工具空间”选项板中选择“设定”选项卡，然后展开“放坡”>“放坡样式”以查看默认样式。现在，右键单击“放坡样式”子节点；将显示一个快捷菜单。从此菜单中选择“新建”选项；将显示“放坡样式 - 新建放坡样式”对话框。

在对话框的“信息”选项卡中，在“名称”编辑框中输入样式的名称。选择“中心标记”选项卡以指定标记的大小。在此选项卡中，从“选项”区域的“大小”下拉列表中选择所需选项以计算标记大小。“屏幕百分比”选项是从下拉列表中默认选择的选项。此选项允许将标记大小计算为绘图窗口的固定百分比。在右侧的编辑框中指定百分比。从“大小”下拉列表中选择“打印大小”选项，以基于当前图形单位指定标记的大小。从“大小”下拉列表中选择“固定大小”选项后，您可以基于当前图形单位指定标记大小。现在，从对话框中选择“坡度图案”选项卡，请参见图 10-31。此选项卡用于选择表示放坡坡度的图案。在“选项”区域中选中“坡度图案”复选框。

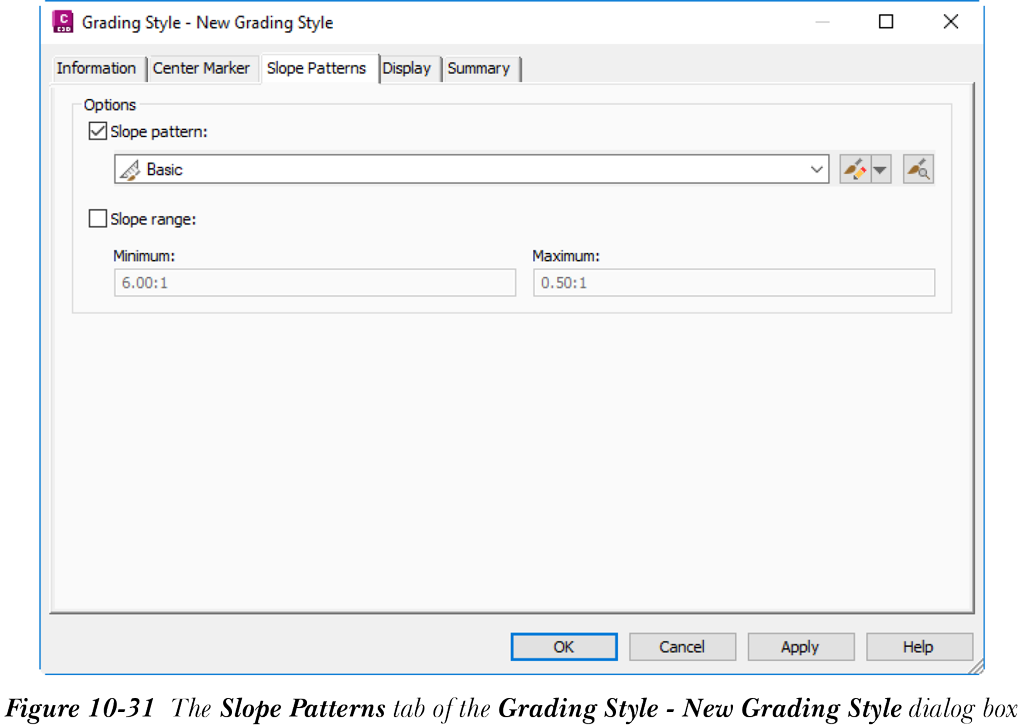

然后，从“坡度图案”复选框下方的下拉列表中选择一个选项。要创建新的坡度图案，请选择下拉列表右侧的下箭头；将显示一个弹出列表。从弹出列表中选择“创建新”选项；将显示“坡度图案样式 - 新建坡度图案样式”对话框。您可以使用此对话框创建新的坡度图案样式。要将当前放坡样式的坡度图案应用于指定的坡度值范围，请选中“坡度范围”复选框，该复选框将在您选中“坡度图案”复选框后激活；“最小值”和“最大值”编辑框将启用。在相应的编辑框中指定坡度图案的最小和最大坡度范围。

选择“显示”选项卡以设置放坡不同组件的外观和显示。从“视图方向”下拉列表中选择视图方向，并为所选视图方向指定显示设定。接下来，在指定所有参数后选择“确定”按钮；对话框将关闭，您创建的样式将添加到“设定”选项卡中“放坡”节点的“放坡样式”子节点中。

要将放坡样式应用于放坡，请在图形中选择放坡标记并右键单击它以显示快捷菜单。从快捷菜单中选择“放坡特性”选项；将显示“放坡特性”对话框。在此对话框中，从“样式”区域的下拉列表中选择选项。选择样式后，选择“确定”按钮以关闭对话框。

教程

在开始教程之前，您需要下载教程文件并将其保存到计算机上。为此，请按照以下步骤操作：

1. 登录 www.cadcim.com 并浏览到 Textbooks > Civil/BIM/GIS > AutoCAD Civil 3D > Exploring AutoCAD Civil 3D 2025。接下来，在 Download Resources 区域中单击 Tutorial Files，然后单击 c10_c3d_2025_tut.zip 进行下载。
2. 现在，将下载的文件夹保存并解压缩到以下位置：

C:c3d_2025

本章的第一个教程提供视频格式。

注意

打开教程文件时，“全景”窗口可能会显示错误消息。关闭此窗口以继续操作。

教程 1：创建要素线

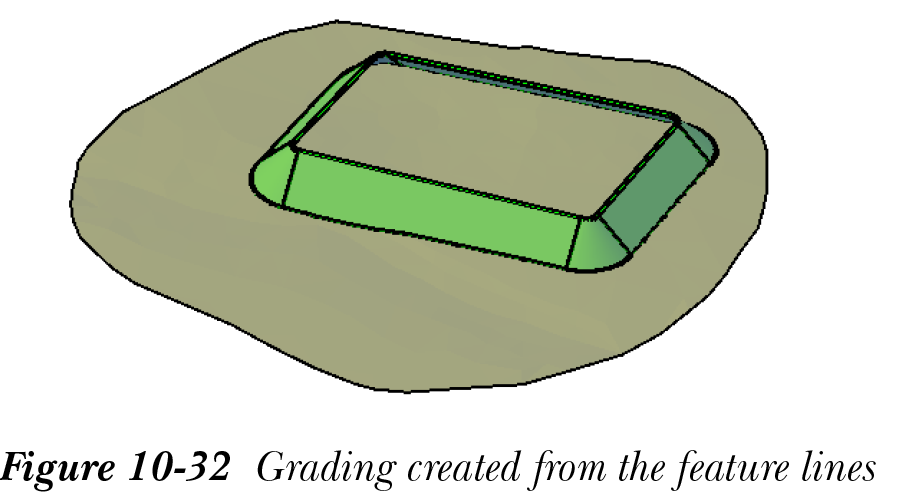

在本教程中，您将创建要素线样式，然后从现有多段线创建要素线。此外，您还将编辑要素线并从中创建放坡，如图 10-32 所示。（预计时间：30 分钟）

完成本教程需要执行以下步骤：

a. 打开文件。

b. 创建新的要素线样式。

c. 将多段线转换为要素线。

d. 编辑要素线几何图形。

e. 编辑要素线高程。

f. 创建放坡。

g. 保存文件。

视频

您可以使用以下链接查看本教程的视频：https://www.cadcim.com/civil-3d-2025-ch-10-tutorial1。

打开文件

1. 从“应用程序菜单”中选择“打开”；将显示“选择文件”对话框。
2. 在对话框中，浏览到位置 C:c3d_2025c10_c3d_2025_tut。
3. 选择 c10_c3d_2025_tut01.dwg 文件，然后选择“打开”按钮以打开文件。

创建要素线样式

1. 从“工具空间”选项板中选择“设定”选项卡，然后展开“常规”>“多用途样式”>“要素线样式”以查看现有的要素线样式。
2. 右键单击“要素线样式”；将显示一个快捷菜单。从此菜单中选择“新建”选项；将显示“要素线样式 - 新建要素线样式”对话框。接受“信息”选项卡的“名称”编辑框中显示的默认样式名称。

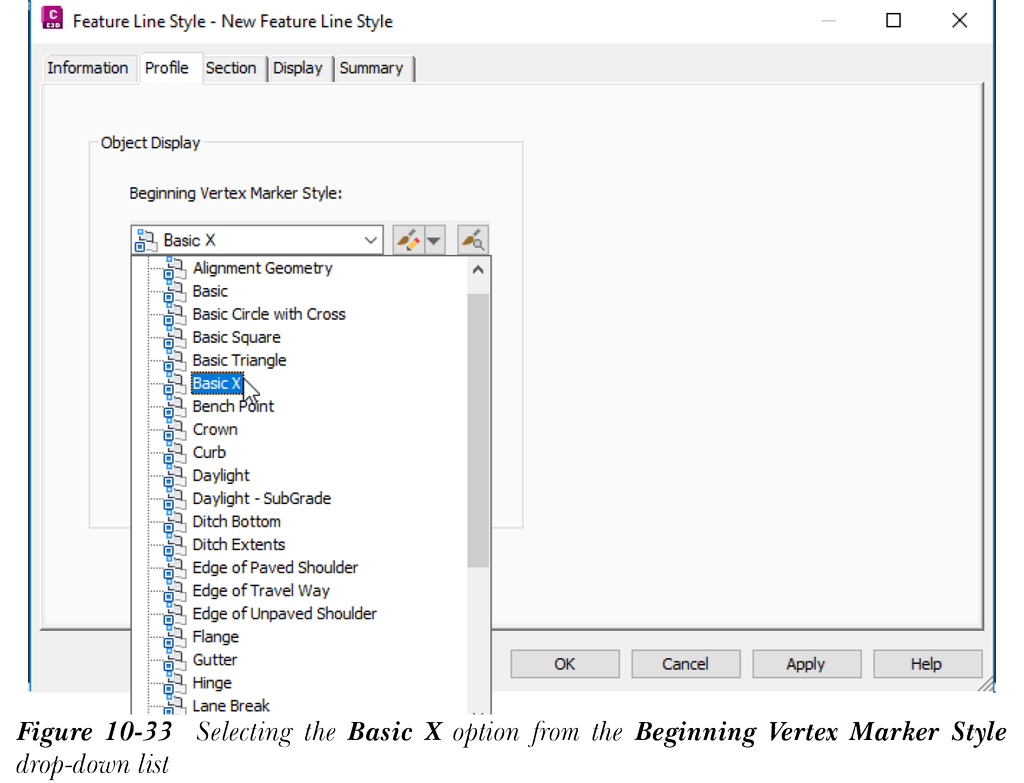

3. 接下来，选择“纵断面”选项卡。在此选项卡的“对象显示”区域中，从“起点顶点标记样式”下拉列表中选择“基本 X”选项，如图 10-33 所示。

4. 从“内部顶点标记样式”和“终点顶点标记样式”下拉列表中均选择“基本 X”选项。
5. 接下来，选择“横断面”选项卡，然后从“交点标记样式”下拉列表中选择“基本 X”选项。
6. 接下来，选择“显示”选项卡。确保在“视图方向”下拉列表中选择了“平面”选项。
7. 在“组件显示”列表框中，将“要素线”图层的颜色设置为红色，将线宽设置为 0.40 mm。
8. 选择“确定”按钮；“要素线样式 - 新建要素线样式”对话框将关闭，新建要素线样式将添加到“要素线样式”节点中。您将使用此线样式显示要素线。

创建要素线样式后，您需要从多段线对象创建要素线。

将多段线转换为要素线

1. 从“常用”>“创建设计”>“要素线”下拉列表中选择“从对象创建要素线”工具；系统将提示您从图形中选择对象以将多段线转换为要素线。

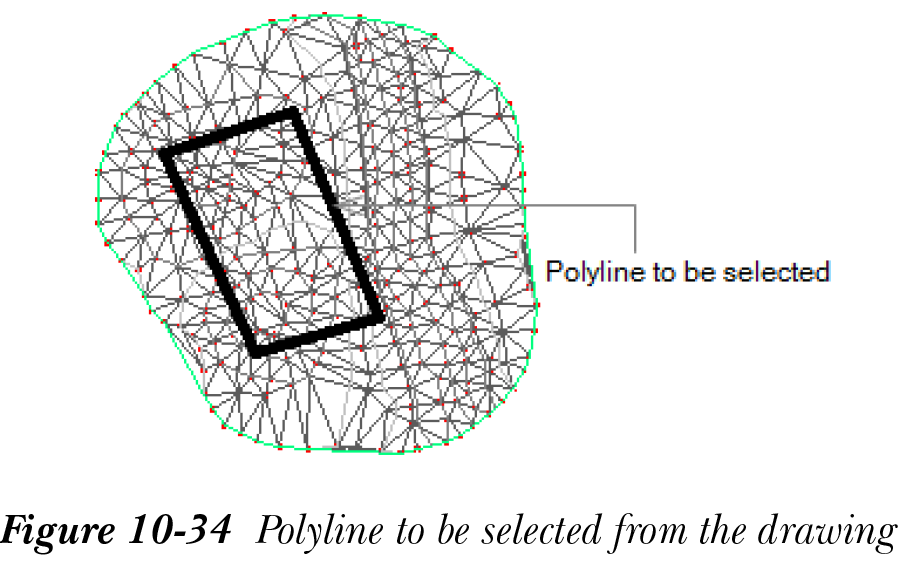

2. 从图形中选择多段线，请参见图 10-34，然后按 Enter 键；将显示“创建要素线”对话框。

3. 在对话框中选中“名称”复选框；“单击以编辑名称模板”按钮将启用。
4. 选择“单击以编辑名称模板”按钮；将显示“名称模板”对话框。
5. 在“名称”编辑框中输入 Building Pad，然后选择“确定”按钮；“名称模板”对话框将关闭。
6. 接下来，在“创建要素线”对话框中，选中“样式”复选框；复选框下方的下拉列表将激活。
7. 从下拉列表中选择“新建要素线样式”选项。
8. 选择“确定”按钮；“创建要素线”对话框将关闭，多段线将转换为要素线。

编辑要素线几何图形

1. 从“修改”选项卡的“编辑几何图形”面板中选择“圆角”工具；系统将提示您选择对象。

注意

您可以通过选择“修改”面板中的“编辑几何图形”工具来切换“要素线”选项卡中“编辑几何图形”面板的显示。

2. 从图形中选择建筑地坪要素线；系统将提示您指定角点或“全部/连接/半径”。
3. 在命令行中输入 R 并按 Enter 键；系统将提示您指定半径。在命令行中输入 15，然后按 Enter 键；系统将再次提示您指定角点或“全部/连接/半径”。

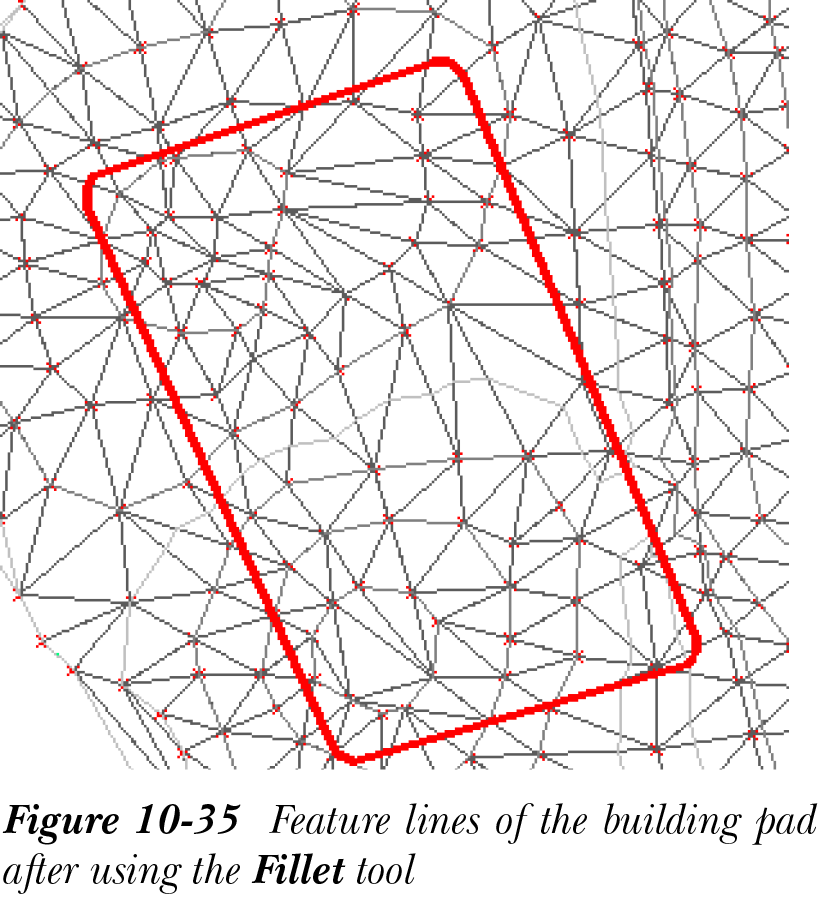

4. 输入 A 以选择所有角点，然后按 Enter 键；建筑地坪的所有角点都将被倒圆角，如图 10-35 所示。按 Esc 键结束命令。

编辑要素线高程

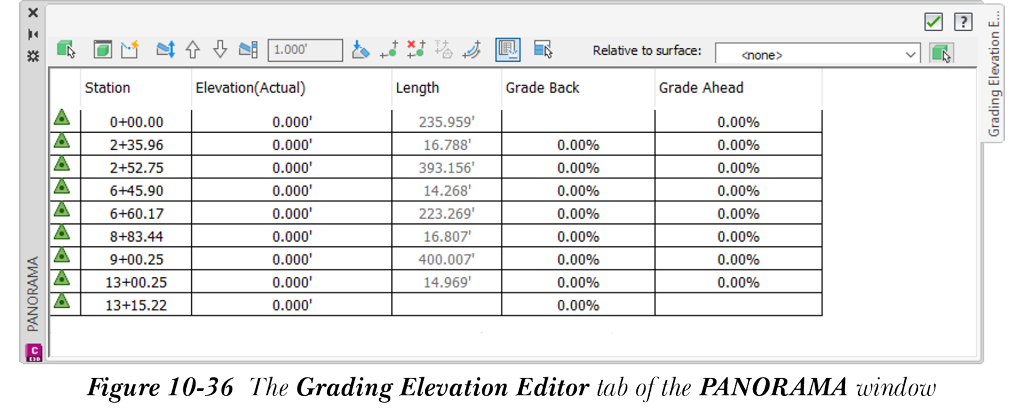

1. 从“修改”选项卡的“编辑高程”面板中选择“高程编辑器”工具；系统将提示您从图形中选择对象。选择 Building Pad 要素线；将显示“全景”窗口中的“放坡高程编辑器”选项卡，如图 10-36 所示。
2. 在“全景”窗口的“放坡高程编辑器”选项卡中选择“设置增量”按钮；按钮右侧的编辑框将启用。

3. 在编辑框中输入 150.000，然后从“放坡高程编辑器”选项卡中选择“增量升高”按钮；所有要素线顶点的高程将按编辑框中指定的值升高。
4. 现在，选择绿色对勾标记按钮；“全景”窗口将关闭。

创建放坡

1. 从“常用”>“创建设计”>“放坡”下拉列表中选择“放坡创建工具”工具；将显示“放坡创建工具”工具栏。
2. 从工具栏中选择“设置放坡编组”按钮；将显示“创建放坡编组”对话框。
3. 在对话框的“名称”编辑框中指定 Group 1 作为编组名称。
4. 选择“确定”按钮；“创建放坡编组”对话框将关闭，编组名称将显示在“放坡创建工具”工具栏的底部。

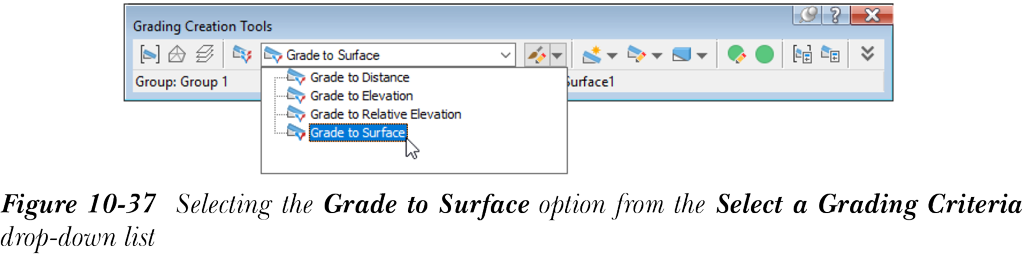

5. 在“放坡创建工具”工具栏的“选择放坡准则”下拉列表中，选择“放坡至曲面”选项，如图 10-37 所示。

6. 现在，选择“创建放坡”按钮；系统将提示您选择要素。
7. 从图形中选择要素线；系统将提示您选择放坡侧。在闭合要素线外部的区域中单击以指定放坡侧；系统将提示您是否将放坡应用于整个长度。
8. 按 Enter 键接受默认的“是”选项；系统将提示您指定挖方格式。
9. 再次按 Enter 键；系统将提示您指定挖方坡度。
10. 在命令行中输入 1:1 作为挖方坡度值，然后按 Enter 键；系统将提示您指定填方格式。
11. 再次按 Enter 键；系统将提示您指定填方坡度。在命令行中输入 1:1 作为填方坡度值，然后按 Enter 键；系统将提示您选择要素。
12. 按 Esc 键退出命令并关闭“放坡创建工具”工具栏。
13. 从“视图”>“视觉样式”>“视觉样式”下拉列表中选择“概念”选项。
14. 接下来，从“视图”选项卡的“命名视图”面板中选择“东北等轴测”选项以查看放坡。

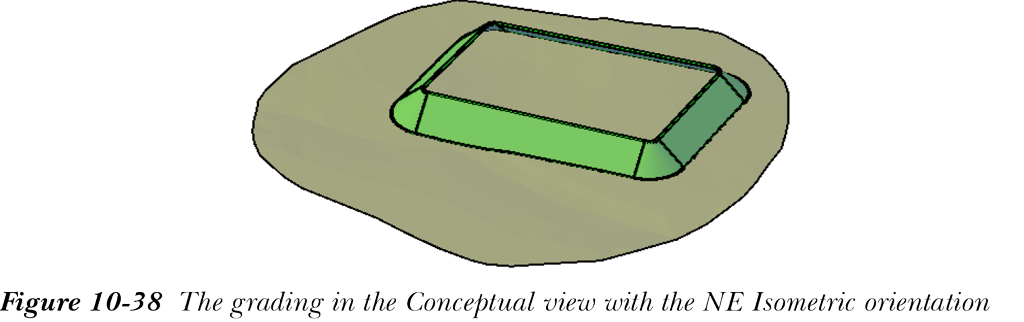

15. 使用 ViewCube 工具从不同角度查看放坡。图 10-38 显示了具有东北等轴测方向的地坪放坡的概念视图。

保存文件

1. 从“应用程序菜单”中选择“另存为”；将显示“图形另存为”对话框。
2. 在此对话框中，浏览到以下位置：

C:c3d_2025c10_c3d_2025_tut

3. 将文件保存为 c10_tut01a。
