概述
道路是包含平纵横几何的设计的三维模型。换言之，道路是提供平面几何的路线、提供纵断面几何的纵断面以及提供横断面几何的装配的组合。这些 Civil 3D 对象组合在一起，创建动态的三维道路模型。

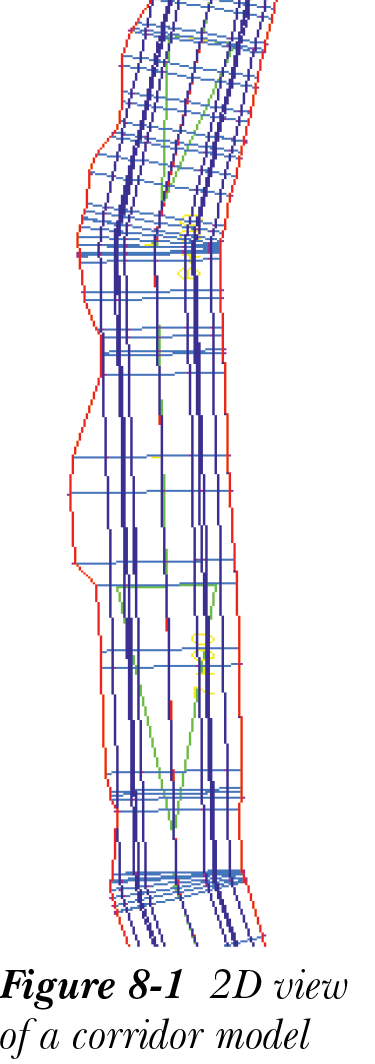

交叉口、尽头路和分支车道的道路是复杂的模型，因为它们使用多条路线和装配来创建。图 8-1 显示了平面视图中道路的二维视图。

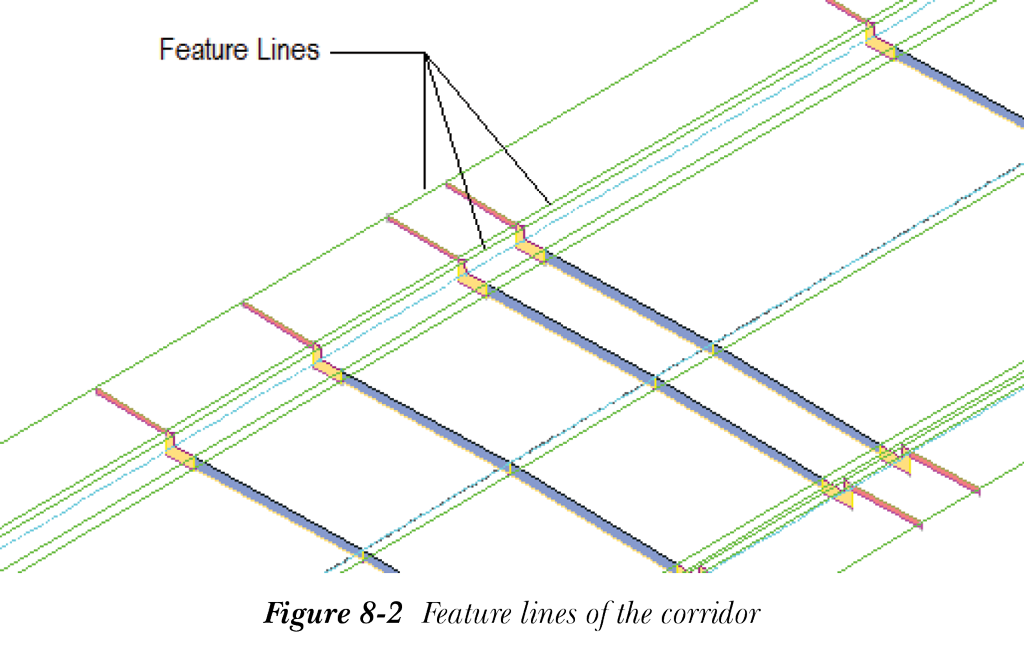

道路模型显示不同的组件，例如点、点代码、连接、连接代码、子装配、要素线以及使用连接代码和要素线的曲面。这些点和连接派生自子装配。要素线是连接相同点代码的纵向线。这些线在构建道路模型时自动创建。每条要素线被赋予与其连接的点的点代码相似的代码。因此，要素线代码为道路模型增加了第四个维度。图 8-2 显示了连接点代码的要素线以及按固定间隔放置的装配的二维横断面。
道路
道路可以是由单条路线创建的简单模型，也可以是使用多条路线创建的复杂模型。用于创建道路的路线称为基线。接下来，您将学习使用 AutoCAD Civil 3D 中的“创建道路”界面创建道路模型。
创建道路

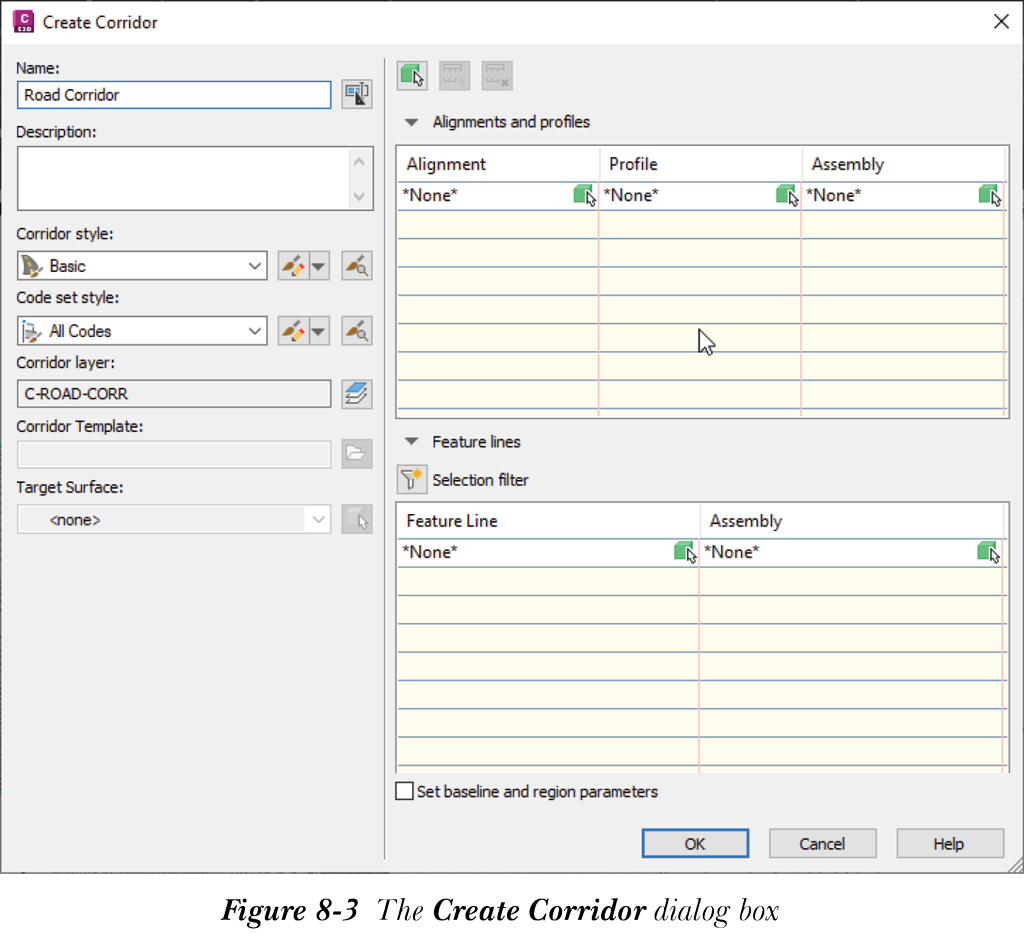

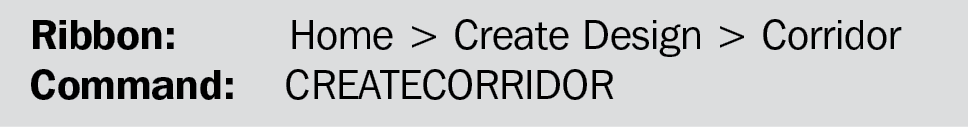

“创建道路”对话框用于指定创建道路的设定。要创建道路，请从“创建设计”面板中选择“道路”工具；将显示“创建道路”对话框，如图 8-3 所示。
请注意，要在图形中创建道路，您需要在图形中具有曲面、路线和纵断面对象。
接下来讨论“创建道路”对话框中的选项。
名称
您可以在“名称”编辑框中指定道路的名称。
说明
您可以在“说明”编辑框中输入关于道路的说明。
道路样式
您可以从“道路样式”下拉列表中选择道路样式。要创建新样式或编辑现有样式，请单击“道路样式”下拉列表旁边的向下箭头；将显示一个弹出列表。从弹出列表中选择所需选项以创建或编辑道路样式。
道路图层
“道路图层”文本框显示将在其上创建道路的默认图层。要为道路指定不同的图层或创建新图层，请选择“道路图层”文本框右侧显示的按钮；将显示“对象图层”对话框。在此对话框中选择适当的选项，为道路创建选择或创建图层。
路线和纵断面
在此部分中，您可以指定与道路关联的路线、纵断面和装配。
要指定路线，请单击“路线”列下单元格中的选择图标；系统将提示您从图形中选择路线。做出选择后，将显示“选择纵断面”窗口。从此窗口中选择适当的纵断面；所选路线和纵断面随后将显示在“路线”和“纵断面”列中。

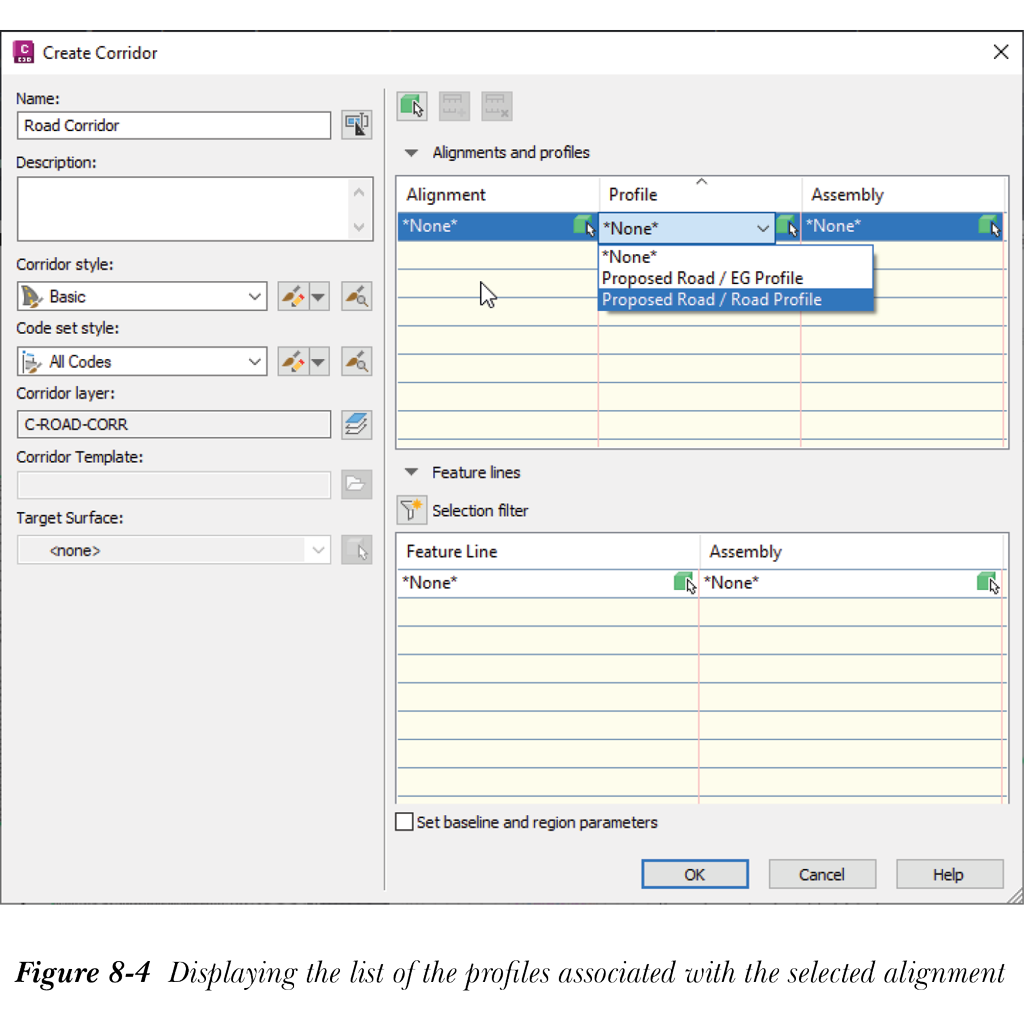

接下来，单击“装配”列下的单元格，然后从下拉列表中选择所需的装配，如图 8-4 所示。指定路线和纵断面后，您需要在“要素线”部分中指定所需要素。接下来讨论此部分中的选项。
要素线
此部分用于指定哪些要素线被指定给道路。使用“选择过滤器”按钮可缩小可供选择的要素线范围。这在处理较大的图形时特别有用，因为此时手动拾取线变得不切实际。
当您单击“选择过滤器”按钮时，将出现一个弹出列表，允许您按名称、样式、图层或场地选择过滤方法。例如，单击“名称”过滤器旁边的滑块将显示“名称”编辑框。在编辑框中输入名称以细化搜索。同样，您可以使用其他过滤器来选择要素线。
在“要素线”部分中，您可以从图形中手动拾取要素线和装配。要选择要素线，请单击“要素线”列下单元格中的选择图标；系统将提示您从图形中选择要素线。如果之前未指定名称，将显示“应用要素线名称”对话框。在“名称”编辑框中输入名称并单击“确定”；该名称随后将显示在“要素线”列下的下拉列表中。
同样，要指定装配，请单击“装配”列下的单元格。
注意
当您选择图形中与所选路线不关联的纵断面时，Civil 3D 会在命令行提示处显示一条消息，指出所选纵断面与当前所选路线不关联。
装配
您可以通过从“装配”下拉列表中选择选项，指定用于创建道路的装配。

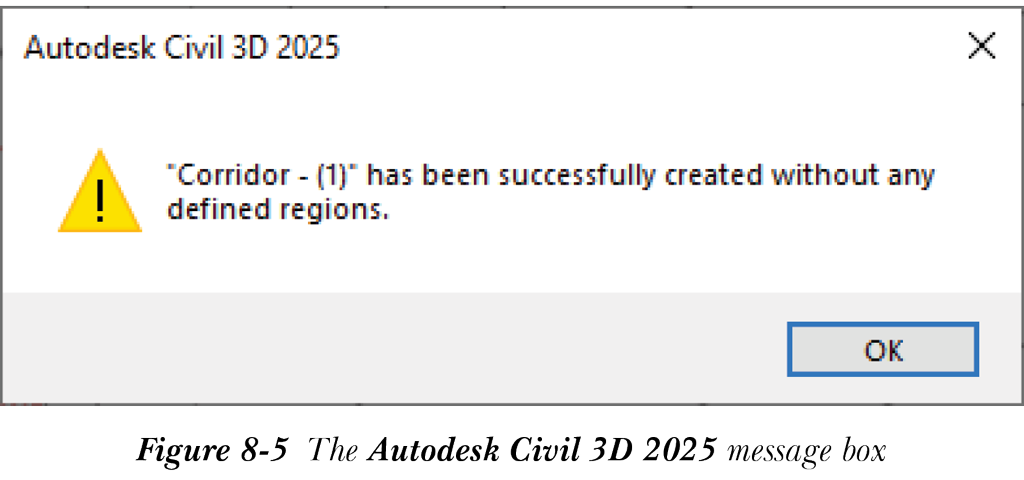

您也可以在不于“创建道路”对话框中定义装配的情况下创建道路，方法是在对话框的“装配”下拉列表中选择 <无>。如果选择 <无> 选项，将显示 Autodesk AutoCAD Civil 3D 2025 警告消息框，通知您已创建了未定义任何区域的道路，请参见图 8-5。
您也可以从图形中选择装配。为此，请选择“装配”下拉列表右侧显示的“从图形中选择”按钮；将关闭“创建道路”对话框，并提示您选择装配。在图形中单击所需的装配；“创建道路”对话框将再次显示，并在“装配”下拉列表中显示所选装配的名称。
注意
- 区域、装配和目标可以稍后添加到已创建的道路中。
- 当“装配”下拉列表中未选择装配时，“目标曲面”下拉列表将被禁用，并且“设定基线和区域参数”复选框将被清除。
目标曲面
您可以从“创建道路”对话框中的“目标曲面”下拉列表中选择所需的目标曲面。请注意，此下拉列表显示图形中所有可用的曲面。或者，您可以从图形中选择目标曲面。为此，请选择“目标曲面”下拉列表右侧显示的“从图形中选择”按钮。选择该按钮后，系统将提示您从图形中选择曲面。
设定基线和区域参数

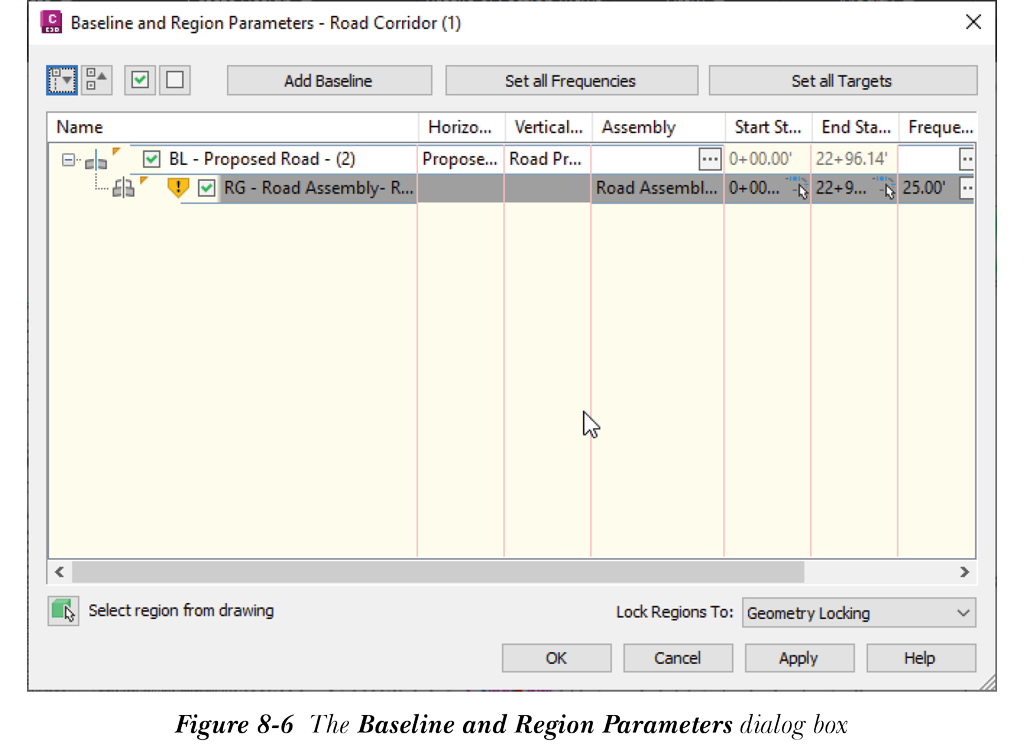

在“创建道路”对话框中选择此复选框，然后选择“确定”按钮；将显示“基线和区域参数”对话框，请参见图 8-6。您可以使用此对话框中的选项指定目标和频率，还可以在道路模型中添加多个基线和区域。
接下来讨论对话框中的各种选项和参数。
添加基线

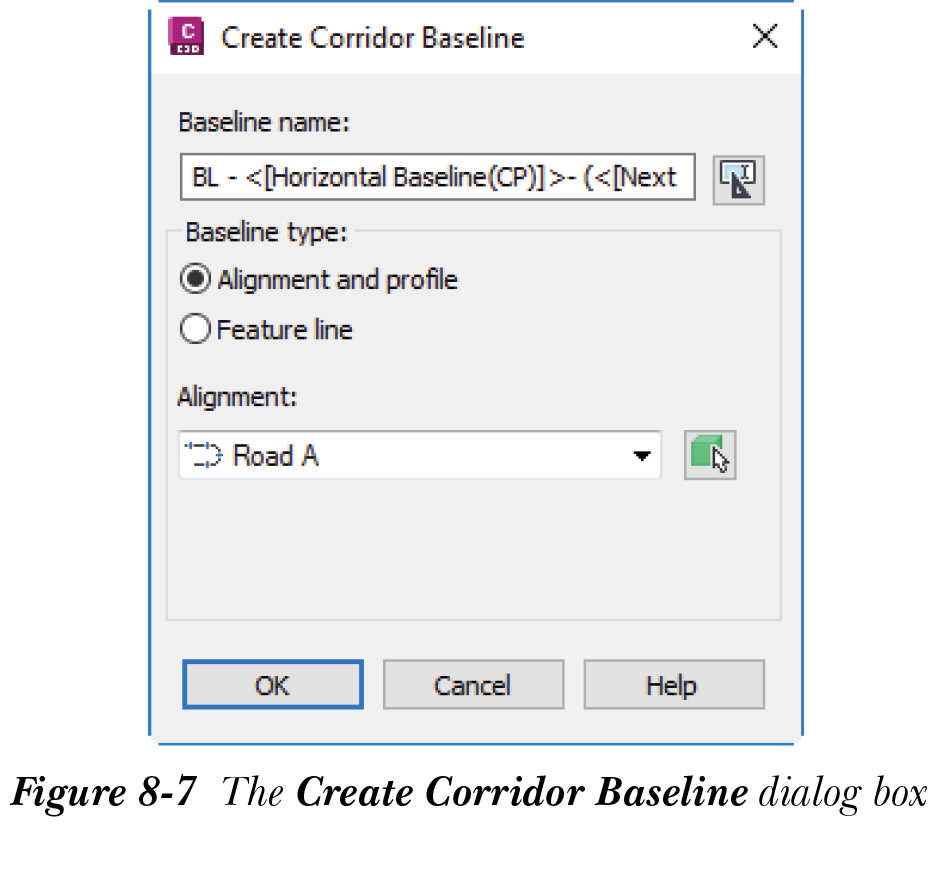

选择“添加基线”按钮以在道路模型中添加新基线。选择此按钮后，将显示“创建道路基线”对话框，请参见图 8-7。在“基线类型”区域中为基线类型选择所需的单选按钮。对于以路线作为基线类型，请选择“路线和纵断面”单选按钮；将显示“路线”下拉列表。从“路线”下拉列表中选择所需的路线，然后选择“确定”按钮；所选路线将添加到“基线和区域参数”对话框的“名称”列中。同样，要以要素线作为基线类型，请选择“要素线”单选按钮；将显示“场地”和“要素线”下拉列表。从“场地”下拉列表中选择包含要素线的场地。选择场地后，Civil 3D 将使用与所选场地关联的要素线列表更新“要素线”下拉列表中的可用选项。

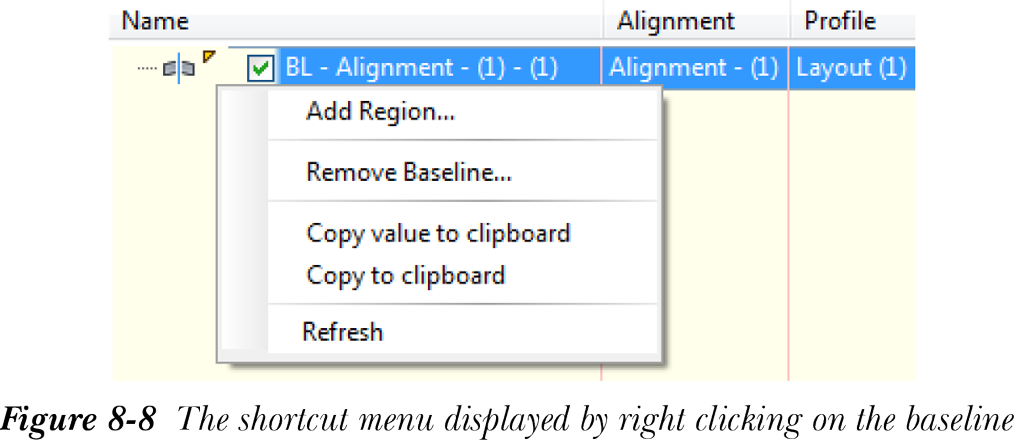

要从“基线和区域参数”对话框中删除现有基线，请右键单击所需的基线名称；将显示一个快捷菜单。选择“删除基线”选项，所选基线将被删除，请参见图 8-8。
添加区域
道路模型中的区域用于将装配关联到沿道路的给定桩号范围。

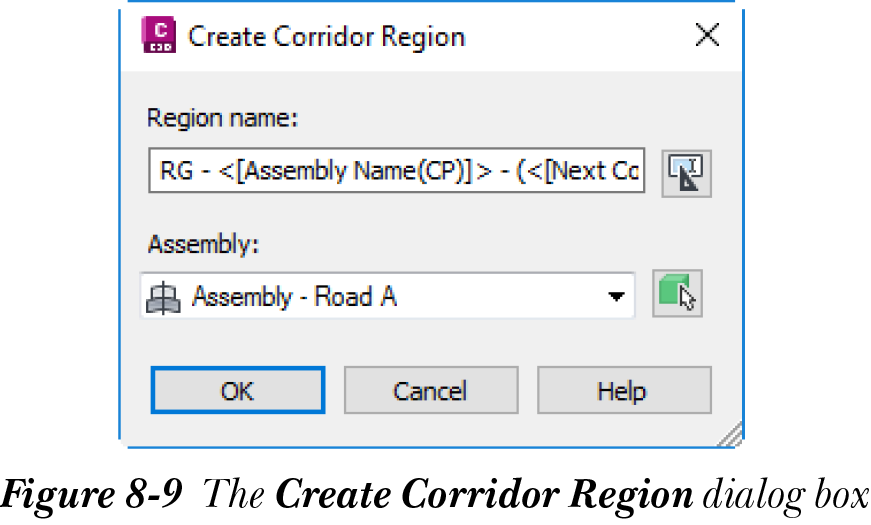

要向道路模型添加区域，请在“基线和区域参数”对话框中右键单击所需的基线名称；将显示一个快捷菜单，请参见图 8-8。从快捷菜单中选择“添加区域”选项；将显示“创建道路区域”对话框，请参见图 8-9。
您可以在“区域名称”编辑框中指定区域名称。在“装配”下拉列表中为该区域选择装配。或者，您可以从图形中选择装配。为此，请选择下拉列表右侧显示的“从图形中选择”按钮。这样做后，系统将提示您在图形中选择所需的装配。

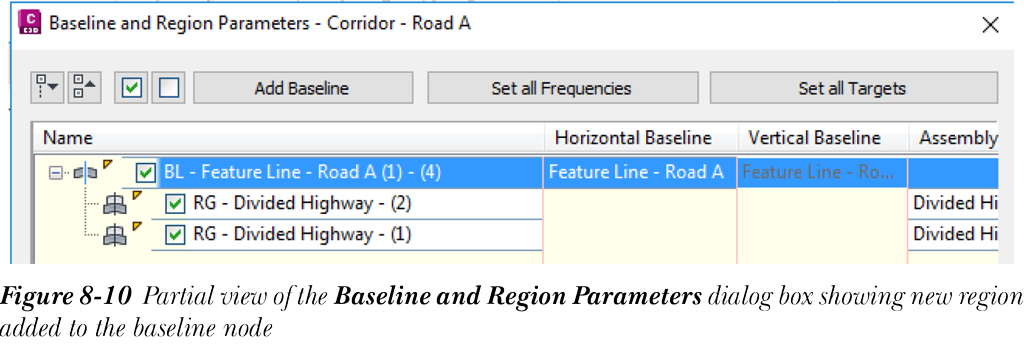

在“创建道路区域”对话框中指定所需选项后，选择“确定”按钮；对话框将关闭，新区域将添加到所选基线节点下，请参见图 8-10。
名称
“名称”列显示层次结构，其中列出了道路模型中包含的所有基线、区域及其相应的偏移路线。在此列中，复选框放置在层次结构中列出的基线和区域旁边。选中的复选框表示相应的基线或区域在道路模型中可见。如果清除该复选框，则相应的区域或基线将在道路中不可见。请注意，这些不可见的基线和区域所属的道路部分将不会随底层元素（如路线、曲面和子装配）的变化而更新。
在“名称”列中，基线可以包含多个区域。默认情况下，基线只有一个区域。
水平基线
此列显示用于创建基线的水平基线名称。要编辑基线的特性，请单击此列中的水平基线名称；将显示“编辑道路基线”对话框。使用“基线名称”编辑框和“基线类型”区域中的选项来编辑所选基线的名称和水平基线。选择“确定”按钮以应用更改并关闭对话框。
请注意，如果水平基线包含要素线，则垂直基线的列将变为不可用。
垂直基线
此列指定与所选水平基线关联的垂直基线。要更改垂直基线，请单击“垂直基线”列中的名称；将显示“选择纵断面”对话框。此对话框的“选择纵断面”下拉列表显示与所选水平基线关联的所有垂直基线的列表。从此列表中选择所需的垂直基线，然后选择“确定”按钮以应用设定并关闭对话框。
装配
此列显示用于所选道路区域的装配。要更改装配，请单击“装配”列中的装配名称；将显示“编辑道路区域”对话框。在此对话框中，从“装配”下拉列表中选择所需的装配，然后选择“确定”按钮以关闭对话框。或者，要从图形中选择装配，请选择“编辑道路区域”对话框中的“从图形中选择”按钮。选择该按钮后，系统将提示您在图形中选择装配。现在，您可以在图形中选择装配。
起点桩号
此列指定区域或控制偏移的起点桩号。默认情况下，区域的起点桩号是基线的起点桩号。如果沿基线有多个道路区域，则最后一个区域的终点桩号将是下一个区域的起点桩号。要修改起点桩号，请单击“起点桩号”列中的桩号值；将显示一个编辑框。在显示的编辑框中输入所需的起点桩号值。或者，单击该值右侧的按钮以在图形中选择桩号。
终点桩号
此列指定区域或控制偏移的终点桩号。要指定终点桩号，请单击“终点桩号”列并输入所需值。或者，单击桩号值右侧的按钮以在图形中指定桩号。
频率

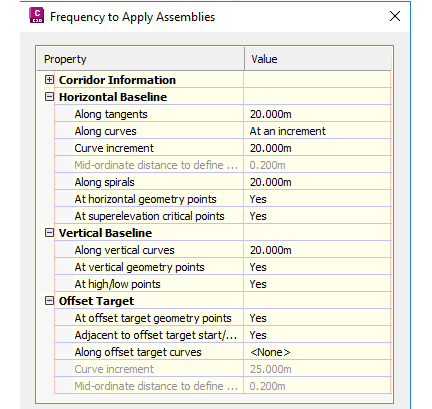

此列指定在道路中为给定基线和区域放置装配的频率。此列中频率的默认值为 25.000'。因此，装配将沿道路中的基线每隔 25.000' 放置一次。要修改频率值，请选择该值右侧的浏览按钮；将显示“应用装配的频率”对话框，如图 8-11 所示。
图 8-11 “应用装配的频率”对话框的部分视图
您可以使用此对话框指定装配的频率以及道路中直线、曲线和缓和曲线等不同特性。要指定某个特性的频率，请单击与所需特性对应的“值”字段中的频率值；将显示一个编辑框。在显示的编辑框中输入新的频率值。或者，单击“值”列中的所需字段；该字段右侧将显示一个浏览按钮。选择此按钮；系统将提示您在图形中指定距离。在图形中拾取两个点以指定频率距离。
Civil 3D 还允许您在几何点（例如曲线的起点和终点、超高临界点、纵断面几何点以及高点和低点几何点）处放置或移除装配。默认情况下，装配放置在所有这些都是点上。如果您不想在这些点处放置装配，请单击“值”列的相应字段，然后从显示的下拉列表中选择“否”选项。
目标
“目标”列用于指定目标对象，例如曲面、路线和纵断面。当子装配的几何需要曲面、偏移或高程目标来定义几何时，需要目标。
要设定目标，请选择此列中显示的浏览按钮；将显示“目标映射”对话框。您可以使用此对话框将子装配中的目标映射到图形中的对象。在对话框中，为所需子装配在相应的“对象名称”字段中设定目标，例如曲面、偏移和高程目标。选择“确定”按钮以关闭对话框。
替代
您可以使用此列查看和删除对桩号的现有装配替代。当您创建道路时，如果没有替代，此列中的“值”字段将被禁用。
为道路指定设定后，选择“确定”按钮以关闭对话框。Civil 3D 将开始生成道路模型的过程。过程结束后，道路模型即被创建，道路名称将添加到“工具空间”选项板“浏览”选项卡中的“道路”节点。
道路特性
您可以使用“道路特性”对话框查看和编辑道路特性。要调用此对话框，请展开“浏览”选项卡中的“道路”节点，然后右键单击现有道路；将显示一个快捷菜单。从快捷菜单中选择“特性”选项；将显示“道路特性”对话框。接下来讨论对话框中的选项。
“信息”选项卡
默认情况下选择“信息”选项卡。您可以使用此选项卡通过各种设定（例如名称、说明和对象样式）查看或修改道路的常规信息。在此选项卡中，您可以通过在“名称”编辑框中输入合适的名称来查看和更改当前道路的名称。或者，您可以在“说明”编辑框中输入道路的说明。
此选项卡中的“对象样式”区域指定用于控制道路组件（例如区域边界和装配插入桩号）显示的道路样式。您可以通过从“对象样式”区域的下拉列表中选择所需选项，更改默认样式并为所选道路指定新样式。
“参数”选项卡
此选项卡用于查看和编辑当前道路的参数，包括基线、区域、控制偏移和设定目标。
“代码”选项卡
此选项卡用于查看用于创建道路模型的点、连接和造型代码、标签样式以及填充材质。这些代码派生自用于创建道路模型的子装配。在此选项卡中，您只能通过从“代码集样式”下拉列表中选择所需选项来修改代码集样式。
“要素线”选项卡

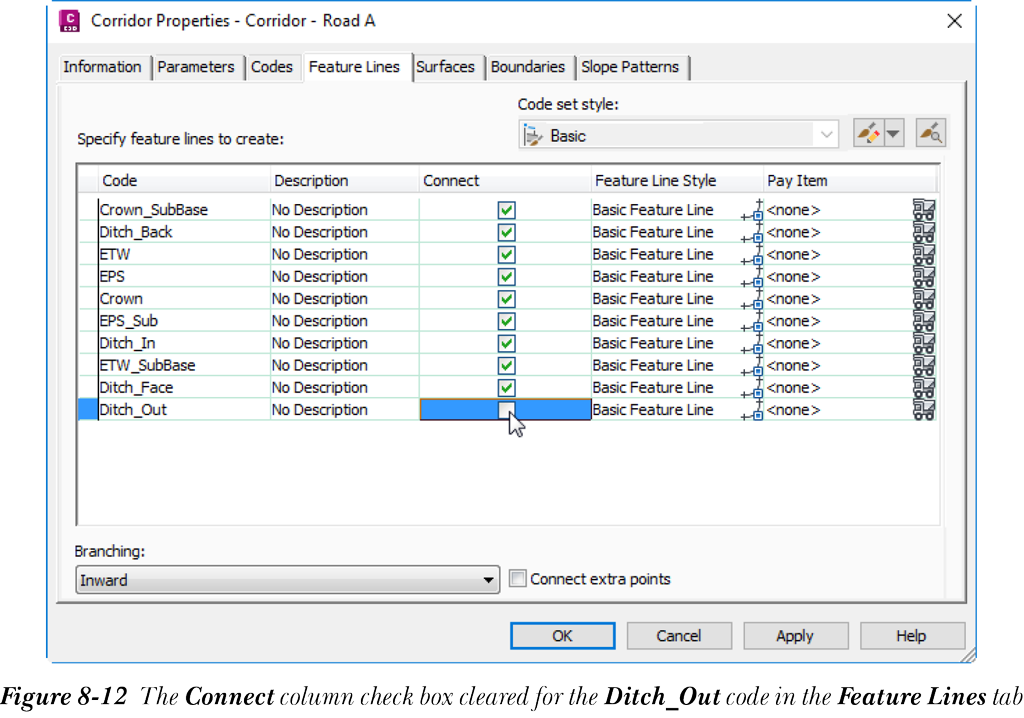

此选项卡用于控制要素线的显示，还用于指定要素线连接的设定。此选项卡中的“代码”列显示子装配中用于创建道路的点代码。“连接”列显示复选框，用于指定每个桩号处的点代码是否连接。默认情况下，所有相同的点代码都连接为纵向要素线。如果选中“连接”列中的复选框，则相应的点将通过要素线连接到道路。如果要删除连接到某个点代码的要素线，请清除该点代码对应的复选框。例如，如果清除 Ditch_Out 代码的复选框，请参见图 8-12，则在创建道路时要素线将不会连接到 Ditch_Out 点代码。
每条要素线都有一个控制要素线显示的样式。“要素线样式”列显示指定给要素线的样式。要编辑现有样式，请单击“要素线样式”列中现有样式右侧的按钮；将显示“拾取要素线样式”对话框。从此对话框的下拉列表中选择所需选项，然后选择“确定”按钮以关闭对话框。“支付项目”列指定向参与施工项目的承包商支付费用的工作单位。您可以选择支付项目单元格中的按钮来指定附加到代码的任何支付项目。
“要素线”选项卡中的“分支”下拉列表指定要素线的分支方法，其中点代码在不同桩号处被不同地使用。您可以通过从下拉列表中选择所需选项来设定分支。如果从下拉列表中选择“向内”选项，则要素线向内分支，连接最内侧的点代码。选择“向外”选项时，要素线向外分支，连接最外侧的点代码。选择“连接多余点”复选框允许要素线连接具有不同数量相同点代码的桩号。
“曲面”选项卡
此选项卡用于创建用于执行体积计算的道路曲面。您可以在“曲面”选项卡中指定一组参数，用于生成道路曲面。您还可以在此选项卡中指定曲面的曲面样式和渲染材质。
此选项卡中的“名称”列显示所创建道路曲面的名称。“曲面样式”列显示与道路曲面关联的曲面样式。要修改曲面样式，请单击所需的曲面样式；将显示“拾取道路曲面样式”对话框。从对话框的下拉列表中选择所需选项，然后选择“确定”按钮以退出对话框。“渲染材质”列显示指定给曲面的渲染材质。要指定不同的渲染材质，请单击“渲染材质”列中的默认值；将显示“选择渲染材质”对话框。从对话框的下拉列表中选择渲染材质，然后选择“确定”按钮。“添加为断裂线”列指定是否在道路曲面中使用断裂线。“悬垂校正”列指定渲染时是否要校正悬垂。它还指定在校正悬垂时要遵循顶部连接还是底部连接。如果您不想校正悬垂，请单击此列，然后从显示的下拉列表中选择“无”选项。此选项卡中的“说明”列显示关于道路曲面的说明。要输入说明，请单击该列，然后在显示的编辑框中输入说明。
创建道路曲面的方法将在本章后面详细讨论。
“边界”选项卡
您可以使用此选项卡向道路曲面添加边界。通过添加边界，可以防止道路外部的三角剖分。向道路添加边界的方法将在本章后面详细说明。
“坡面图案”选项卡

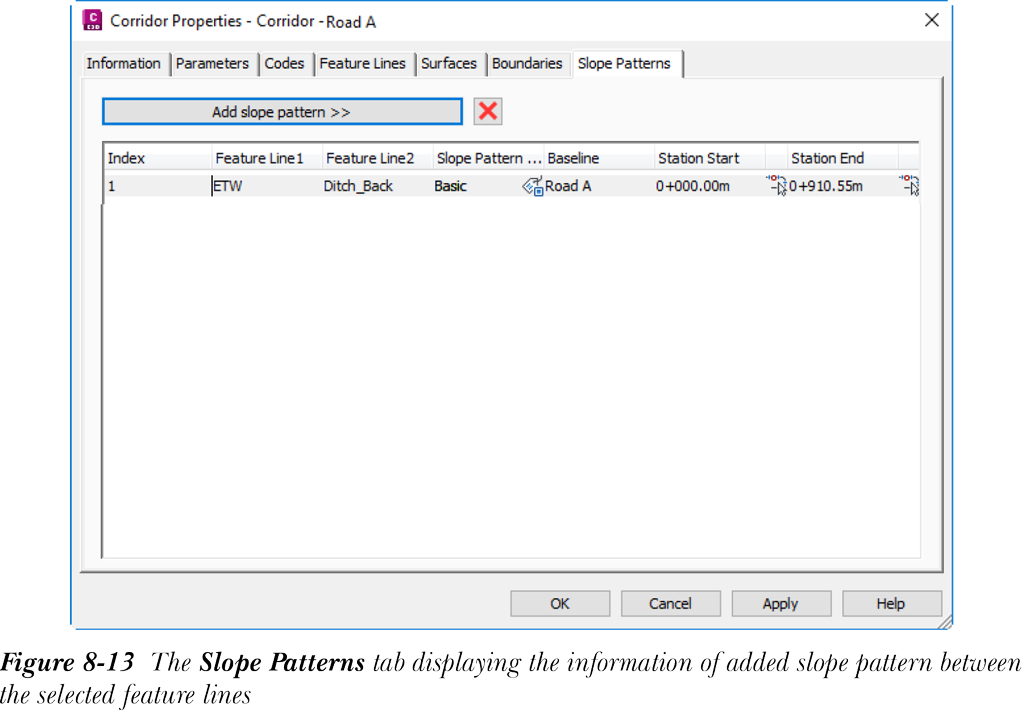

此选项卡用于在要素线之间添加坡面图案。坡面图案是指示坡度的线。要在一组要素线之间添加坡面图案，请选择“添加坡面图案”按钮；将关闭“道路特性”对话框，并提示您选择第一条要素线。从道路模型中选择第一条要素线。接下来，系统将提示您选择第二条要素线。从道路模型中选择第二条要素线；将再次显示“道路特性 <道路名称>”对话框，其中包含有关所选要素线、坡面图案样式、起点和终点桩号的信息，请参见图 8-13。
“要素线 1”和“要素线 2”列显示第一条和第二条要素线的代码。“坡面图案样式”列显示坡面图案的样式名称。要修改坡面图案样式，请单击该列中样式名称右侧显示的符号；将显示“拾取样式”对话框。接下来，从此对话框的下拉列表中选择所需选项，然后选择“确定”按钮以退出对话框；坡面图案样式将更改为所选样式，样式名称将显示在“坡面图案样式”列中。
“基线”列显示用于创建道路的基线名称。“起点桩号”和“终点桩号”列指定坡面图案的起点和终点桩号。要修改桩号值，请单击相应列中显示的值，然后在显示的编辑框中输入新值。或者，单击列右侧显示的按钮；将关闭“道路特性”对话框，并提示您指定桩号。从路线中拾取桩号；对话框将再次显示，所选桩号将显示在桩号列中。

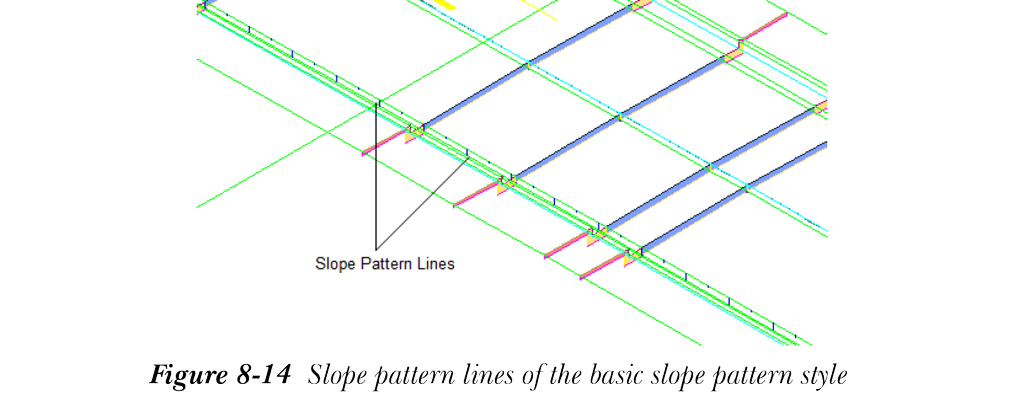

指定坡面图案样式和桩号后，选择“应用”按钮以查看图案。接下来，选择“确定”按钮；将关闭“道路特性”对话框，坡面图案将显示在桩号范围之间，如图 8-14 所示。请注意，坡面图案应用于所选的第一条和第二条要素线之间。
