AutoCAD Electrical 2025 视频实用教程（第 6 版）
CADCIM Technologies
525 St. Andrews Drive
Schererville, IN 46375, USA
(www.cadcim.com)
前言
AutoCAD Electrical 2025
AutoCAD Electrical 是 Autodesk 公司的一款产品，是全球领先的专用应用程序之一，用于创建和修改电气控制系统。该软件融合了 AutoCAD 的功能以及一整套电气 CAD 特性。此外，其全面的符号库和工具可帮助您自动化电气工程任务，并大幅节省您的时间和精力，从而为您提供更多时间进行创新。
在该软件推出之前，电气控制设计人员不得不依赖通用软件应用程序，这些应用程序需要手动布置电气原理图，往往容易出现设计错误，而且用户无法使用这些应用程序共享设计信息。然而，随着 AutoCAD Electrical 的推出，出错的可能性已大幅降低，从而使您能够更快、更准确地设计二维工业控制图。此外，AutoCAD Electrical 2025 可用于自动化各种控制工程任务，例如构建回路、为导线编号、创建材料清单等。
《AutoCAD Electrical 2025 视频实用教程》是一本基于教程的教材，向读者介绍 AutoCAD Electrical 2025 软件，该软件专为创建专业的电气控制图形而设计。本书包含大量教程，涵盖 AutoCAD Electrical 的工具和功能，例如原理图图形、面板图形、参数化和非参数化 PLC 模块、梯形图、回路构建器、点对点接线图、报表生成、符号创建等。这些教程将使用户能够轻松创建创新的电气控制图形。本教材各章按教学顺序编排，使其在学习软件的特性和功能方面非常有效。在本版中，作者涵盖了导线类型同步、自动报表和符号列表报表等主题的增强功能。
本教材的显著特点如下：
- 边做边学的方法
作者在本教材中采用了教程视角和边做边学的方法。这种方法引导用户完成创建和管理电气控制图形的过程。此外，教材中还添加了一个学生项目和 27 个练习，供用户练习和应用书中所学的技能。请注意，本教材中的所有教程和练习均基于 NFPA（美国）标准。
- 提示和注释
与各种主题相关的附加信息以提示和注释的形式提供给用户。
- 学习目标
每章的第一页概述该章涵盖的主题。
- 自测题、复习题和练习
每章末尾都附有自测题，以便用户评估自己对每章知识的掌握情况。自测题的答案在章末给出。此外，每章末尾还提供复习题和练习，教师可将其用作测试题和练习。
教材中使用的格式约定
请参阅以下列表，了解本教材中使用的格式约定。
教材中使用的命名约定
工具
如果您单击工具栏或功能区面板中的某个项目，并调用某个命令来创建/编辑对象或执行某项操作，则该项目称为工具。
例如：
创建：直线工具、圆工具、拉伸工具
编辑：圆角工具、阵列工具、拉伸工具
操作：缩放工具、移动工具、复制工具

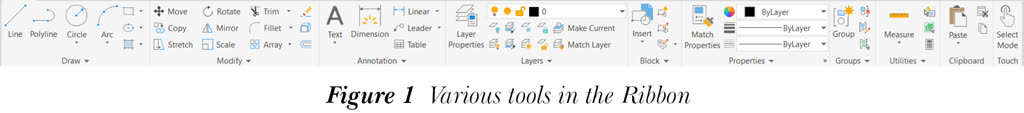

如果您单击工具栏或功能区面板中的某个项目，并调用某个对话框，在其中可以设置属性以创建/编辑对象，则该项目也称为工具，请参见图 1。
例如：
创建：定义属性工具、创建工具、插入工具
编辑：编辑属性工具、块编辑器工具
按钮

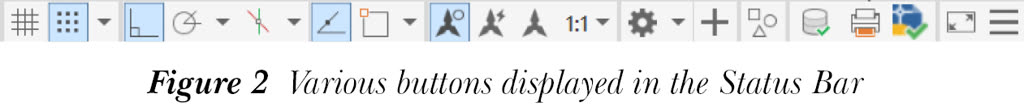

如果您单击应用程序状态栏中的某个项目，并且相应对象的显示被打开/关闭切换，则该项目称为按钮。例如，栅格按钮、捕捉按钮、正交按钮、特性按钮等，请参见图 2。对话框中形状像按钮的 3D 项目也称为按钮。例如，确定按钮、取消按钮、应用按钮等，请参见图 3。
对话框

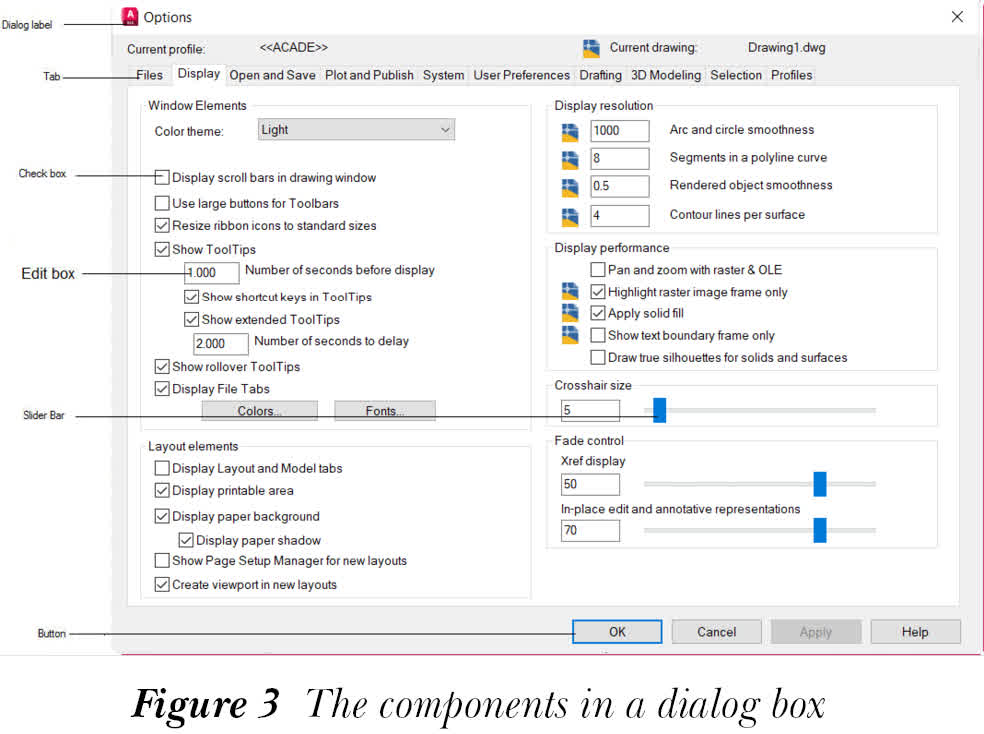

在本教材中，使用不同的术语来指代对话框的组成部分，所用术语请参见图 3。
下拉菜单

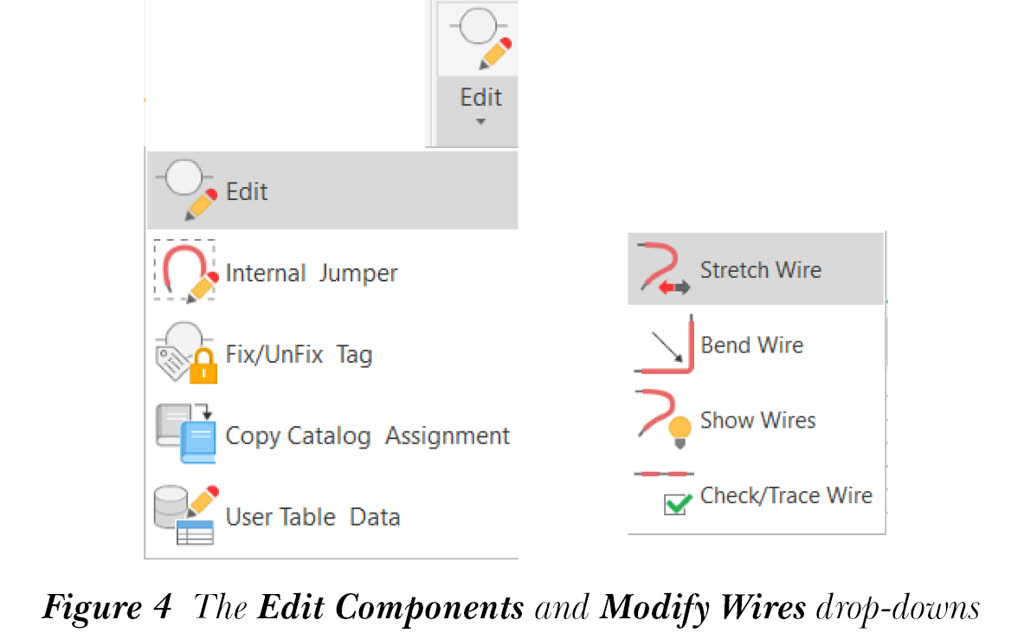

下拉菜单是将一组常用工具组合在一起以创建对象的菜单。您可以通过其上的向下箭头识别下拉菜单。这些下拉菜单根据其中分组的工具命名。例如，编辑元件下拉菜单、修改导线下拉菜单等，请参见图 4。
下拉列表

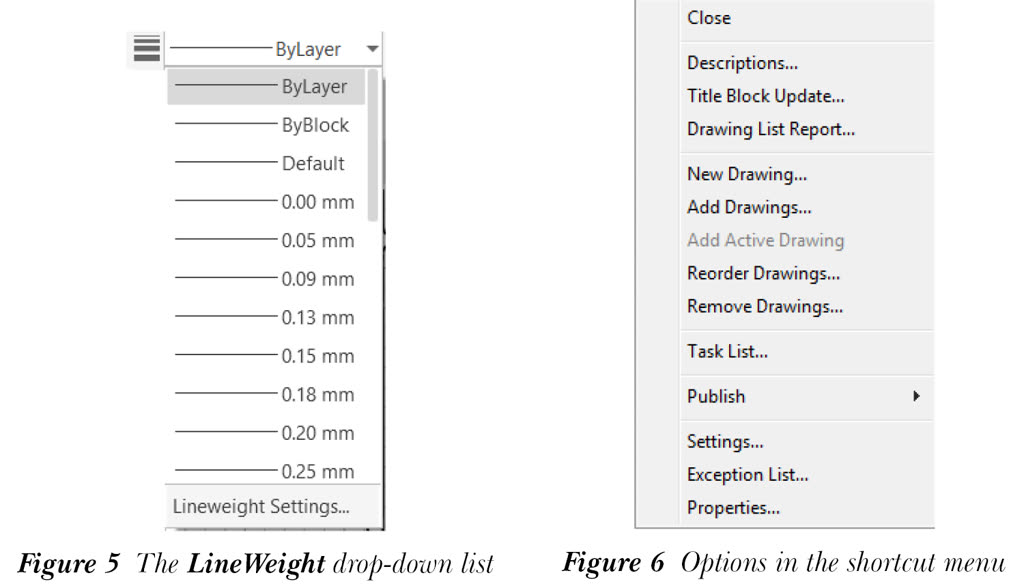

下拉列表是将一组选项组合在一起的列表。您可以使用这些选项设置各种参数。您可以通过其上的向下箭头识别下拉列表。要了解下拉列表的名称，请将光标移到其上；其名称将显示为工具提示。例如，线宽下拉列表、线型下拉列表、对象颜色下拉列表等；请参见图 5。
选项
选项是快捷菜单、下拉列表、命令提示、特性面板等中可用的项目。例如，在活动项目上单击鼠标右键所显示的快捷菜单中选择“特性”选项，请参见图 6。
菜单栏中的工具和选项

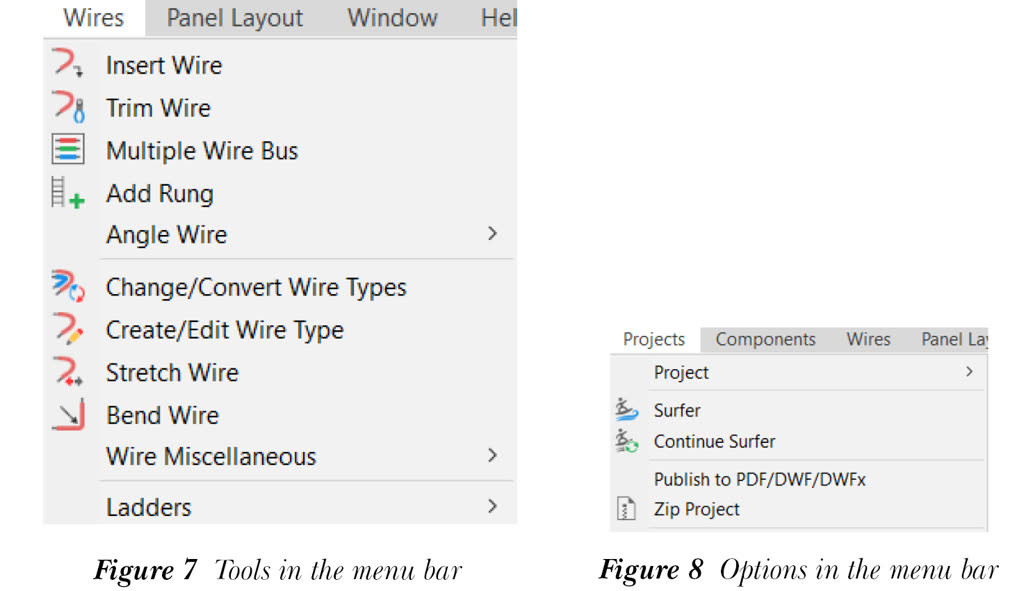

菜单栏由工具和选项组成。如前所述，术语“工具”用于创建/编辑某物或执行某项操作。例如，在图 7 中，项目“插入导线”用于创建导线，因此它被称为插入导线工具。
同样，菜单栏中的选项是用于设置某些参数的项目。例如，在图 8 中，项目“压缩项目”用于压缩项目，因此，它被称为选项。
免费配套网站
我们一直致力于以实惠的价格为您提供最好的教材和服务。在这一努力中，我们推出了一个免费配套网站，以促进 AutoCAD Electrical 2025 的教学和学习过程。如果您购买本教材，您将获得访问配套网站上文件的权限。
本网站为教师和学生提供的资源如下：
教师资源
- 技术支持
您可以通过联系 techsupport@cadcim.com 获得在线技术支持。
- 教师指南
本指南中提供了教材中所有复习题和练习的解答，以帮助教师测试学生的技能。
- 图形文件
插图中、教程中和练习中使用的图形文件可免费下载。
学生资源
- 技术支持
您可以通过联系 techsupport@cadcim.com 获得在线技术支持。
- 图形文件
插图中和教程中使用的图形文件可免费下载。
如果您在访问这些文件时遇到任何问题，请通过 sales@cadcim.com 联系出版商，或通过 stickoo@pnw.edu 或 tickoo525@gmail.com 联系作者。
