映射标题栏

映射标题栏

您可以使用项目或图形的特性更新标题栏中属性的值。图形的标题栏由带属性的块组成。属性可以通过以下方式映射到标题栏：您可以使用任何文本编辑器（如记事本、写字板）创建 default.wdt ASCII 文本文件，或者您可以使用“标题栏设置”对话框创建 .WDT 文件，并将映射保存在标题栏上的不可见 WD_TB 属性中。default.wdt 文件定义每个属性的映射。

使用此 .wdt 文件，您可以通过用逗号（,）分隔块名称或创建多个 BLOCK = 条目来配置多个块。块名称后跟属性映射。

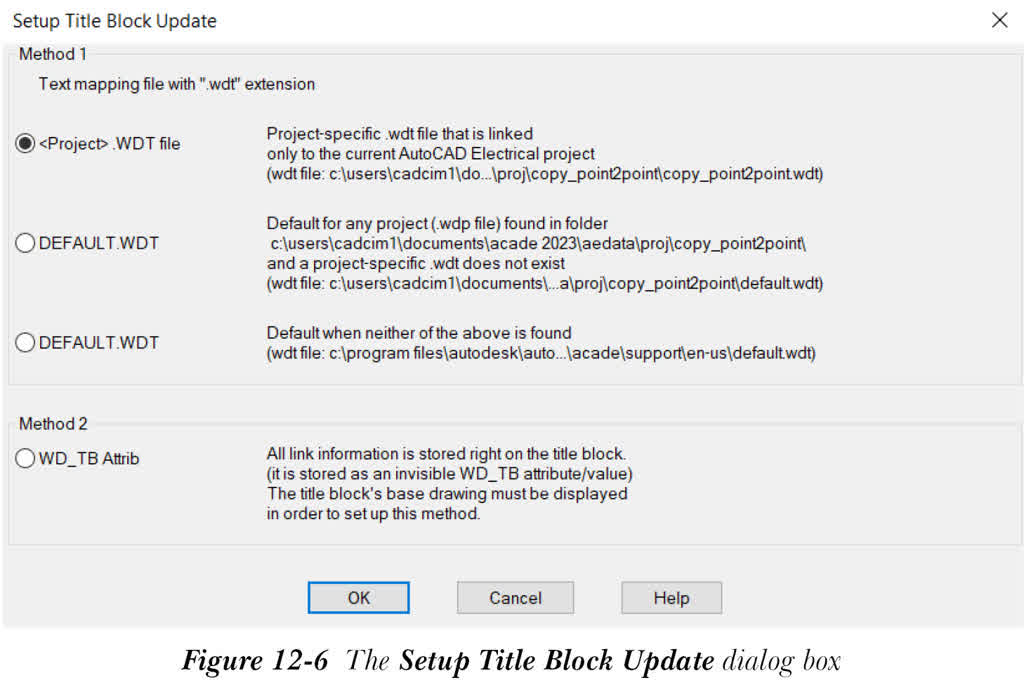

“标题栏设置”工具用于创建标题栏映射。使用此工具，您可以从活动图形中拾取块和属性。为此，请选择“项目”选项卡“其他工具”面板中的“标题栏设置”工具；“设置标题栏更新”对话框将显示，如图 12-6 所示。此对话框中的不同区域和选项将在下面讨论。

注意

在更新项目的标题栏之前，您必须定义项目和图形数据如何映射到匹配的标题栏属性。

方法 1 区域

在“方法 1”区域中，您可以使用 .wdt 文件保存映射信息。此外，在此区域中，显示 .wdt 文件的不同路径和位置。使用不同 .wdt 文件创建映射信息的方法将在下面讨论。

情况 1

在“方法 1”区域中选择 <Project>.WDT 文件单选按钮。现在，如果 .wdt 文件已存在，并且您在“设置标题栏更新”对话框中选择“确定”按钮，则“.WDT 文件存在”对话框将显示。“查看”按钮用于查看现有的 .wdt 文件。

“覆盖”按钮用于覆盖现有的 .wdt 文件并创建新的 .wdt 文件。“编辑”按钮用于编辑现有的 .wdt 文件。选择“取消”按钮以退出“.WDT 文件存在”对话框而不保存更改。

情况 2

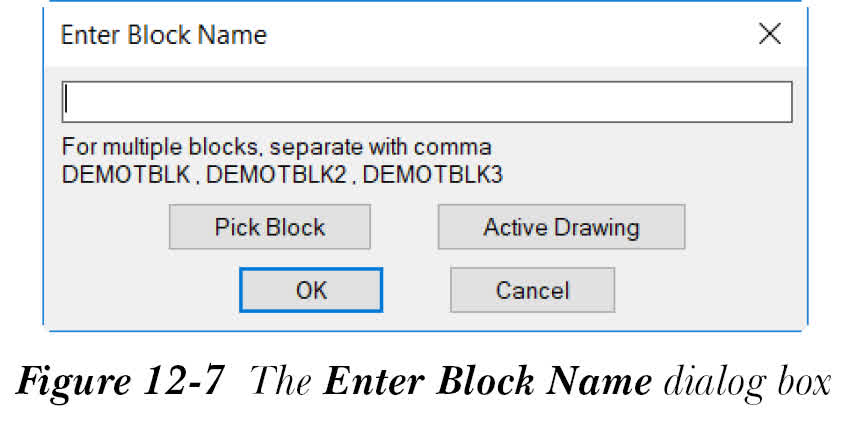

在“方法 1”区域中选择 <Project>.WDT 文件单选按钮。现在，如果 .wdt 文件不存在，并且您在“设置标题栏更新”对话框中选择“确定”按钮，则“输入块名称”对话框将显示，如图 12-7 所示。此对话框中的选项将在下面讨论。

在编辑框中指定块名称。或者，您可以选择“拾取块”按钮从图形中选择块名称。此外，您可以选择“活动图形”按钮以使用活动图形作为块名称。如果要在编辑框中输入多个块，请用逗号分隔块名称。在“输入块名称”对话框中选择“确定”按钮；“标题栏设置”对话框将显示。指定所需选项并选择“确定”按钮以保存更改并退出“标题栏设置”对话框。

DEFAULT.WDT

当在当前项目文件夹中未找到项目特定的 .wdt 文件（如 <Project>.WDT 文件）时，使用 DEFAULT.WDT 单选按钮。当您选择 DEFAULT.WDT 单选按钮时，AutoCAD Electrical 将搜索 default.wdt 文件并将其用于映射标题栏。请注意，default.wdt 文件保存在当前项目的文件夹中。

DEFAULT.WDT

当在当前项目文件夹中未找到项目特定的 .wdt 文件 <Project>.WDT 文件或 default.wdt 文件时，使用 DEFAULT.WDT 单选按钮。当您选择 DEFAULT.WDT 单选按钮时，AutoCAD Electrical 将搜索保存在 c:program filesautodeskAcade 2025supportdefault.wdt 位置的 default.wdt 文件。AutoCAD Electrical 将使用此文件映射标题栏。

方法 2 区域

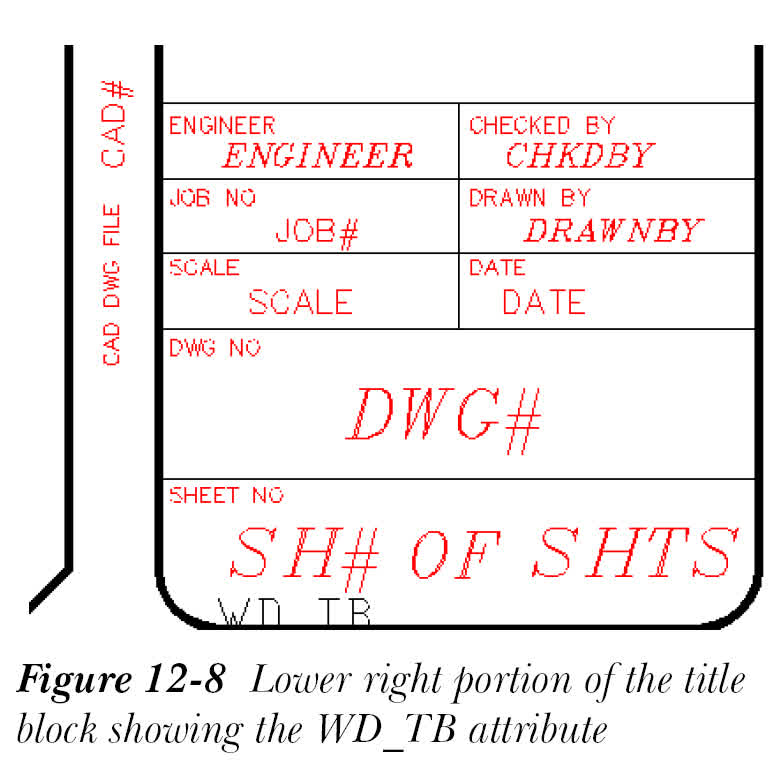

在“方法 2”区域中，您可以将映射信息保存在 WD_TB 属性中。如果您使用“方法 2”区域，则需要打开标题栏的基础图形以插入属性。为此，在命令提示下输入 Explode；将提示您选择对象。接下来，选择标题栏并按 ENTER 键；标题栏将被分解。现在，您可以在标题栏底部看到 WD_TB 属性，如图 12-8 所示。

WD_TB 属性有助于标题栏的属性映射。请注意，如果双击 WD_TB 属性，“编辑属性定义”对话框将显示。“编辑属性定义”对话框中的值有助于将 AutoCAD Electrical 特性映射到块中的属性。按 ESC 键取消命令。

接下来，选择“项目”选项卡“其他工具”面板中的“标题栏设置”工具；“设置标题栏更新”对话框将显示。在此对话框中，从“方法 2”区域选择 WD_TB 属性单选按钮；“标题栏设置”对话框将显示。在“标题栏设置”对话框中指定所需选项，然后选择“确定”按钮以保存所做的更改并退出对话框。
