从原理图列表插入端子
命令：AEPANELTERMINALSCH

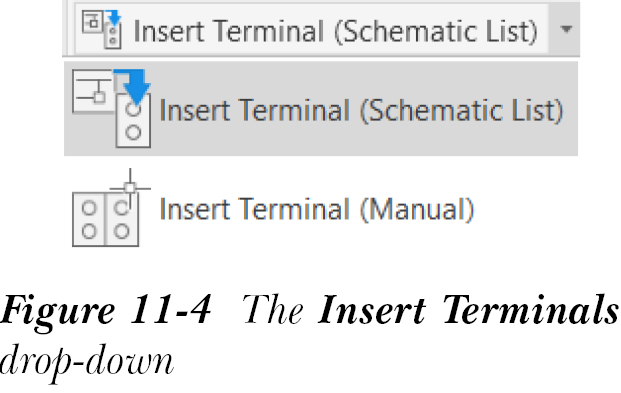

“插入端子（原理图列表）”工具用于从原理图端子列表插入面板端子。从“面板”选项卡的“端子封装”面板中的“插入端子”下拉列表中选择此工具，如图 11-4 所示；

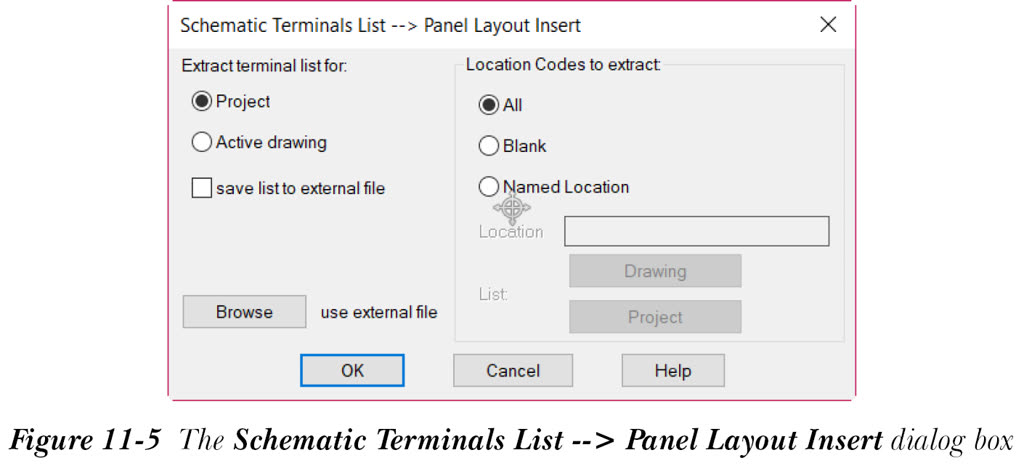

将显示“原理图端子列表 --> 面板布局插入”对话框，如图 11-5 所示。
默认情况下，“项目”单选按钮处于选中状态。在“原理图端子列表 --> 面板布局插入”对话框中选择“确定”按钮；将显示“选择要处理的图形”对话框。选择所需的文件，然后选择“处理”按钮；“选择要处理的图形”对话框顶部列表中的图形将转移到下方列表以进行处理。接下来，在“选择要处理的图形”对话框中选择“确定”按钮；将显示“原理图端子（当前项目）”对话框。接下来，从“原理图端子（当前项目）”对话框中选择端子；“插入”按钮将被激活。请注意，仅当所选端子未插入到图形中且具有目录数据时，“插入”按钮才会被激活。选择“插入”按钮；将提示您指定端子的位置点。指定位置点；将提示您指定端子的旋转角度。沿水平或垂直方向移动光标以分别水平或垂直放置端子。接下来，按 ENTER 键；将显示“面板布局 - 端子插入/编辑”对话框。在此对话框中输入所需信息，然后选择“确定”按钮；端子将插入到图形中，并再次显示“原理图端子（当前项目）”对话框。
现在，如果您在“原理图端子（当前项目）”对话框中选择“拾取文件”按钮，将再次显示“原理图端子列表 --> 面板布局插入”对话框。选择“当前图形”单选按钮，然后在此对话框中选择“确定”按钮；将显示“原理图端子（当前图形）”对话框。接下来，从显示的列表中选择端子，然后如前所述插入端子符号。

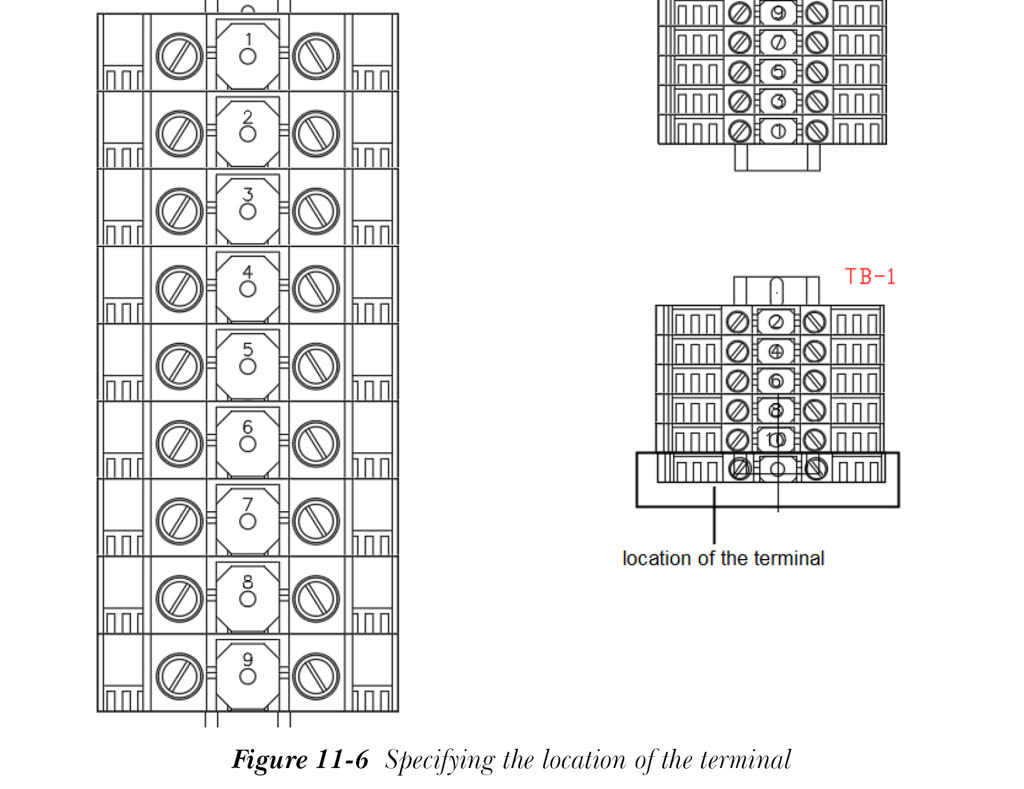

如果从原理图端子列表插入面板端子，导线编号也将与这些面板端子一起显示在图形中。要进一步了解这一点，请激活 NFPADEMO 项目。接下来，从此项目中打开 demo009.dwg 文件。现在，从“面板”选项卡的“端子封装”面板中的“插入端子”下拉列表中选择“插入端子（原理图列表）”工具；将显示“原理图端子列表 --> 面板布局插入”对话框。在此对话框中，选择“项目”单选按钮并选择“确定”；将显示“选择要处理的图形”对话框。在此对话框中选择“全部处理”，然后选择“确定”按钮；将显示“原理图端子（当前项目）”对话框。在此对话框中，选择列表中的第一个端子，并在“封装比例”按钮中输入 3。接下来，选择“插入”按钮；将提示您指定所选端子的位置。接下来，指定位置，如图 11-6 所示

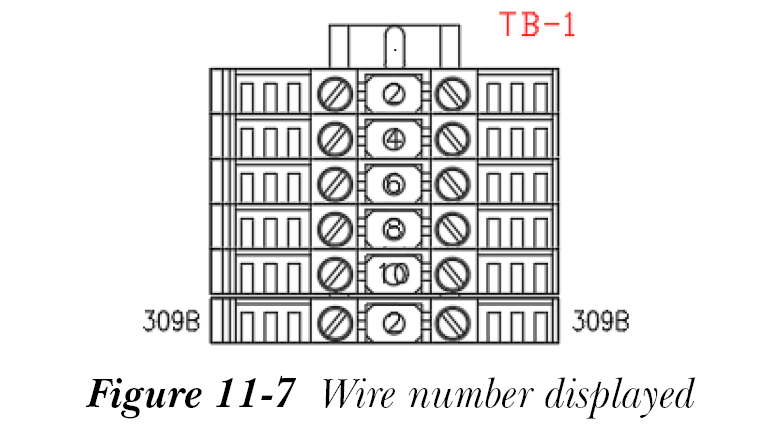

然后按两次 ENTER 键；将显示“面板布局插入/编辑”对话框。在此对话框中选择“确定”按钮。图 11-7 显示了 demo009.dwg 文件中与插入的面板端子一起显示的导线编号。
