添加和修改关联

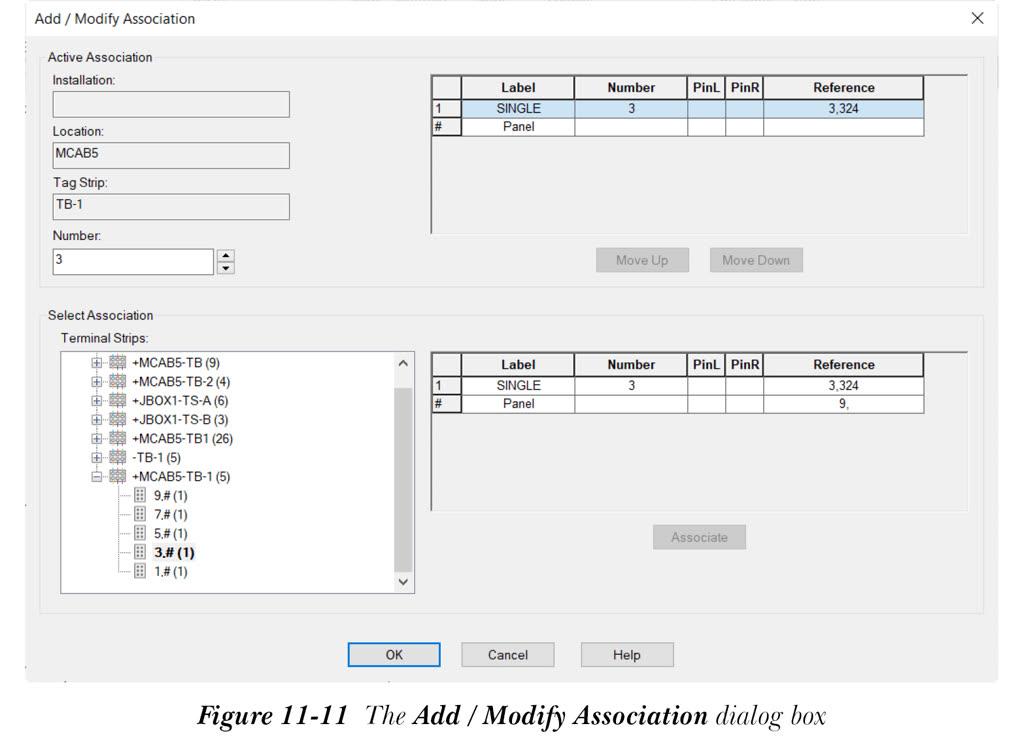

在 AutoCAD Electrical 中，您可以添加或修改端子关联。您还可以将端子符号关联到现有关联或端子。要添加或修改端子关联，请从“插入/编辑端子符号”对话框或“面板布局 - 端子插入/编辑”对话框的“修改特性/关联”区域中选择“添加/修改”按钮；将显示“添加/修改关联”对话框，如图 11-11 所示。
此对话框中的选项用于将编辑的端子链接到另一个端子符号以创建多级端子。此外，此对话框显示编辑端子的当前关联信息以及当前项目中存在的所有端子排。接下来将讨论此对话框中的不同区域和选项。
当前关联区域
“当前关联”区域用于修改端子编号。
注意
- 您无法在“添加/修改关联”对话框中编辑安装、位置和标记排值。
- 如果要编辑的端子来自不属于当前项目的图形，则“插入/编辑端子符号”中的“添加/修改”和“块特性”按钮将不会被激活。
编号
“编号”编辑框显示端子编号。请注意，如果您正在编辑面板端子，则此编辑框将不可用。
当前关联网格
此网格显示与编辑端子关联的所有端子符号的信息。请注意，如果原理图端子关联到面板封装，您将发现“当前关联网格”中添加了一个面板行。您无法上下移动此面板行。
选择关联区域
在“选择关联”区域中，您可以选择要关联的端子。
