教程 3

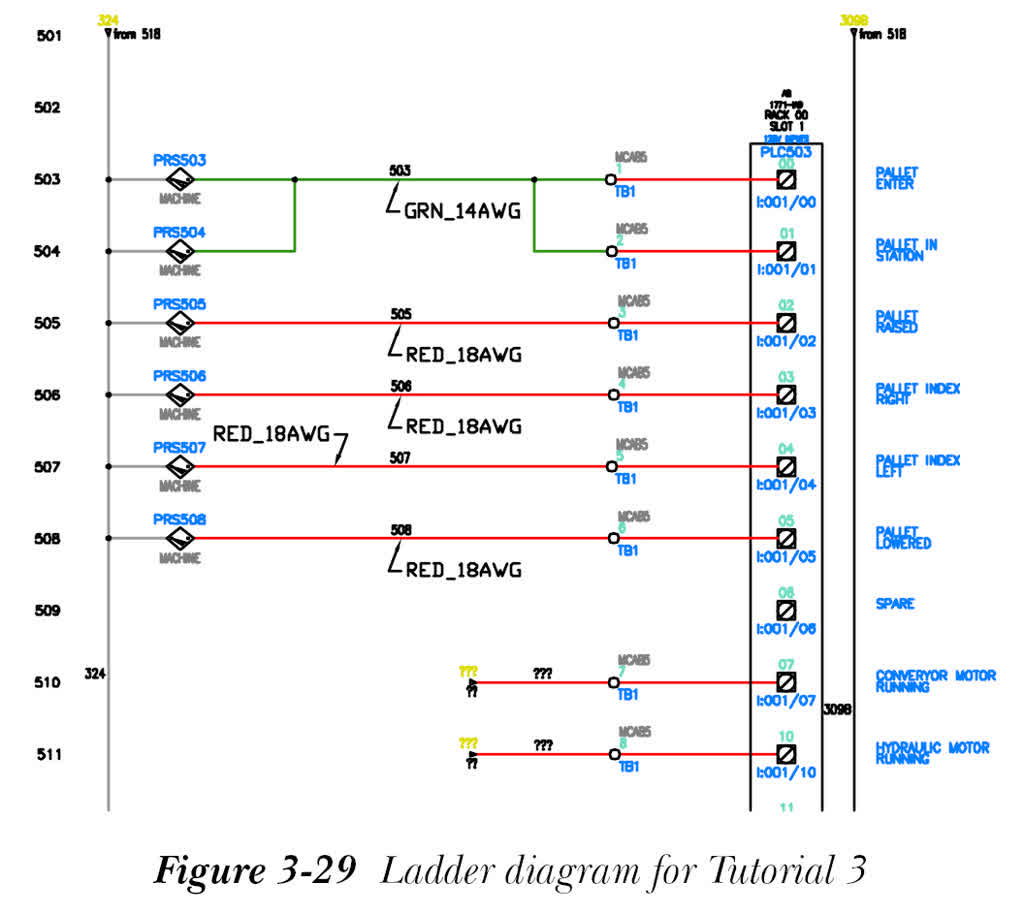

在本教程中，您将使用 C03_tut02.dwg 图形文件，插入导线编号并固定其中的所有导线编号。您还将插入导线颜色/线规标签，如图 3-29 所示。（预计时间：15 分钟）
完成本教程需要执行以下步骤：
a. 打开、保存图形并将其添加到 CADCIM 项目列表。
b. 插入导线编号并固定所有导线编号。
c. 插入导线/颜色线规标签。
d. 显示导线和指向导线编号的指针。
e. 保存图形。
打开、保存图形并将其添加到 CADCIM 项目列表
- 打开
C03_tut02.dwg文件，然后将其以名称C03_tut03.dwg保存。
您也可以从 www.cadcim.com 下载此文件。该文件的路径如下：
Textbooks > CAD/CAM > AutoCAD Electrical > AutoCAD Electrical 2025: A Tutorial Approach
- 如教程 2 中所述，将
c03_tut03.dwg文件添加到 CADCIM 项目的 TUTORIALS 子文件夹。接下来，从“应用程序菜单”中选择“保存”以保存图形。
插入导线编号并固定所有导线编号
-
从“原理图”>“插入导线/导线编号”>“导线编号”下拉列表中选择
导线编号（Wire Numbers）工具；将显示“图纸 5 - 导线标记”对话框。 -
在此对话框中，选择“拾取单条导线”按钮；系统将提示您选择对象。选择梯级 503 的中间导线并按
ENTER键；导线编号 503 即被插入到导线中。
接下来，您需要固定图形中的导线编号。
- 从“原理图”>“编辑导线/导线编号”>“编辑导线编号”下拉列表中选择
固定（Fix）工具；系统将提示您选择对象。选择导线编号 503、505、506、507 和 508。接下来，按ENTER键；所选导线编号即被固定。请注意，这些导线编号在重标记时不会更新。
注意
要取消固定已固定的导线编号，请从“原理图”>“编辑导线/导线编号”>“编辑导线编号”下拉列表中选择 编辑导线编号（Edit Wire Number） 工具；系统将提示您选择导线编号。选择导线编号；将显示“编辑导线编号/属性”对话框。在此对话框中，清除“固定”复选框并选择“确定”；所选导线编号即被取消固定。
插入导线颜色/线规标签
-
从“原理图”>“插入导线/导线编号”>“导线编号引线”下拉列表中选择
导线颜色/线规标签（Wire Color/Gauge Labels）工具；将显示“插入导线颜色/线规标签”对话框。 -
在此对话框中，选择“带引线”区域中的“自动放置”按钮；系统将提示您选择对象。选择梯级 503、505、506、507 和 508 的导线。接下来，按
ENTER键；将显示“GRN_14AWG 的颜色/线规文本”对话框。选择“确定”；将显示“RED_14AWG 的颜色/线规文本”对话框。再次选择“确定”；导线颜色/线规标签即被插入到所选导线中，参见图 3-29。
显示导线和指向导线编号的指针
-
从“原理图”选项卡的“编辑导线/导线编号”面板中的“修改导线”下拉列表中选择
显示导线（Show Wire）工具；将显示“显示导线和导线编号指针”对话框。 - 确保选中“显示导线（导线图层上的直线）”复选框。接下来，选择“确定”；
将显示“图形审核”消息框。此消息框指明此图形中的所有导线都位于导线图层上，并以红色高亮显示。
-
再次从“原理图”选项卡的“编辑导线/导线编号”面板中的“修改导线”下拉列表中选择
显示导线（Show Wire）工具；将显示“显示导线和导线编号指针”对话框。 - 清除“显示导线（导线图层上的直线）”复选框。接下来，选中“显示指向导线编号的指针”复选框并选择“确定”；图形即被修改，指针指向相应的导线编号。
保存图形
- 从“应用程序菜单”中选择“保存”以保存
C03_tut03.dwg图形文件。
