教程 3
在本教程中，您将创建一个新图形，设置原理图设置，插入梯形图，并将图形保存为模板文件。最后，您将使用已创建的模板创建一个新图形。（预计时间：20 分钟）
完成本教程需要执行以下步骤：
a. 创建新图形，定义原理图设置，并插入梯形图。
b. 将图形保存为 schematic_template.dwt 模板。
c. 使用新模板文件创建新图形。
d. 保存图形。
创建新图形、定义原理图设置和插入梯形图
- 激活 CADCIM 项目。
- 从应用程序菜单中选择“新建”>“图形”来创建图形；将显示“选择模板”对话框。
-
默认情况下，“文件名”编辑框中显示
ACAD_ELECTRICAL.dwt。如果未显示，请从“选择模板”对话框中选择此模板文件。 - 单击“打开”按钮；图形文件将被打开。
- 从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉菜单中选择“插入梯形图”工具；将显示“警告”消息框。
-
在“警告”消息框中单击“确定”按钮以插入不可见的
wd_m块；将显示“插入梯形图”对话框。 - 在此对话框中设置以下参数：
宽度 = 5 间距 = 1
第一参考 = 1 梯级 = 6
无参考编号：如果已选中此复选框，请清除它。
1 相：选择此单选按钮 是：选择此单选按钮
- 在“插入梯形图”对话框中单击“确定”按钮；系统将提示您指定第一个梯级的起始位置。
-
在命令行中输入
10, 17.5并按Enter键；梯形图将插入到图形中。
保存模板文件
- 为了将图形文件保存为模板，请从应用程序菜单中选择“保存”；将显示“图形另存为”对话框。
-
从“文件类型”下拉列表中选择“AutoCAD 图形模板 (*.dwt)”，然后在“文件名”编辑框中输入
Schematic_Template。 - 单击“保存”按钮；将显示“模板选项”对话框。
-
在此对话框的“说明”区域中输入
Schematic Template。 - 在“模板选项”对话框中单击“确定”；图形将保存为模板图形。
创建新图形
- 从项目管理器中单击“新建图形”按钮；将显示“创建新图形”对话框。
-
在“名称”编辑框中输入
C12_tut03。 - 为了在“模板”编辑框中指定模板图形，请单击“模板”编辑框右侧的“浏览”按钮；将显示“选择模板”对话框。
-
在此对话框中，选择

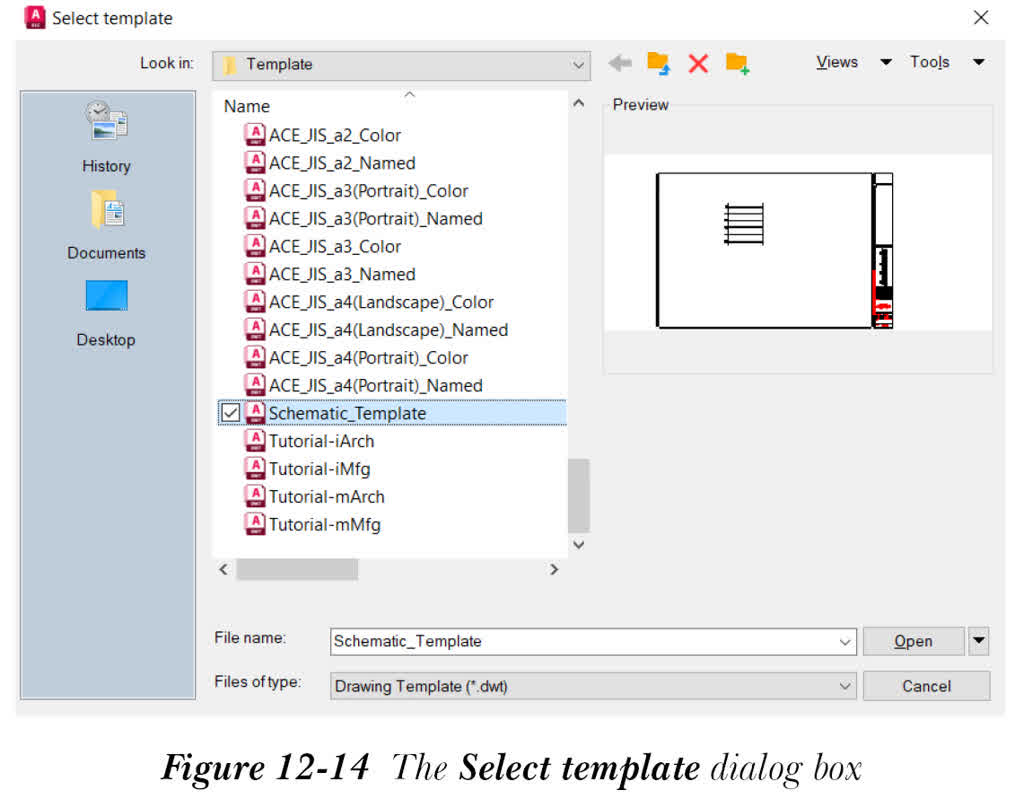

Schematic_Template并单击“打开”按钮，参见图 12-14；模板图形的文件名和位置将显示在“创建新图形”对话框的“模板”编辑框中。
- 在“创建新图形”对话框中单击“确定”按钮；将显示“将项目默认值应用到图形设置”消息框。
-
在此对话框中单击“是”按钮；
C12_tut03.dwg文件将被创建。然后，将其移动到 TUTORIALS 子文件夹。
保存图形文件
- 从应用程序菜单中选择“保存”以保存图形文件
C12_tut03.dwg。
