教程 4
在本教程中，您将创建一个图形，并使用 用户定义列表（User Defined List） 工具在其中插入封装。此外，您将向“面板封装库”库中添加一个新库。
（预计时间：15 分钟）
完成本教程需要执行以下步骤：
a. 创建新图形。
b. 使用 用户定义列表（User Defined List） 工具插入封装。
c. 保存图形文件。
创建新图形
- 激活 CADCIM 项目。接下来，单击其中的 TUTORIALS 子文件夹。
-
从
项目管理器（PROJECT MANAGER）中选择新建图形（New Drawing）按钮；“创建新图形”对话框将显示。在“图形文件”区域的“名称”编辑框中输入C08_tut04。选择模板为ACAD_ELECTRICAL.dwt，并在“描述 1”编辑框中输入 Panel Components。 -
选择 OK 按钮；
C08_tut04.dwg文件将在 CADCIM 项目的 TUTORIALS 子文件夹中创建，并显示在 CADCIM 项目中图形列表的底部。
使用用户定义列表插入封装并向面板封装库添加库
-
从
面板 > 插入元件封装 > 插入封装下拉列表中选择用户定义列表（User Defined List）工具；“面板封装: 按目录或描述选择并插入”对话框将显示。 - 从此对话框中选择 800T-A2A 目录；此对话框中的按钮将被激活。

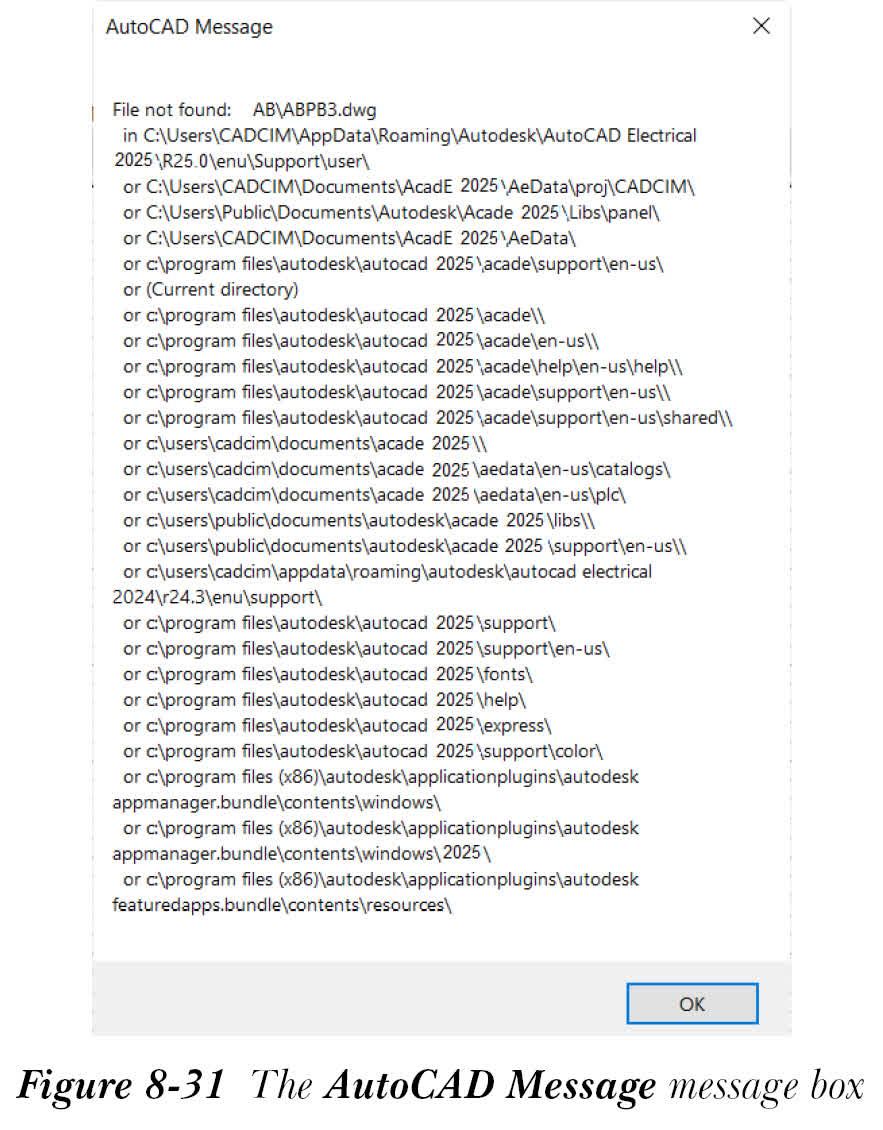

- 从“面板封装: 按目录或描述选择并插入”对话框中选择 OK；“AutoCAD 消息”消息框将显示，如图 8-31 所示。
从此消息框中选择 OK 按钮；命令将结束，您无法从用户定义列表插入封装。
要解决此问题，您需要在“面板封装库”库中添加一个库路径。接下来讨论向库添加新路径的过程。
-
在
项目管理器（PROJECT MANAGER）的“项目”卷展栏中右键单击 CADCIM 项目；将显示快捷菜单。接下来，从快捷菜单中选择特性（Properties）选项；“项目特性”对话框将显示。 - 在此对话框中，默认选择了“项目设置”选项卡。从“库和图标菜单路径”区域展开“面板封装库”节点；面板封装库的名称和路径将显示。
-
选择
C:/Users/Public/Documents/Autodesk/Acade 2025/Libs/Panel/库，然后选择“项目特性”对话框中“库和图标菜单路径”区域右侧的添加（Add）按钮；一个编辑框将自动添加到所选库的底部。 -
在空白编辑框中输入
C:UsersPublicDocumentsAutodeskAcade 2025LibsPanelABPB-PUSHBUTTONS。 - 在“项目特性”对话框中选择 OK 按钮以保存此对话框中所做的更改。
-
从
面板 > 插入元件封装 > 插入封装下拉列表中选择用户定义列表（User Defined List）工具；“面板封装: 按目录或描述选择并插入”对话框将显示。 - 从此对话框中选择 800T-A2A 目录，然后选择 OK 按钮；系统将提示您指定 AB/ABPB3 的位置。
-
在命令提示下输入 15,20 并按
ENTER键；系统将提示您选择旋转。 -
在命令提示下输入 H 表示水平方向，然后按
ENTER键；系统将提示您指定旋转角度。 -
按
ENTER键接受默认值 0 作为旋转角度；“面板布局 - 元件插入/编辑”对话框将显示。 - 在“元件标记”区域的“标记”编辑框中输入 PB1。
-
从“描述”区域中选择
默认值（Defaults）按钮；“描述（常规）”对话框将显示。 - 在“描述（常规）”对话框中，选择“按钮的通用描述”标题下方的 START；此对话框中的按钮将被激活。
- 从“描述（常规）”对话框中选择 OK；描述将显示在“描述”区域的“第 1 行”编辑框中。
-
从“面板布局 - 元件插入/编辑”对话框中选择 OK。如果显示“更新其他图形”消息框，请在此消息框中选择

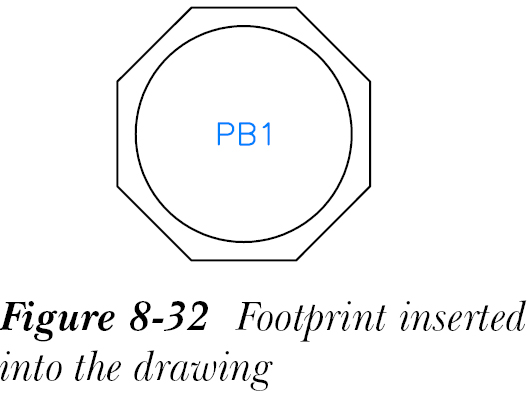

跳过（Skip）按钮。按钮 (PB1) 的封装将被插入到图形中，如图 8-32 所示。
保存图形文件
- 从
应用程序菜单（Application Menu）中选择保存（Save）以保存图形文件。
