自测题

自测题

回答以下问题，然后与本章末尾给出的答案进行比较：

1. __ 工具用于将完整的 PLC 模块插入图形中。
2. _____ 工具用于启动自动图形创建过程。
3. 您可以通过在“图形特性”对话框的 __ 选项卡中选中 _____ 复选框，基于 PLC 地址标记元件。
4. PLC 模块不能作为单个块插入。（对/错）
5. PLC 模块可以使用各种图形符号构建。（对/错）
6. “PLC 数据库文件编辑器”工具仅用于创建 PLC 模块。（对/错）

复习题

回答以下问题：

1. 以下哪个命令用于插入参数化 PLC 模块？

(a) AEPLC (b) AEPLCDB

(c) AESS2PLC (d) AEPLCP

2. 以下哪个工具用于将整个模块复制到新模块中？

(a) 电子表格到 PLC I/O 实用程序 (b) 插入 PLC（完整单元）

(c) PLC 数据库文件编辑器 (d) Surfer

3. 您可以将 PLC I/O 点作为独立符号或完整的 PLC 模块插入图形中。（对/错）
4. 在插入参数化 PLC 模块时，您可以断开模块并在不同位置重新开始。（对/错）
5. “电子表格到 PLC I/O 实用程序”工具仅用于读取 Excel 电子表格文件。（对/错）

练习

练习 1

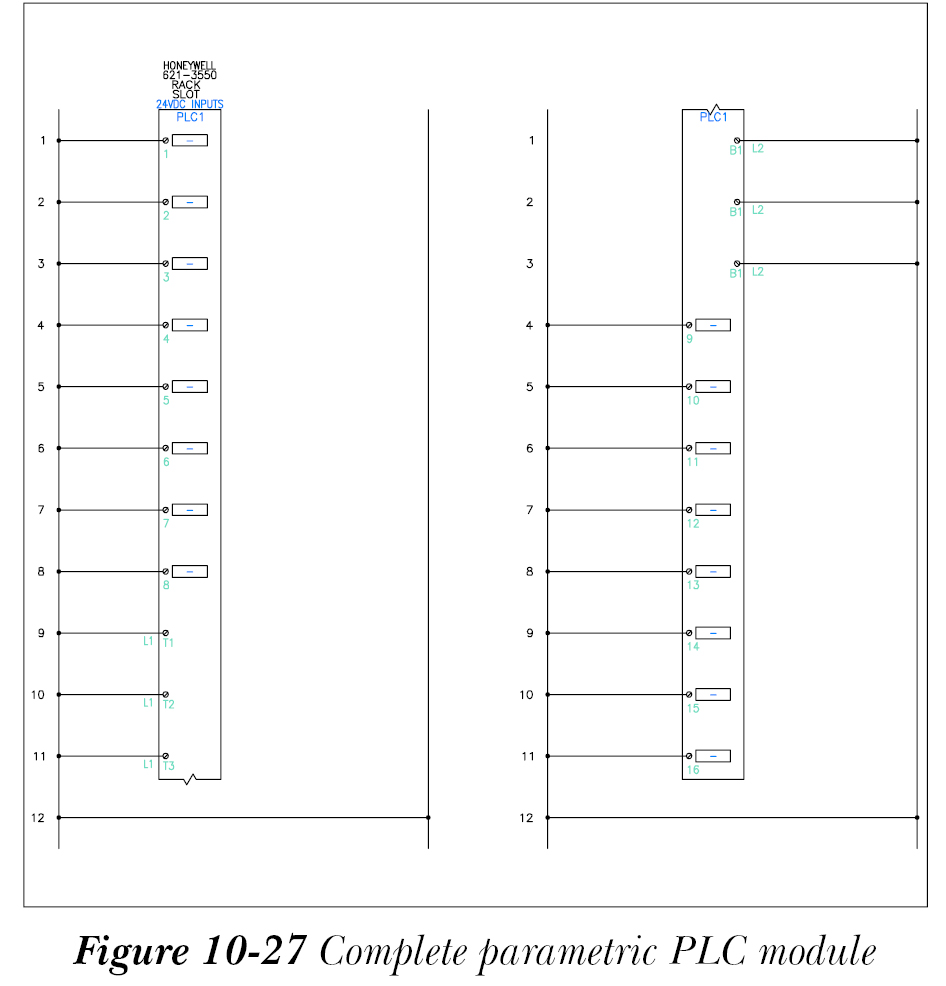

在 NEW_PROJECT 项目中创建一个名为 C10_exer01.dwg 的新图形，然后按照以下规格将梯形图插入图形中：宽度 = 6，间距 = 1，第 1 个参考 = 1，梯级 = 12。接下来，使用“插入 PLC（参数化）”工具插入具有以下规格的 PLC 模块：HONEYWELL，离散输入，621-3550，16 点输入模块。接下来，在第 11 梯级处断开模块，然后按照以下规格插入新的梯形图：宽度 = 6，间距 = 1，第 1 个参考 = 1，梯级 = 12。再次使用“插入 PLC（参数化）”工具继续之前的 PLC 模块。图 10-27 显示了完整的参数化 PLC 模块。（预计时间：20 分钟）

练习 2

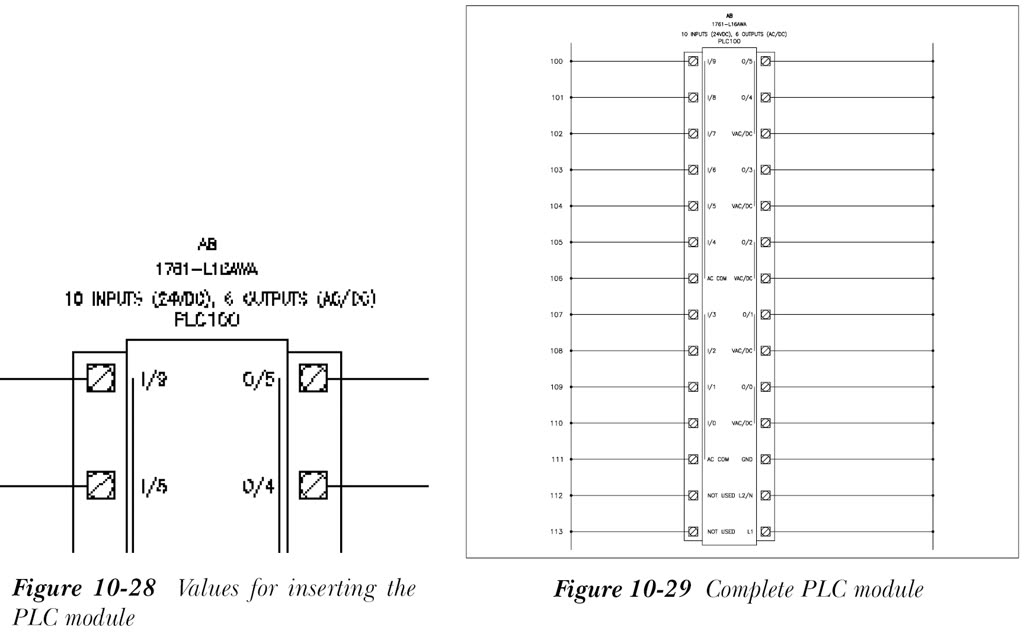

在 NEW_PROJECT 项目中创建一个名为 C10_exer02.dwg 的新图形，然后向其中插入梯形图。此外，使用“插入 PLC（完整单元）”工具将 PLC 模块 [L16-AWA 10in/out AC-DC/115AC-DC（3/4” 间距）] 插入梯形图中。图 10-28 显示了用于插入 PLC 模块的值。图 10-29 显示了完整的 PLC 模块。（预计时间：15 分钟）

提示：接受“编辑 PLC 模块”对话框中的默认值。

自测题答案

1. 插入 PLC（完整单元）
2. 电子表格到 PLC I/O 实用程序
3. 插入时搜索 PLC I/O 地址，元件
4. 错
5. 对
6. 错
