手动插入封装

手动插入封装

命令: AEFOOTPRINTMAN

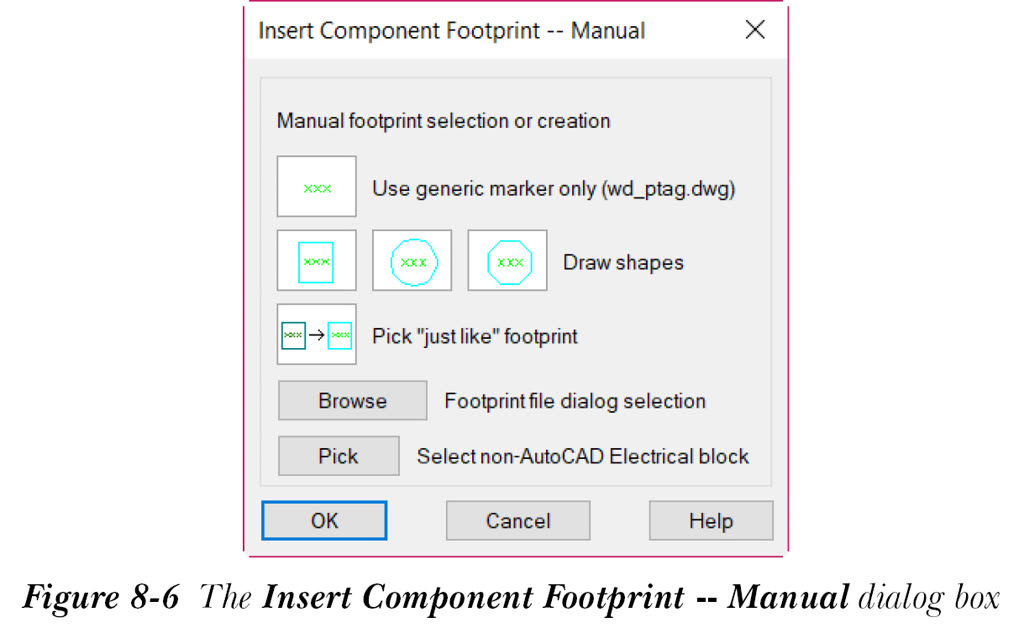

您可以手动插入封装。为此，请从“面板”选项卡的“插入元件封装”面板中的“插入封装”下拉列表中选择“手动”工具，参见图 8-1；将显示“插入元件封装 -- 手动”对话框，如图 8-6 所示。

从此对话框中选择所需的封装形状。根据所选的封装形状，系统将提示您指定封装的位置。指定位置；将显示“面板布局 - 元件插入/编辑”对话框。在此对话框中指定所需选项，然后选择“确定”按钮以将封装插入图形。
