教程 1

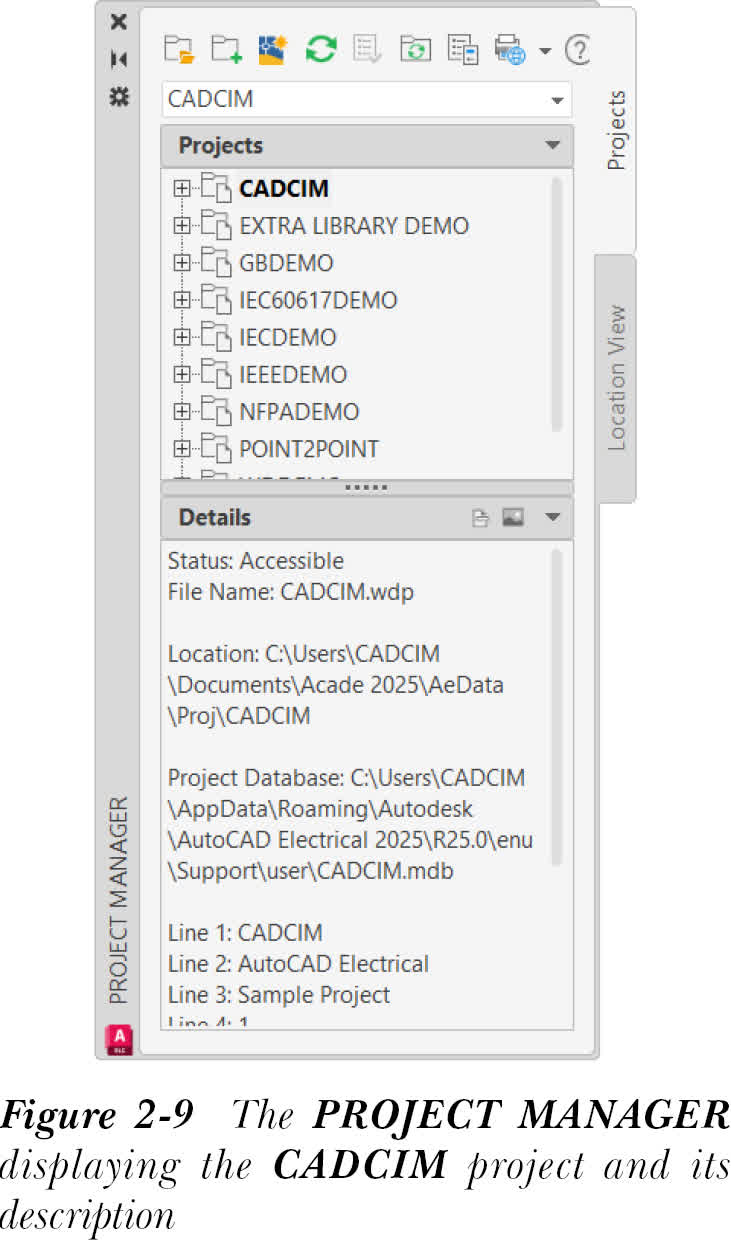

在本教程中，您将创建一个新项目并向其中添加项目说明，请参见图 2-9。您还将在项目中创建一个新图形。（预计时间：10 分钟）

完成本教程需要以下步骤：

a. 创建新项目。

b. 打开 CADCIM 项目。

c. 创建新图形。

创建新项目

通过双击计算机桌面上的 AutoCAD Electrical 2025 快捷方式图标来启动 AutoCAD Electrical 2025。
在 AutoCAD Electrical 2025 界面中，选择“开始”选项卡中的“新建”按钮。默认情况下，“项目管理器”显示在屏幕左侧。如果未显示，请从“项目”选项卡的“项目工具”面板中选择“管理器”工具。或者，从“ACE:Main Electrical 2”工具栏中选择“项目管理器”工具以显示“项目管理器”。

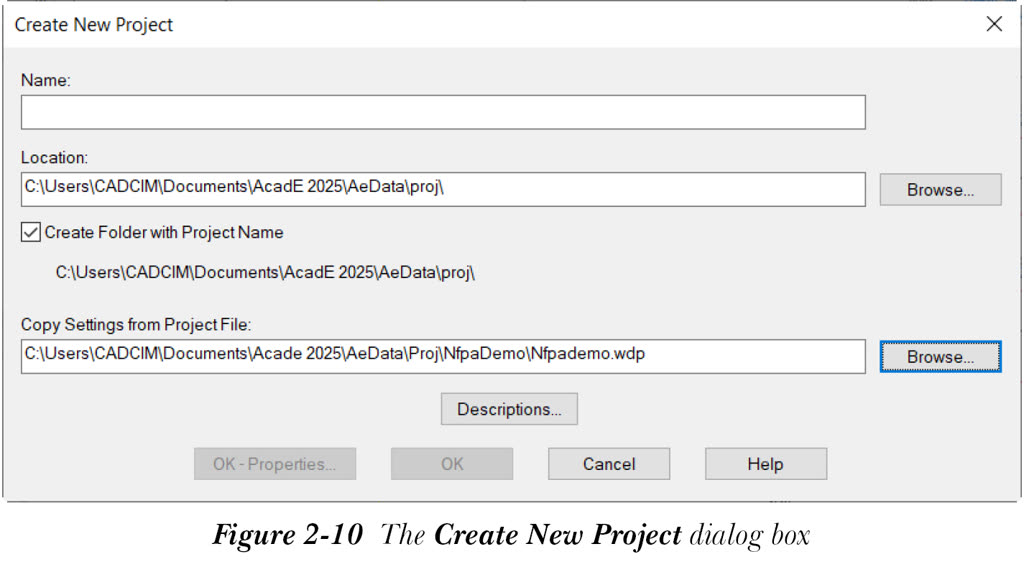

在“项目管理器”中，确保选择“项目”选项卡。接下来，选择“新建项目”按钮；将显示“创建新项目”对话框，如图 2-10 所示。

在“名称”编辑框中输入 CADCIM。
选择“浏览”按钮；将显示“浏览文件夹”对话框。默认情况下，此对话框中选中 Proj 文件夹。选择“确定”按钮；项目的位置将自动显示在“位置”编辑框中。
选中“使用项目名称创建文件夹”复选框（如果未选中）。
默认情况下，现有项目的名称和路径显示在“从项目文件复制设置”编辑框中，为 c:UsersUser NameDocumentsAcade 2025AeDataprojNFPAdemoNFPAdemo.wdp。如果未显示，请选择“浏览”按钮；将显示“选择项目文件”对话框。选择 NFPADemo 文件夹，然后选择 NFPAdemo.wdp 项目文件。

接下来，选择“打开”按钮；现有项目的路径和名称将显示在“从项目文件复制设置”编辑框中。

LINE1= CADCIM

LINE2= AutoCAD Electrical

LINE3= Sample Project

LINE4= 1

LINE5= 25/06/2024

LINE6= Sham

LINE7= John

LINE8= Crystal

LINE9= 1.00

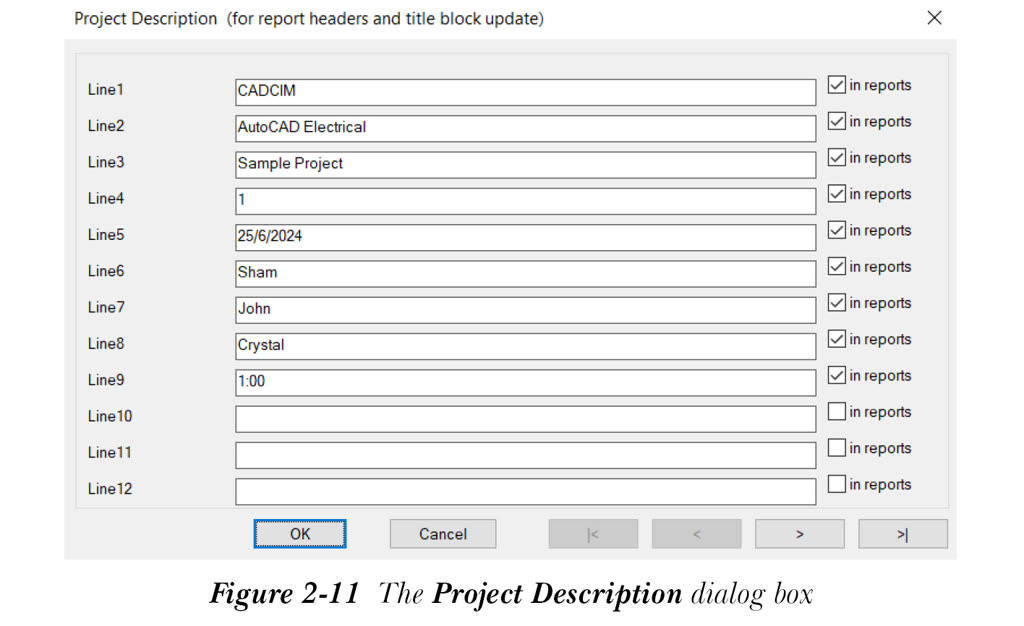

接下来，选中与这些行对应的“在报表中”复选框，以将此说明包含在报表中，请参见图 2-11。

注

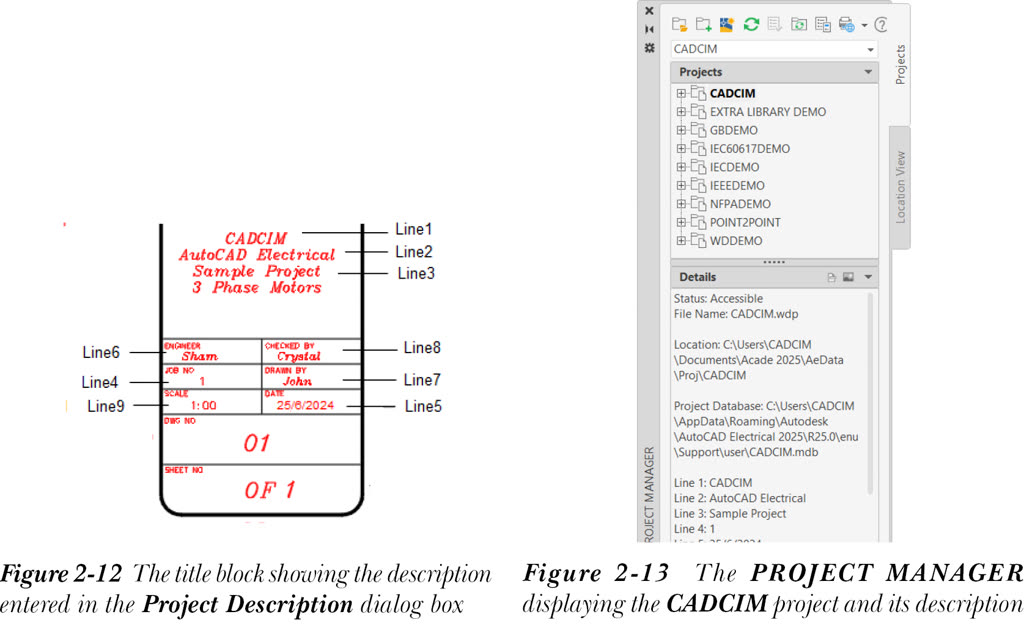

您在“项目说明”对话框的说明行中输入的信息将在更新标题栏后显示在 CADCIM 项目图形文件标题栏的特定位置，如图 2-12 所示。标题栏的更新将在第 12 章中详细说明。

从“项目说明”对话框中选择“确定”按钮，以保存在此对话框中所做的更改。
从“创建新项目”对话框中选择“确定”按钮。您会注意到 CADCIM 项目以粗体文本显示在“项目管理器”中显示的项目列表的顶部，请参见图 2-13。
接下来，从“项目管理器”中选择 CADCIM 项目。
从“详细信息/预览”展开面板中选择“详细信息”按钮。您会注意到在“项目说明”对话框前九行中输入的项目说明/信息显示在“详细信息/预览”区域中，如图 2-13 所示。

注

建议将后续章节中的所有教程保存在 CADCIM 项目中。
如果 CADCIM 项目未显示在“项目管理器”的“项目”展开面板中，请从“项目选择”下拉列表中选择“打开项目”选项；将显示“选择项目文件”对话框。从“查找范围”下拉列表中选择 Proj 文件夹，然后双击 CADCIM 文件夹名称。接下来，选择 CADCIM 文件并选择“打开”按钮；CADCIM 项目将显示在“项目”展开面板中，并成为活动项目。

创建新图形

在“项目管理器”中，选择“新建图形”按钮；将显示“创建新图形”对话框。

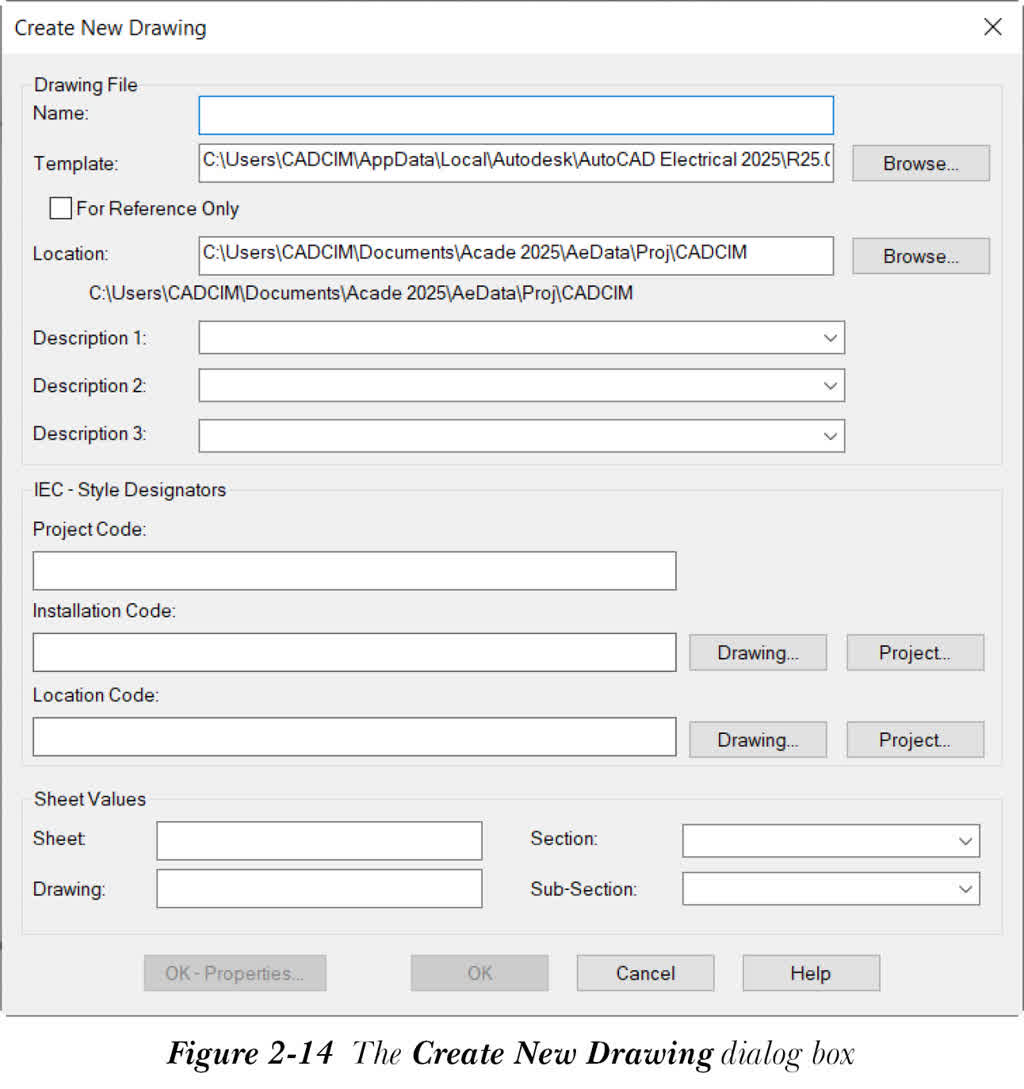

在“名称”编辑框中输入 C02_tut01。接下来，选择“浏览”按钮；将显示“选择样板”对话框。在此对话框中，从显示的列表中选择 ACAD_ELECTRICAL.dwt，然后选择“打开”按钮；样板的名称和路径将显示在“样板”编辑框中，请参见图 2-14。

清除“仅用于参考”复选框（如果已选中）。接下来，选择“位置”编辑框右侧提供的“浏览”按钮；将显示“浏览文件夹”对话框。默认情况下，选中 CADCIM 项目。选择“确定”按钮；图形的位置将自动显示在“位置”编辑框中。
在“说明 1”编辑框中输入 3 Phase Motors。
在“说明 2”编辑框中输入 Motor Control Circuit，并在“图纸值”区域的“图形”编辑框中输入 01。

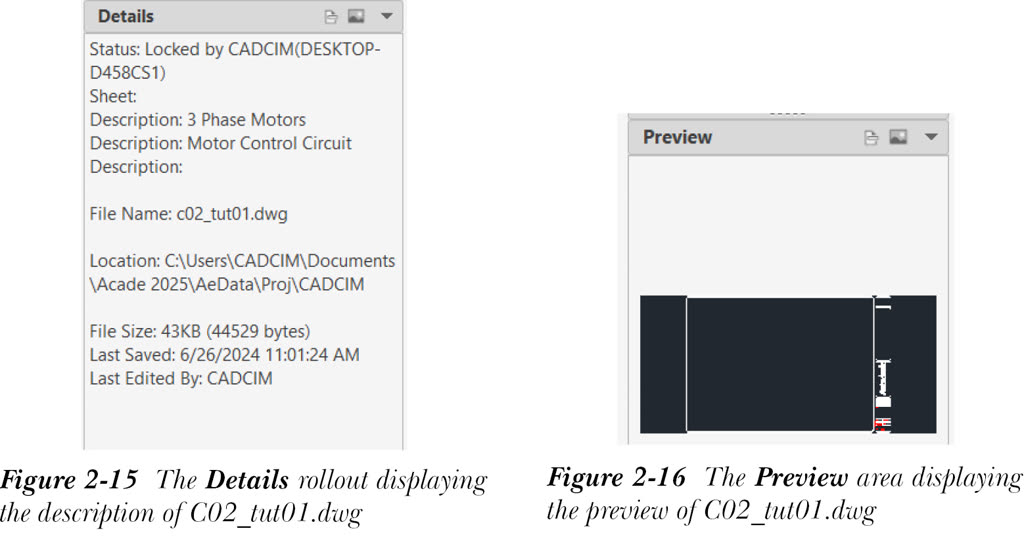

从“创建新图形”对话框中选择“确定”按钮；您会注意到您创建的图形已添加到活动项目中。要查看您创建的图形，请在“项目管理器”中双击 CADCIM；将显示图形列表，并且图形 C02_tut01.dwg 以粗体文本显示在“项目管理器”中。在这种情况下，活动项目是 CADCIM；因此，该图形将添加到此项目中。单击该图形，图形的详细信息和预览将显示在“项目管理器”中，如图 2-15 和 2-16 所示。
