教程 1

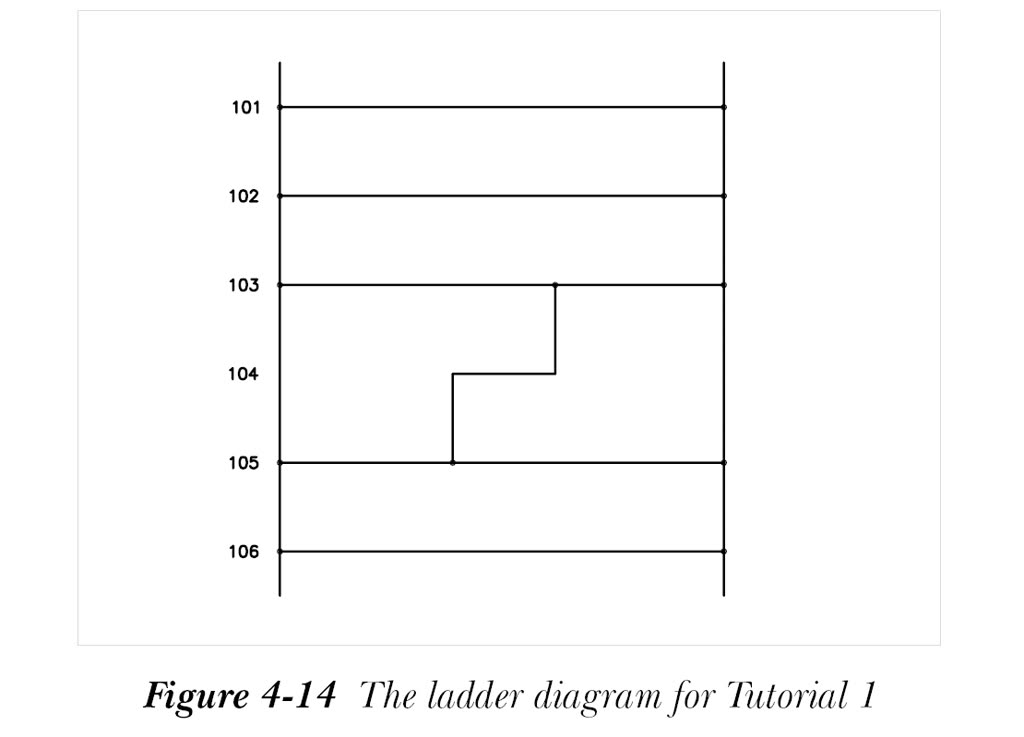

在本教程中，您将把梯形图插入到第 2 章教程 1 中创建的图形中，然后通过修剪梯级来修改它。您还将在梯级之间添加导线，如图 4-14 所示。（预计时间：15 分钟）
完成本教程需要执行以下步骤：
a. 打开、保存图形，并将其添加到 CADCIM 项目图形列表。
b. 将梯形图插入到图形中。
c. 修剪梯形图梯级。
d. 向梯形图添加导线。
e. 保存图形文件。
打开、保存图形并将其添加到 CADCIM 项目列表
- 打开
C02_tut01.dwg文件，然后将其另存为C04_tut01.dwg。
您也可以从 www.cadcim.com 下载该文件。文件路径如下：
Textbooks > CAD/CAM > AutoCAD Electrical > AutoCAD Electrical 2025: A Tutorial Approach
- 在 CADCIM 项目的 TUTORIALS 子文件夹上单击鼠标右键；将显示快捷菜单。接下来，从快捷菜单中选择“添加活动图形”选项；“将项目默认值应用于图形设置”消息框将显示。从该消息框中选择“是”按钮；
C04_tut01.dwg将添加到 CADCIM 项目的 TUTORIALS 子文件夹中图形列表的底部。接下来，从“应用程序菜单”中选择“保存”以保存图形。
将梯形图插入到图形中

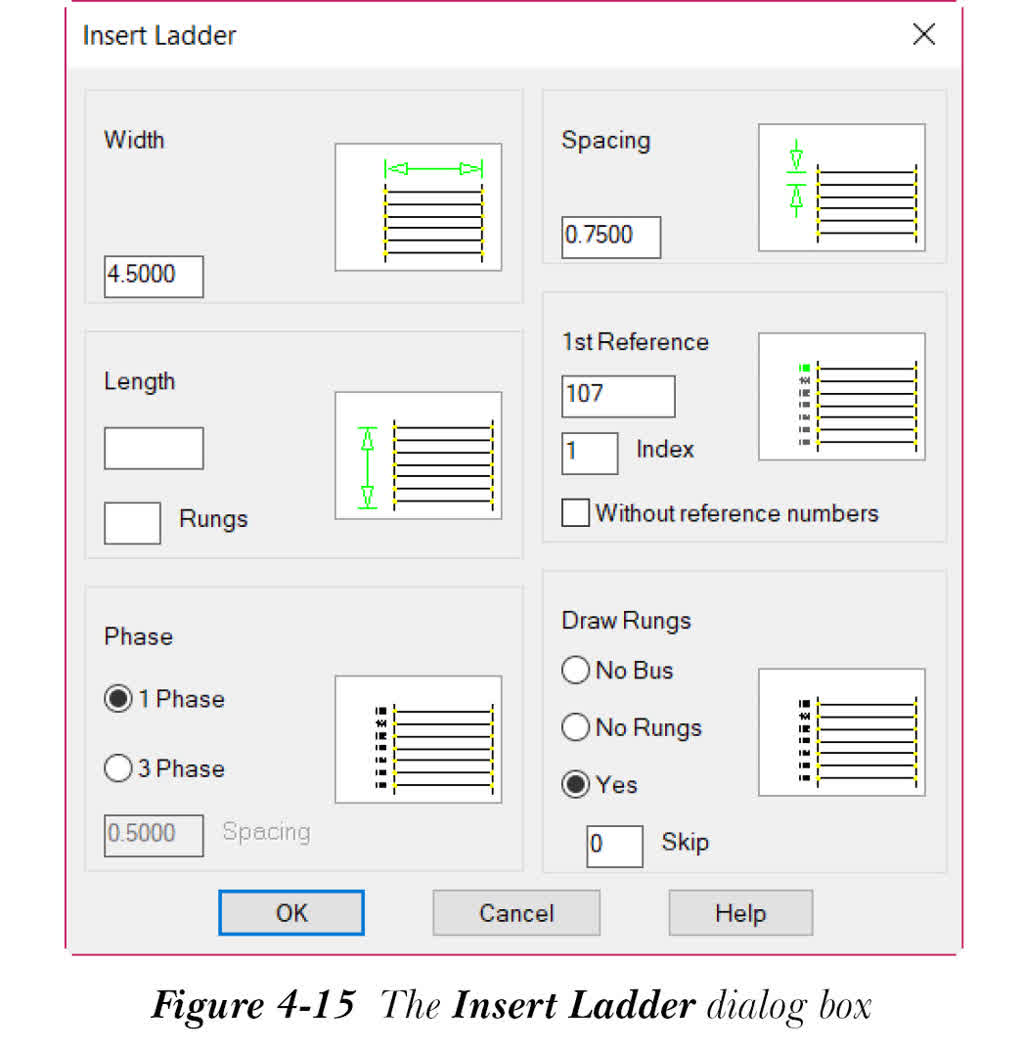

- 要将梯形图插入到图形中，请从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉列表中选择“插入梯形图”工具；“插入梯形图”对话框将显示，请参见图 4-15。默认情况下，“相”区域中的“1 相”单选按钮处于选中状态。如果未选中，则选择它。
-
在“宽度”区域的“宽度”编辑框中输入
5.0。 -
在“间距”区域的“间距”编辑框中输入
1.0。 -
在“第 1 个参考”编辑框中输入
101。同时，确保“索引”编辑框中输入了1。
确保“无参考编号”复选框处于清除状态。
-
在“梯级”编辑框中输入
6，然后在“插入梯形图”对话框的“长度”编辑框中单击；梯形图的长度将自动计算，并在“长度”编辑框中显示值5.5000。“绘制梯级”区域中的“是”单选按钮默认处于选中状态。 -
确保“绘制梯级”区域的“跳过”编辑框中输入了
0。 -
选择“确定”按钮；系统将提示您指定第一个梯级的起始位置。在命令提示下指定起始位置为

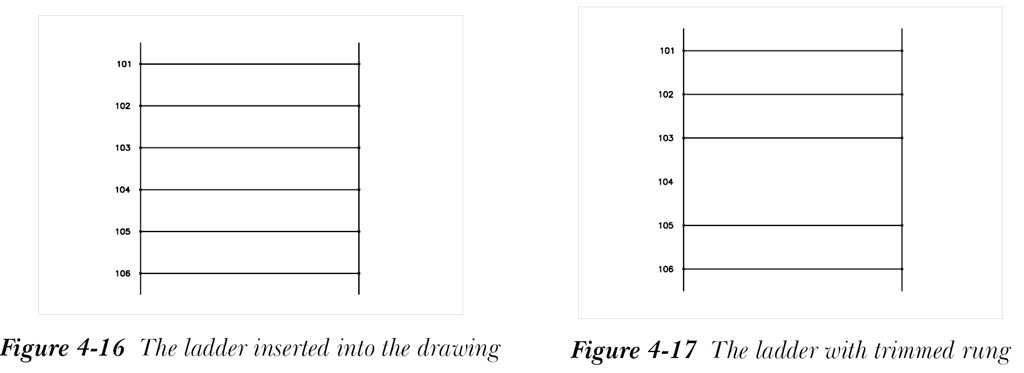

7,14，然后按ENTER键；梯形图将插入到图形中，如图 4-16 所示。
修剪梯形图梯级
- 从“原理图”选项卡的“编辑导线/导线编号”面板中选择“修剪导线”工具；将显示选择框，系统将提示您选择要修剪的导线。选择梯级 104；该梯级将从梯形图中修剪掉，如图 4-17 所示。
-
按
ENTER键退出命令。
向梯形图添加导线

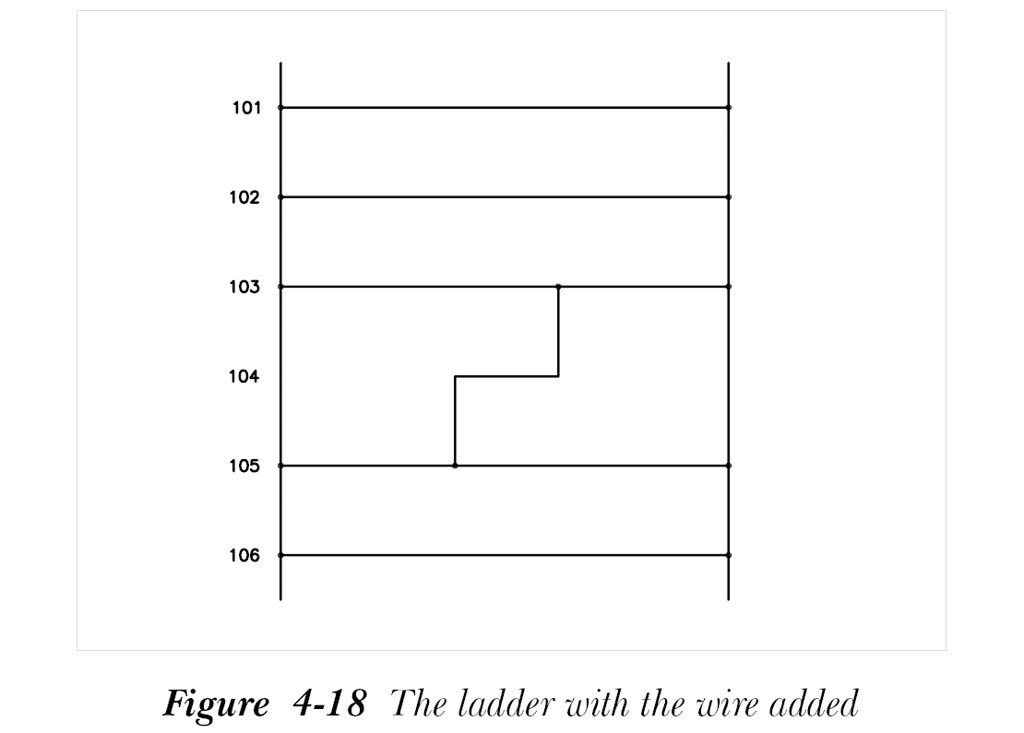

- 从“原理图”选项卡的“插入导线/导线编号”面板中选择“导线”工具；系统将提示您指定导线的起点。在图 4-18 所示的位置向梯形图添加导线。接下来，按
ENTER键退出命令。
保存图形文件
- 从“应用程序菜单”中选择“保存”以保存
C04_tut01.dwg图形文件。
注意
建议将后续章节中给出的所有教程都保存在 CADCIM 项目的 TUTORIALS 子文件夹中。
