自测题
回答以下问题，然后与本章末尾给出的答案进行比较：
- 以下哪个命令用于插入连接器？
(a) AECONNECTOR (b) AECONNECTORPIN
(c) AEWIRE (d) AECONNECTORLIST
- __ 工具用于增加连接器的长度。
- __ 工具用于在图形中插入 WBlock 回路。
- 连接器用于在单个连接点处连接一根导线或一组导线。（对/错）
- 当您选择“旋转连接器”工具时，连接器的方向会在水平和垂直位置之间切换。（对/错）
- “交换连接器引脚”工具用于交换引脚编号和引脚位置。（对/错）
复习题
回答以下问题：
- 以下哪个工具用于创建新回路？
(a) 移动回路 (b) 复制回路
(c) 插入保存的回路 (d) 将回路保存到图标菜单
- “拆分块”对话框中的哪个单选按钮用于在连接器断开处绘制直线？
(a) 绘制它 (b) 锯齿线
(c) 直线 (d) 允许垫片/断开
- “挪移”工具用于沿导线移动连接器。（对/错）
- 通过选择“旋转连接器”工具，可以将连接器沿顺时针方向旋转。（对/错）
练习题
练习 1

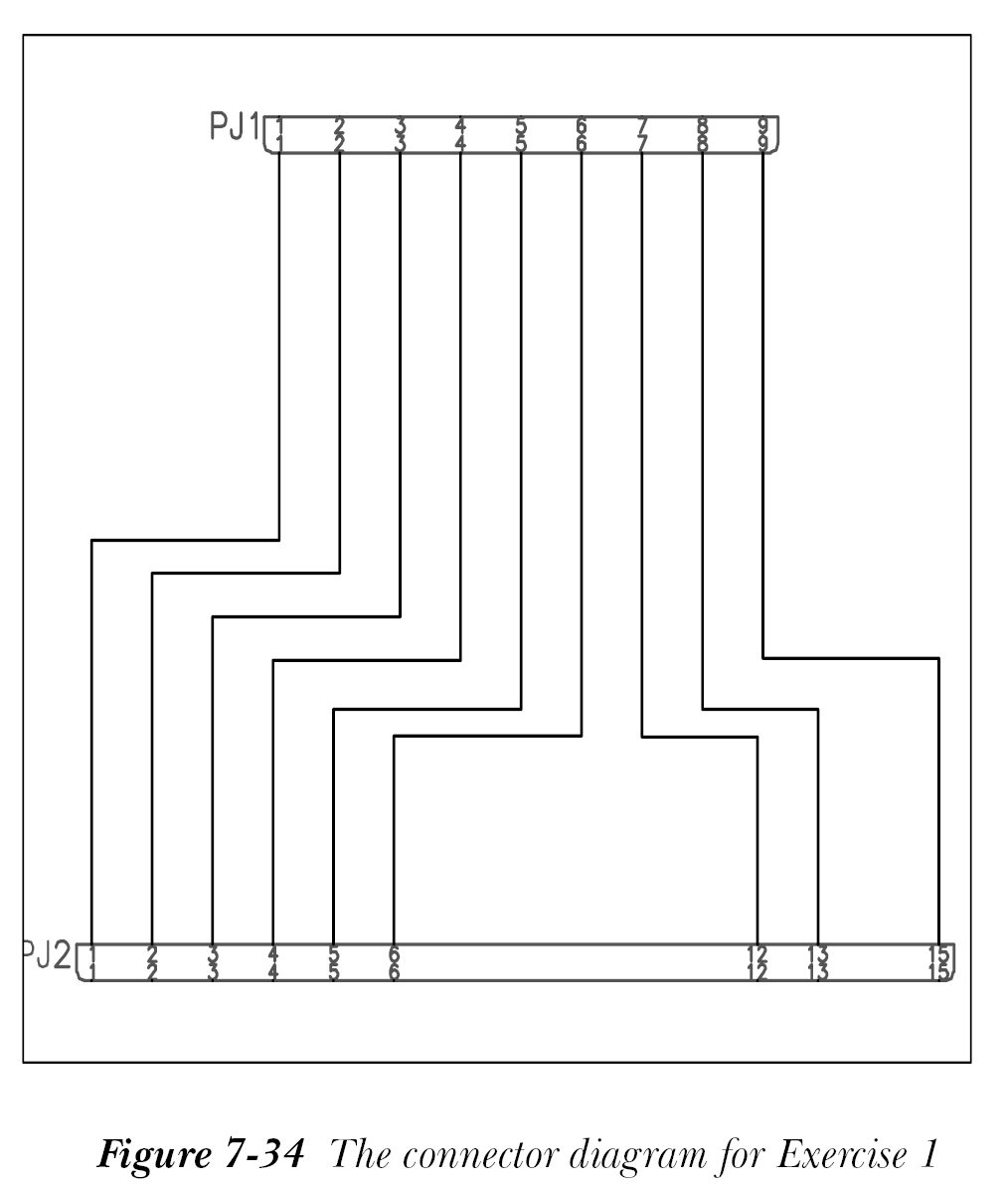

创建如图 7-34 所示的连接器图，然后使用“删除连接器引脚”工具删除引脚 7、8、9、10、11 和 14。接下来，将图形保存为 C07_exer01.dwg。 （预计时间：20 分钟）
练习 2

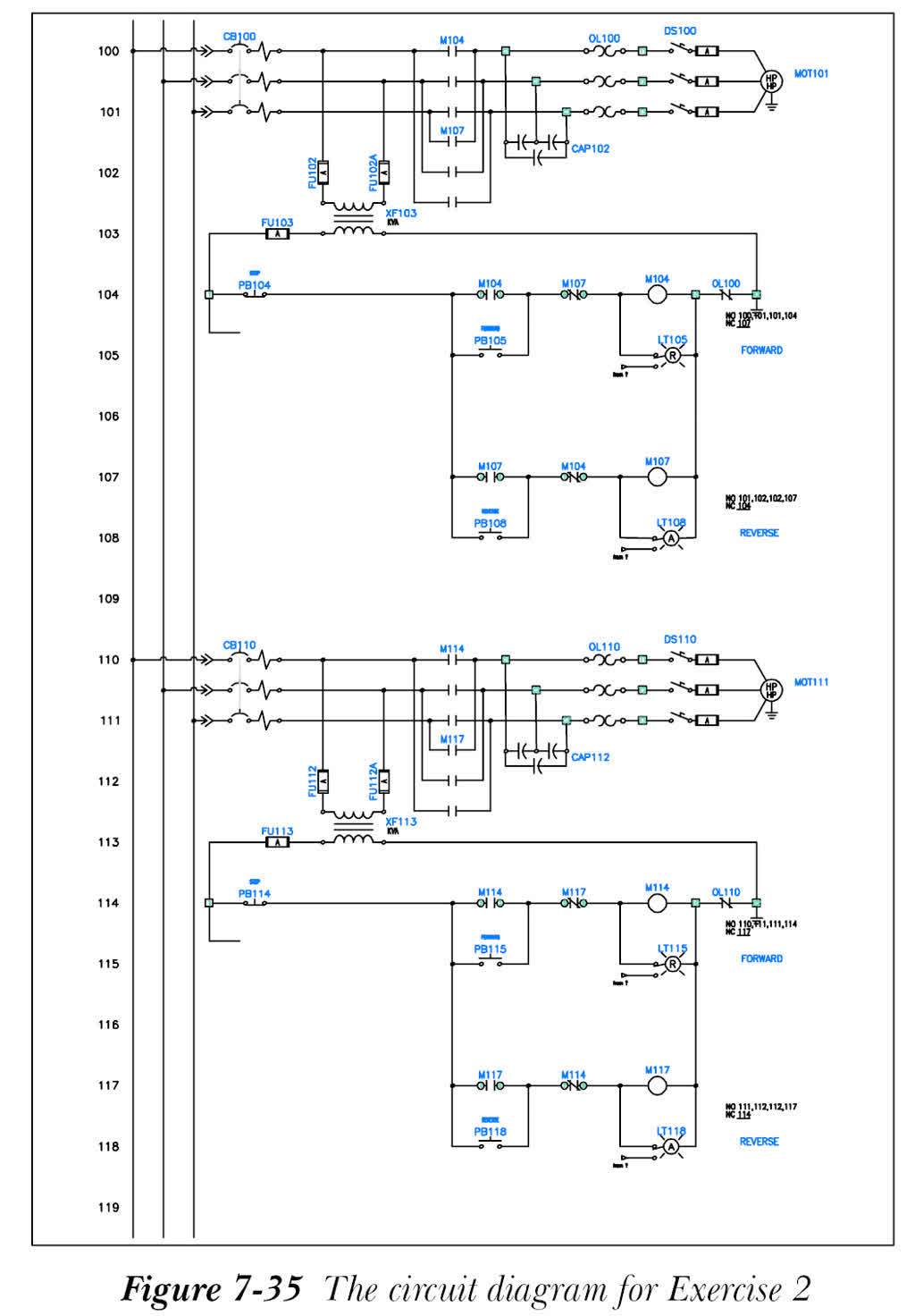

创建具有以下参数的三相梯形图：间距 = 1.000，相区域间距 = 0.5000，梯级 = 20，参考编号 = 100。接下来，在“插入元件”对话框的“NFPA：保存的用户回路”区域中，将保存的回路“用户回路 24”插入到梯级 100 处。然后，复制此回路并将其放置在梯级 110 处，如图 7-35 所示。在“将回路保存到图标菜单”对话框中以名称 Trial_circ_2 保存该回路。 （预计时间：20 分钟）
自测题答案
- a
- 拉伸连接器
- 插入 WBlock 回路
- 对
- 对
- 错
