编辑面板封装查阅数据库文件
命令: AEFOOTPRINTDB

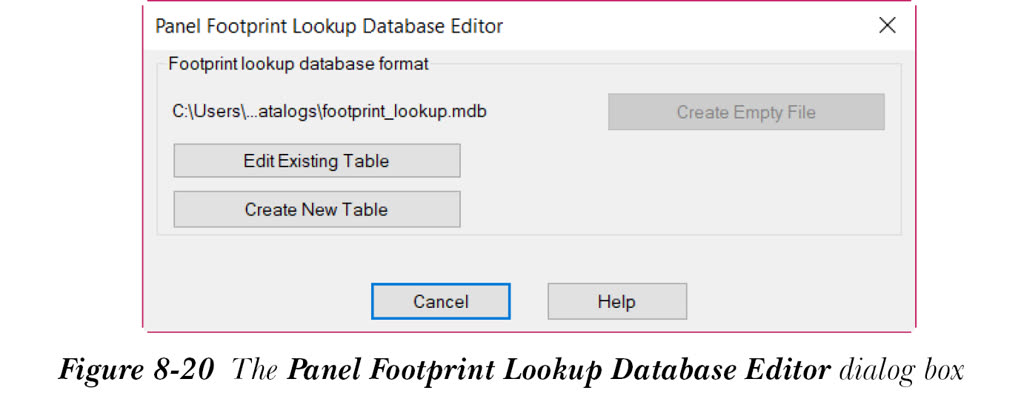

封装数据库编辑器（Footprint Database Editor） 工具用于创建新的封装查阅表和编辑现有的封装查阅表。封装查阅数据库文件的默认位置为 C:UsersUser NameDocumentsAcade 2025AeDataen-USCatalogs。封装数据库文件的名称为 footprint_lookup.mdb。封装数据库文件包含每个制造商代码对应的表，并且封装查阅表名称必须与制造商代码匹配。要创建或编辑封装数据库文件，请从“面板”选项卡的“其他工具”面板中选择 封装数据库编辑器（Footprint Database Editor） 工具；“面板封装查阅数据库编辑器”对话框将显示，如图 8-20 所示。
编辑现有表（Edit Existing Table） 按钮用于编辑现有的封装查阅表。为此，请选择 编辑现有表（Edit Existing Table） 按钮；“表编辑”对话框将显示。选择要编辑的表，然后从“表编辑”对话框中选择 OK 按钮；“封装查阅”对话框将显示。接下来，从显示的列表中选择一个零件编号；编辑记录（Edit Record） 和 删除（Delete） 按钮将被激活。您可以根据需要分别通过选择 编辑记录（Edit Record） 或 新建（Add New） 按钮来编辑或添加记录。接下来，选择 OK/Save/Exit 按钮以保存记录并退出“封装查阅”对话框。
创建新表（Create New Table） 按钮用于创建新的制造商封装查阅表。为此，请选择 创建新表（Create New Table） 按钮；“输入要创建的新表名称”对话框将显示。
在此对话框中，在“表”编辑框中输入表名称。请注意，表名称应与目录查阅文件中的制造商代码匹配。接下来，从此对话框中选择 OK 按钮；“封装查阅”对话框将显示。选择 新建（Add New） 按钮以添加新记录；“添加封装记录”对话框将显示。“添加封装记录”对话框中的选项已在前面讨论过。在“添加封装记录”对话框中输入所需信息，然后选择 OK 按钮；此新封装记录的详细信息将显示在“封装查阅”对话框中。现在，您可以使用“封装查阅”对话框中的不同选项来编辑此记录。选择 OK/Save/Exit 按钮以保存记录并退出此对话框。
创建空文件（Create Empty File） 按钮仅在指定的位置不存在默认的 Footprint_lookup.mdb 文件时才会被激活。此按钮用于创建空白的封装查阅文件。
