交换和更新块

命令: AESWAPBLOCK

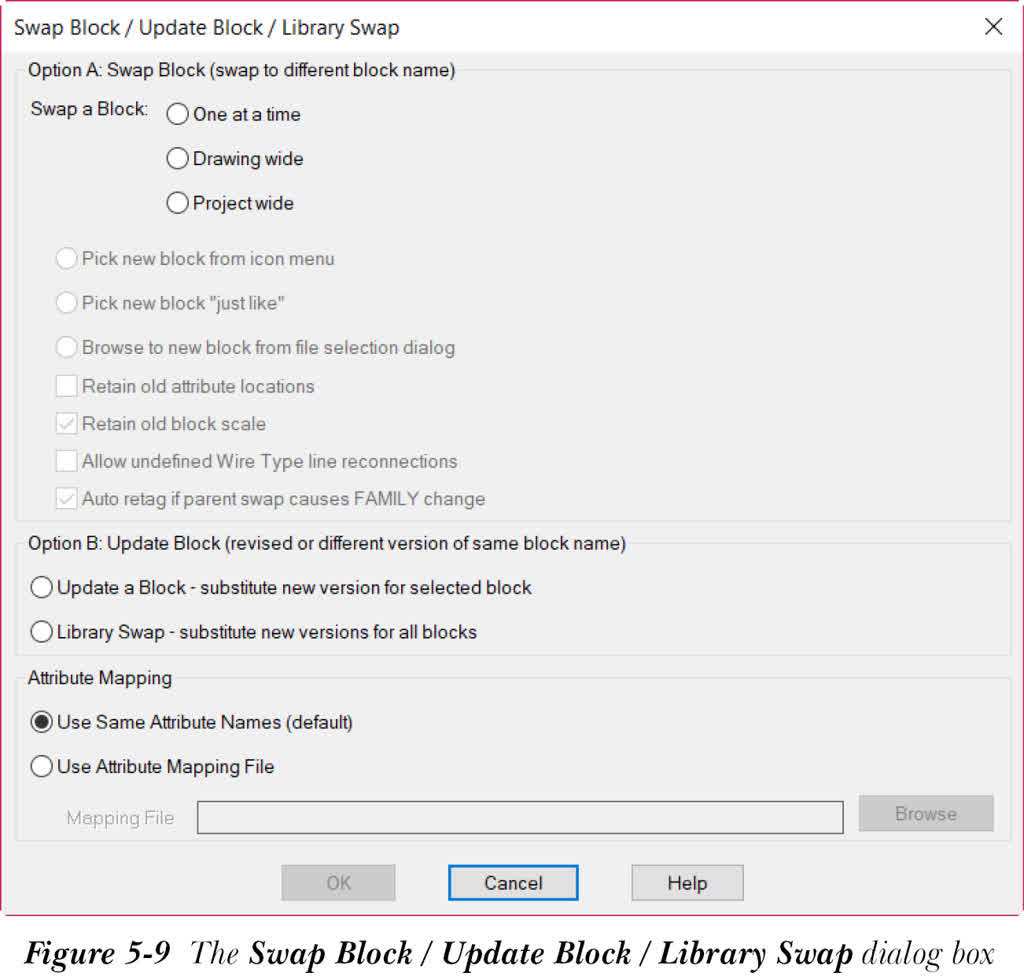

“交换/更新块”工具用于替换或更新图形中的块。此外，如果库已更改，此工具还用于更新图形。要替换或更新块，请从“原理图”选项卡的“编辑元件”面板中选择“交换/更新块”工具；将显示“交换块/更新块/库交换”对话框，如图 5-9 所示。

在此对话框中，“选项 A: 交换块（交换为不同的块名称）”和“选项 B: 更新块（同一块名称的修订版或不同版本）”区域中一次只能使用一个区域。

仅当您从“选项 A: 交换块（交换为不同的块名称）”或“选项 B: 更新块（同一块名称的修订版或不同版本）”区域中选择任一选项时，“交换块/更新块/库交换”对话框中的“确定”按钮才会激活。指定设置后选择此按钮。
