生成端子排表格

生成端子排表格

命令：AETSEGENERATOR

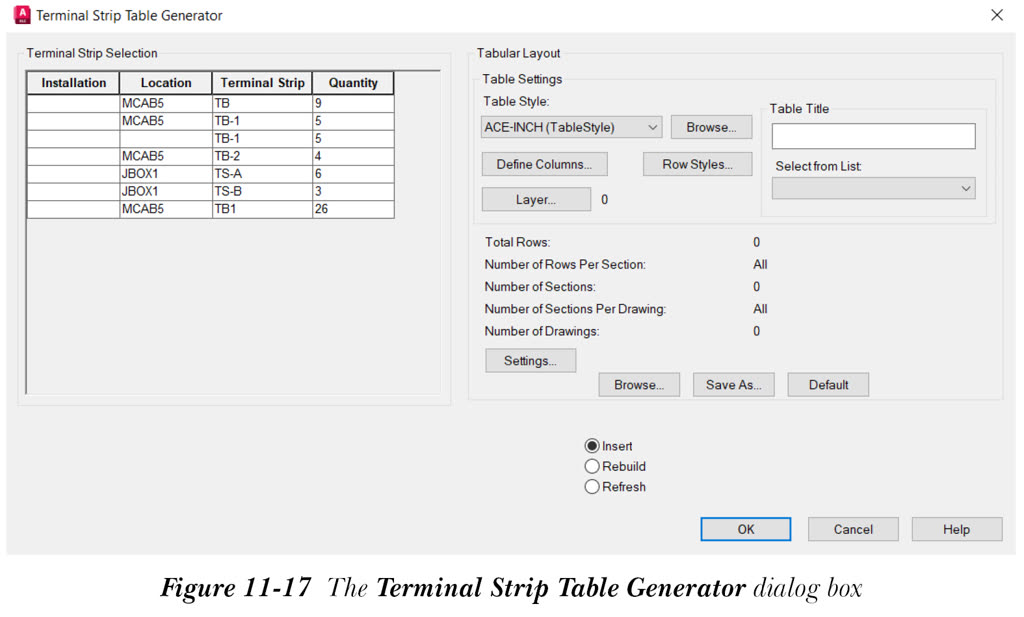

“端子排表格生成器”工具用于创建图形以及端子排表格。此工具还用于以表格形式将一个或多个端子排插入到图形中。此工具还用于重建、刷新当前项目中存在的现有端子排表格，并将新创建的图形添加到当前项目。要插入表格端子排，请从“面板”选项卡的“端子封装”面板中选择“表格生成器”工具；将显示“端子排表格生成器”对话框，如图 11-17 所示。

您可以将端子排作为单个对象插入，也可以将其拆分为多个表格对象。将根据需要创建新图形，并自动将其添加到当前项目。请注意，您选择的端子排将在新图形中开始。

如果您单击“端子排选择”区域中的任何列标题，此区域中的端子排将相应地排序。

现在，要将端子排表格插入到图形中，请从“端子排选择”区域中选择端子排。接下来，在“表格布局”区域中进行所需的更改，并选择“插入”单选按钮（如果尚未选择）。在“端子排表格生成器”对话框中选择“确定”按钮；将显示“表格已插入”消息框。此消息框显示表格已插入到图形中。它还显示新图形的路径和位置。在“表格已插入”消息框中选择“确定”按钮以退出对话框。您会注意到新图形已添加到当前项目的末尾。

注意

您还可以使用 SHIFT 或 CTRL 键，或通过单击并拖动鼠标，从“端子排选择”区域中选择多个端子排。
