教程 1
在本教程中，您将更改图形中导线编号的图形特性，然后更新导线编号。（预计时间：15 分钟）
完成本教程需要执行以下步骤：
a. 打开图形 DEMO05.DWG。
b. 将图形另存为 C12_tut01.dwg。
c. 将图形添加到 CADCIM 项目列表。
d. 在“图形特性”对话框中更改导线编号的格式。
e. 保存图形。
打开和保存图形
- 激活 CADCIM 项目，打开图形
DEMO05.DWG，并将其另存为C12_tut01.dwg。
将活动图形添加到活动项目图形列表
- 如前所述，将图形
C12_tut01.dwg添加到 CADCIM 项目列表。然后，将其移动到 TUTORIALS 子文件夹。
注意
如果显示“更新端子关联”消息框，请在该消息框中选择“是”按钮；C12_tut01.dwg 将被添加到 CADCIM 项目中。
- 从应用程序菜单中选择“保存”以保存图形。
更改图形特性
-
在项目管理器中右键单击
C12_tut01.dwg图形文件；将显示快捷菜单。从快捷菜单中选择“特性”>“图形特性”；将显示“图形特性”对话框。 -
默认情况下，已选择“图形设置”选项卡。在“图纸值”区域的“图纸”编辑框中输入
01。 -
选择“导线编号”选项卡，在“导线编号格式”区域的“格式”编辑框中输入
W-%S%N。 - 在“图形特性”对话框中单击“确定”按钮以保存更改并退出。
- 从“原理图”选项卡的“插入导线/导线编号”面板中选择“导线编号”工具；将显示“Sheet01 - 导线标记”对话框。

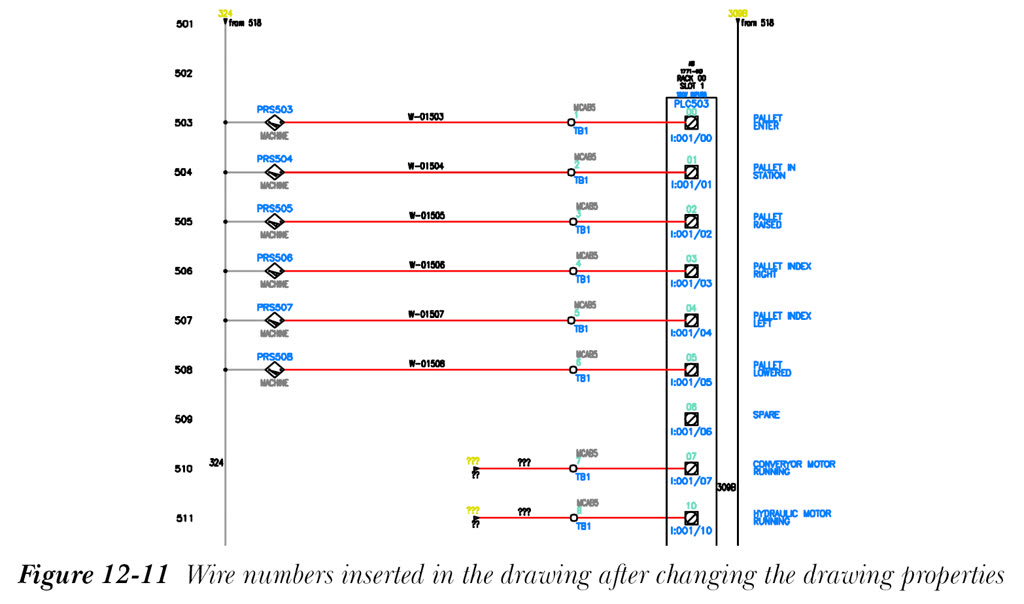

- 接受默认值，然后单击“整个图形”按钮；导线编号将插入到整个图形的导线中，如图 12-11 所示。
保存图形文件
- 从应用程序菜单中选择“保存”以保存图形文件
C12_tut01.dwg。
