从单线元件更新原理图元件

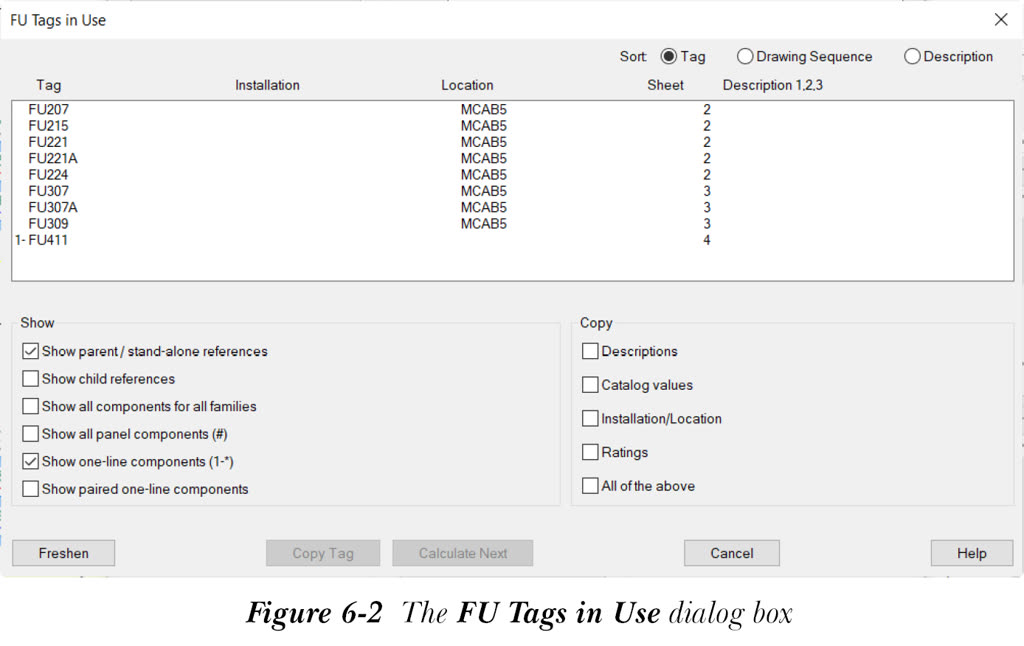

您可以从单线元件更新原理图元件。换句话说，您可以将描述、目录值、安装/位置代码等信息从单线元件复制到原理图元件。为此，请从“原理图”选项卡的“编辑元件”面板中的“编辑元件”下拉列表中选择 编辑（Edit） 工具，然后从活动图形中选择要更新的原理图元件；将显示“插入/编辑元件”对话框。在此对话框中，从“元件标记”区域中选择“原理图”按钮；将显示“XX 个使用中的标记”对话框。请注意，XX 代表要更新的原理图元件。在此对话框中，从“显示”区域中选择“显示单线元件 (1-
)”复选框；单线元件将与其他元件一起显示，参见图 6-2。
接下来，从列表中选择所需的单线元件。此外，根据需求选择“复制”区域中的复选框，然后选择“复制标记”按钮；将显示“复制标记”对话框。从此对话框中选择“确定”按钮；“复制标记”对话框将消失，并且“插入/编辑元件”对话框将显示原理图元件的更新值。在此对话框中选择“确定”按钮，以从单线元件更新原理图元件。
“显示配对的单线元件”复选框位于“XX 个使用中的标记”对话框的“显示”区域中。您需要选择此复选框以及“显示单线元件 (1-)”复选框和“显示父项/独立参考”复选框，以显示与原理图或面板元件匹配的成对单线元件。
