自测题
回答以下问题，然后与本章末尾给出的答案进行比较：
- 以下哪个命令用于复制元件？
(a) AECOMPONENT (b) AECOPYCOMP
(c) AEWIRE (d) AEAUDIT
- 元件标记的默认格式是 __。
- __ 工具用于更改属性的文字大小和宽度。
- __ 工具用于更新或重标记元件。
- __ 工具用于复制所选元件。
- 电气审核对话框的 __ 按钮用于显示项目中发现的错误的详细信息。
- 电气审核工具用于修正项目中的错误。（对/错）
- 您无法打印审核报表。（对/错）
复习题
回答以下问题：
- 电气审核对话框的以下哪个选项卡显示项目中缺失或重复的导线编号？
(a) 电缆异常 (b) 元件 - 无连接
(c) 导线异常 (d) 导线 - 无连接
- 以下哪个按钮用于垂直或水平对齐元件？
(a) 移动 (b) 拾取主元件
(c) 挪移 (d) 对齐
- 通过选择移动元件按钮，您可以将所选元件从其当前位置或导线位置重新定位，并将其插入到新位置。（对/错）
- 审核工具可找出项目图形中的错误。（对/错）
- 移动/显示属性工具用于移动属性。（对/错）
练习题
练习 1

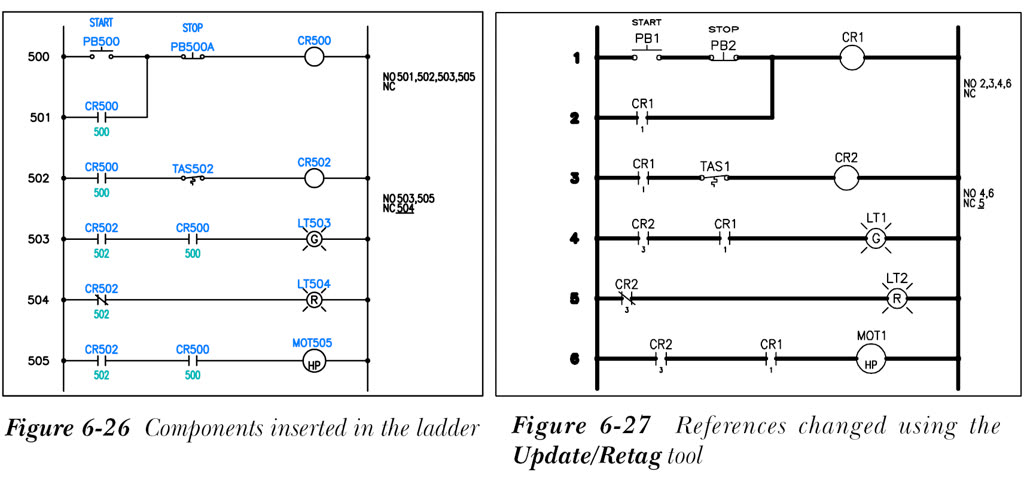

在本练习中，您将创建一个名为 C06_exer01.dwg 的新图形，并插入一个宽度 = 5、间距 = 1、梯级 = 6、第 1 参考 = 500 的梯形图。此外，您将在梯形图中插入元件，如图 6-26 所示。另外，您将使用基本编辑工具，如复制元件和对齐元件，分别复制和对齐元件。您将使用导线工具在梯级 500 和梯级 501 之间插入导线，并使用修剪导线工具修剪导线。（预计时间：25 分钟）
练习 2
在本练习中，您将使用 DWG 审核和电气审核工具审核 NEW_PROJECT 项目。此外，您将把报表以 drawing_audit.txt 和 electrical_audit.txt 的形式保存到桌面上。（预计时间：15 分钟）
练习 3
在本练习中，您将打开 C06_exer01.dwg 图形文件，并将其另存为 NEW_PROJECT 项目中的 C06_exer03.dwg。接下来，您将使用更新/重标记工具将梯形图参考、元件标记和交叉参考从基于参考更改为顺序，请参考图 6-27。（预计时间：20 分钟）
提示：在更改每个图形的设置 - 项目范围对话框的顺序单选按钮右侧的编辑框中输入 1。
自测题答案
- b
- %F%N
- 更改属性大小
- 更新/重标记
- 复制元件
- 详细信息
- 对
- 错
