挪移工具
命令: AESCOOT

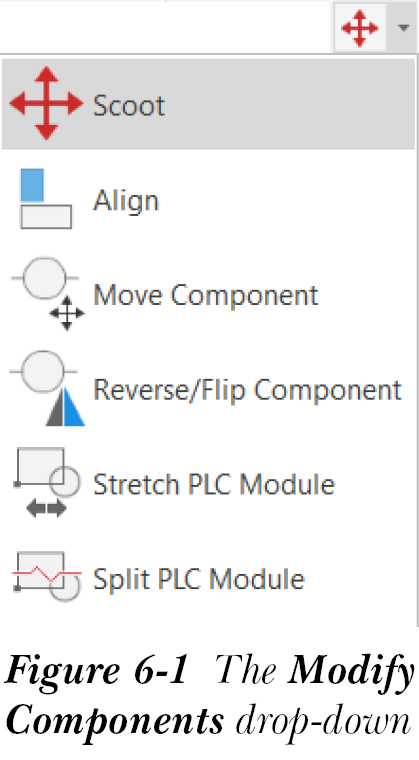

挪移（Scoot） 工具用于在图形中移动对象，例如元件、端子、PLC I/O 模块、信号箭头、导线段、带导线交叉环路的导线、梯形图梯级、梯形图母线等。挪移（Scoot） 工具类似于 AutoCAD 的 移动（Move） 工具。但是，挪移（Scoot） 工具具有关于电气对象的智能，这使您能够重新定位电气对象。此外，该工具用于在重新定位元件后重新连接导线。要挪移元件，请从“原理图”选项卡的“编辑元件”面板中的“修改元件”下拉列表中选择 挪移（Scoot） 工具，如图 6-1 所示；
系统将提示您选择要挪移的元件、导线或导线编号。选择要挪移的元件及其连接的导线；将显示一个临时图形，指示您已选择该元件。接下来，将光标移动到您想要定位元件的位置；所选对象将沿正交方向移动到指定位置。
此外，在您挪移元件后，导线将重新连接，元件将更新，现有导线编号将重新居中。接下来，按 ESC 键或单击屏幕以退出命令。如果您将元件移动到需要更新元件的位置，将显示“元件已移动”对话框。选择“确定以重标记”按钮以自动重标记元件。现在，如果移动的元件链接到当前图形中的其他元件，将显示 AutoCAD 消息框。选择“确定”按钮以更新图形中的相关元件。
此外，如果您移动的元件包含活动项目其他图形中的子元件或相关面板元件，将显示“更新其他图形？”消息框。从“更新其他图形？”消息框中选择“确定”按钮，以批处理或更新项目的其他图形。选择“任务”按钮以将所有修改保存到任务列表中以供稍后运行。如果您不想重标记元件，请选择“不重标记”按钮。选择“仅更新子交叉参考”按钮以仅更新子交叉参考。
