教程 3

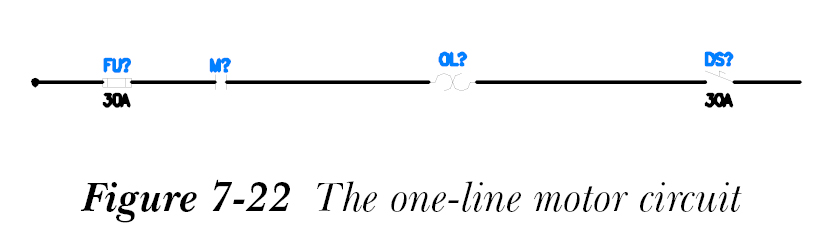

在本教程中，您将使用“回路生成器”工具配置单线电机回路，如图 7-22 所示。 （预计时间：15 分钟）
完成本教程需要执行以下步骤：
a. 创建新图形。
b. 创建单线电机回路。
c. 保存图形文件。
创建新图形
- 如本章教程 1 所述，在 CADCIM 项目中创建名为
C07_tut03.dwg的图形文件。
创建单线电机回路
- 从“原理图”>“插入元件”>“回路生成器”下拉列表中选择“回路生成器”工具；将显示“回路选择”对话框。
- 如果未显示“历史记录”区域，请选择对话框底部的“历史记录 >>”按钮；其中将显示“历史记录”区域。

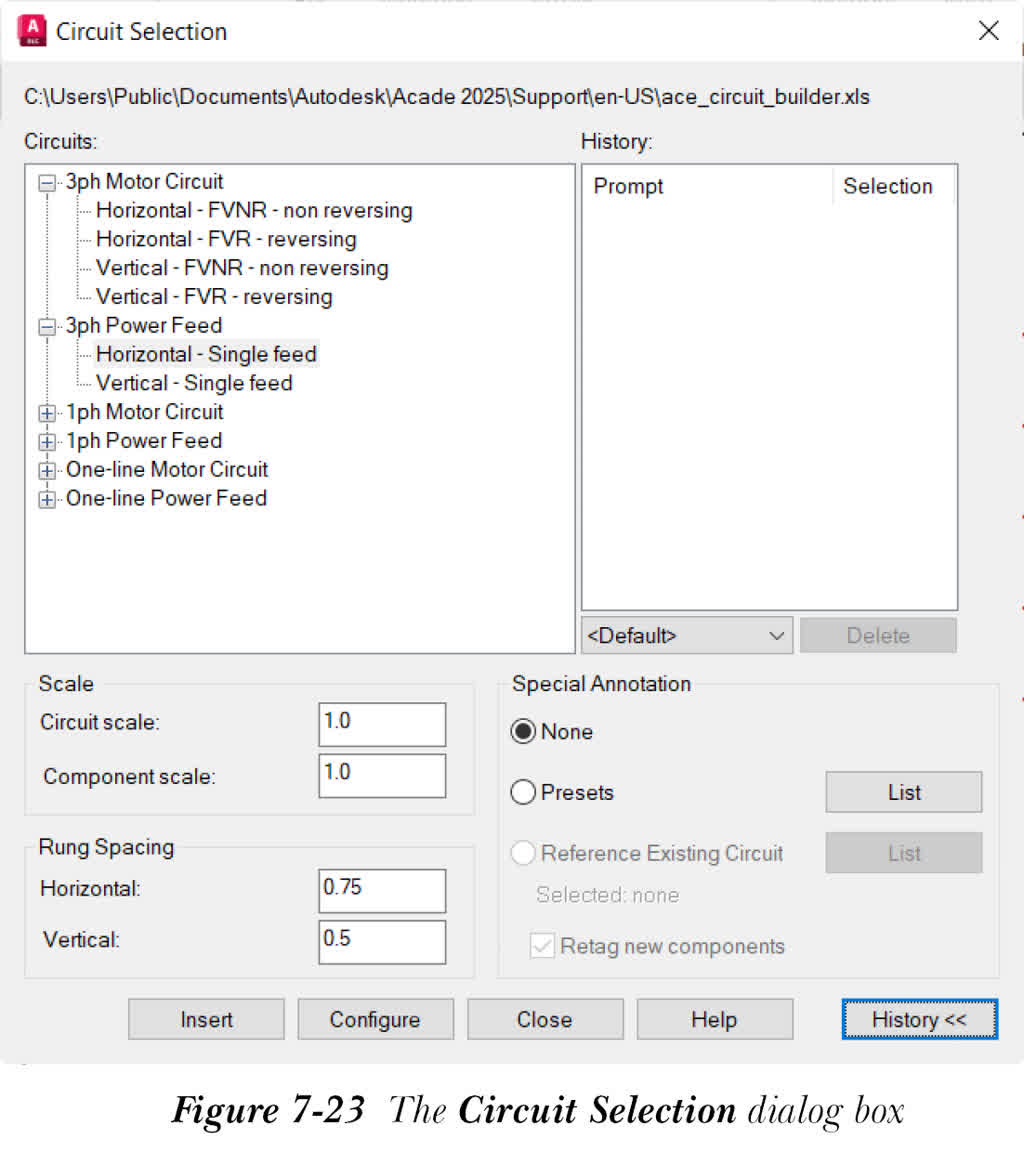

- 单击“单线电机回路”类别左侧的 + 号；与此类别相关的回路类型将显示在其下方，参见图 7-23。
- 选择“水平 - FVNR - 不可逆”，然后选择“配置”按钮；回路模板将随光标显示，并且系统将提示您指定插入点。

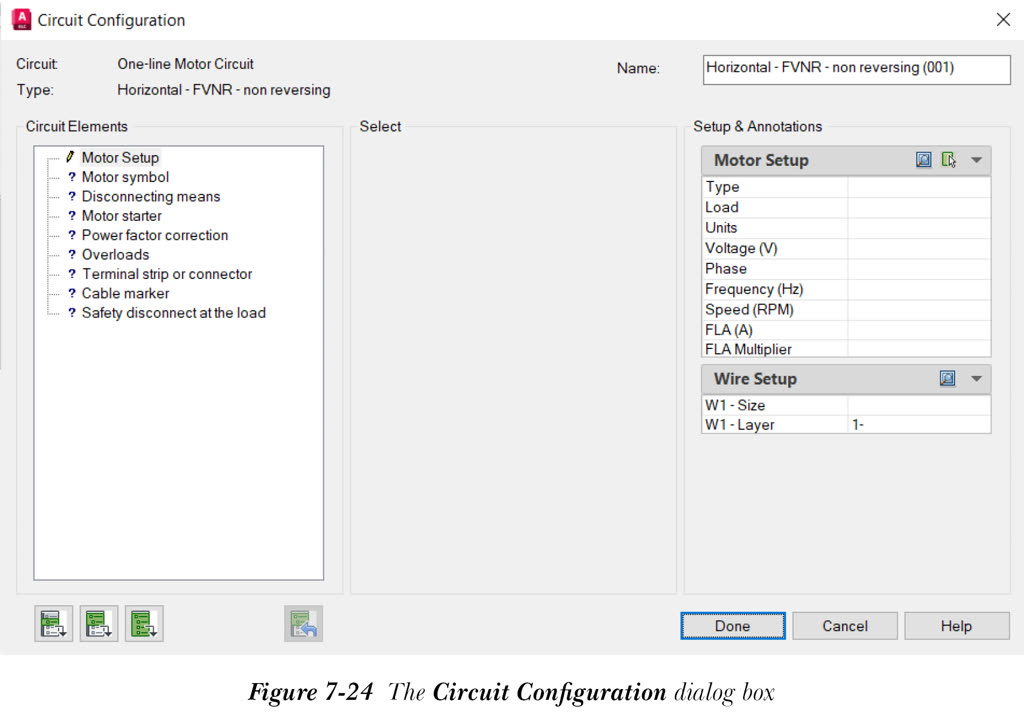

- 将光标放置在图形区域的中间位置附近；模板将插入，并显示“回路配置”对话框，如图 7-24 所示。
- 在此对话框中，确保“回路元素”区域中选择了“电机设置”。接下来，选择“设置和注释”区域中“电机设置”列表框右侧的第一个按钮；将显示“选择电机”对话框。
- 在此对话框中，确保“类型”下拉列表中选择了“单相”，“电压 (V)”下拉列表中选择了 208，并且“频率 (Hz)”下拉列表中选择了 60。接下来，从表中选择第一个条目，然后选择“确定”按钮以关闭对话框；所选电机的参数将显示在“回路配置”对话框的“设置和注释”区域中。
- 从“回路元素”区域选择“电机符号”，然后在“选择”区域的“电机”下拉列表中选择“无”。
- 从“回路元素”区域选择“隔离开关”。接下来，从“选择”区域的“主隔离开关”下拉列表中选择“熔断器”；熔断器的参数将显示在“设置和注释”区域中。
- 选择“设置和注释”区域中“熔断器”列表框右侧的按钮；将显示“目录浏览器”对话框。
-
删除对话框“搜索”字段中的文本，然后按
ENTER键；所有熔断器条目将显示在“数据库”网格中。 -
在“目录浏览器”对话框的“目录”列中选择
1492-FB1C30-L，然后选择对话框中的“确定”按钮；所选熔断器的参数将显示在“设置和注释”区域中。 - 从“回路元素”区域选择“电机启动器”。接下来，选择“设置和注释”区域中“电机启动器”列表框右侧的按钮；将显示“目录浏览器”对话框。
-
在此对话框中，删除“搜索”字段中的文本，然后按
ENTER键。接下来，在“目录浏览器”对话框的“目录”列中选择193-B1R6K，然后选择“确定”按钮；所选电机启动器的参数将显示在“设置和注释”区域中。
注意
您可以使用“目录浏览器”对话框中的“搜索”字段来搜索所需的目录信息。
-
从“回路元素”区域选择“过载”。接下来，选择“设置和注释”区域中“过载继电器”列表框右侧的按钮；将显示“目录浏览器”对话框。在此对话框中，删除“搜索”字段中的文本，然后按
ENTER键。接下来，从“目录浏览器”对话框中选择193-A4R6D，然后选择对话框中的“确定”按钮；所选过载继电器的参数将显示在“设置和注释”区域中。 - 从“回路元素”区域选择“负载侧安全隔离开关”。接下来，选择“设置和注释”区域中“隔离开关”列表框右侧的按钮；将显示“目录浏览器”对话框。
-
从“目录浏览器”对话框中选择

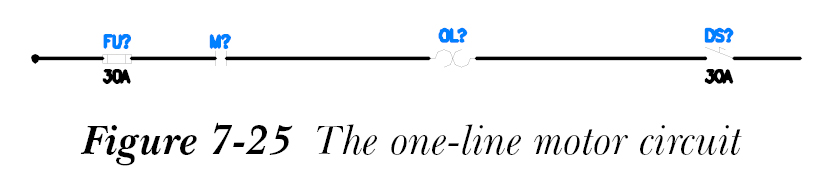

1494C-DRX661-A5，然后选择对话框中的“确定”按钮；所选隔离开关的参数将显示在“设置和注释”区域中。 - 在“回路配置”对话框中选择“插入所有回路元素”按钮；单线电机回路将配置完成，如图 7-25 所示，并再次显示“回路配置”对话框。接下来，在此对话框中选择“完成”按钮以退出命令。
注意
您可以如前几章所述更改上述回路的元件标记。
保存图形文件
- 从“应用程序菜单”中选择“保存”以保存图形文件。
