重标记图形
命令: AEPROJUPDATE

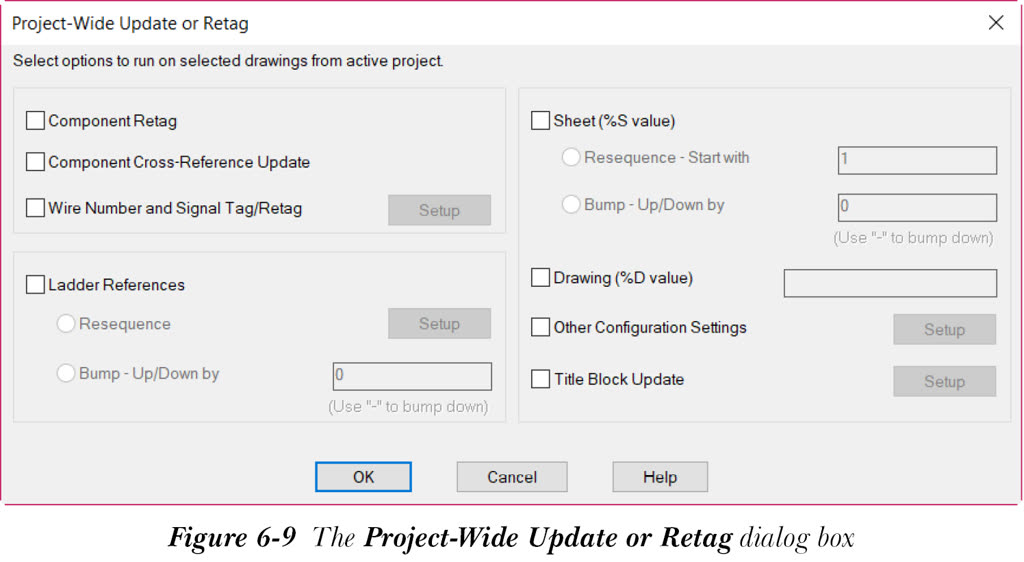

项目范围更新/重标记（Project-Wide Update/Retag） 工具用于更新项目中的所选图形。此外，此工具用于重标记元件、更新元件的交叉参考、重标记导线编号和信号参考等。要更新或重标记项目的图形，请从“项目”选项卡的“项目工具”面板中选择 更新/重标记（Update/Retag） 工具，或从菜单栏中选择“项目”>“项目范围更新/重标记”；将显示“项目范围更新或重标记”对话框，如图 6-9 所示。
“元件重标记”复选框用于重标记所选图形的所有非固定元件。“元件交叉参考更新”复选框用于更新所选图形的元件交叉参考。
“导线编号和信号标记/重标记”复选框用于更新信号符号和未固定的导线编号。选择“导线编号和信号标记/重标记”复选框；“设置”按钮将被激活。使用此按钮，您可以插入或更新链接到导线网络的导线编号。
“梯形图参考”复选框用于按顺序重新编号梯形图。要按顺序重新编号图形的每个梯形图，请选择此复选框；“梯形图参考”复选框下方的选项将被激活。接下来将讨论这些选项。
当您选择“梯形图参考”复选框时，“重新排序”单选按钮将自动被选中，用于定义梯形图的起始参考编号。此外，它还用于定义不同图形中梯形图的顺序。“重新排序”单选按钮右侧的“设置”按钮用于重新编号梯形图参考。为此，请选择“设置”按钮；将显示“重新编号梯形图”对话框。使用此对话框，您可以重新编号活动项目中选定图形的梯形图参考编号。
在此对话框中指定所需选项，然后选择“确定”按钮以返回“项目范围更新或重标记”对话框。
您可以使用“项目范围更新或重标记”对话框中的任一选项，也可以通过选择此对话框中显示的选项同时使用所有选项。选择选项后，从“项目范围更新或重标记”对话框中选择“确定”按钮；将显示“选择要处理的图形”对话框。选择所需的图形并选择“处理”按钮；所选图形将显示在底部列表中。接下来，从此对话框中选择“确定”按钮；所选图形将被处理并相应更新。
