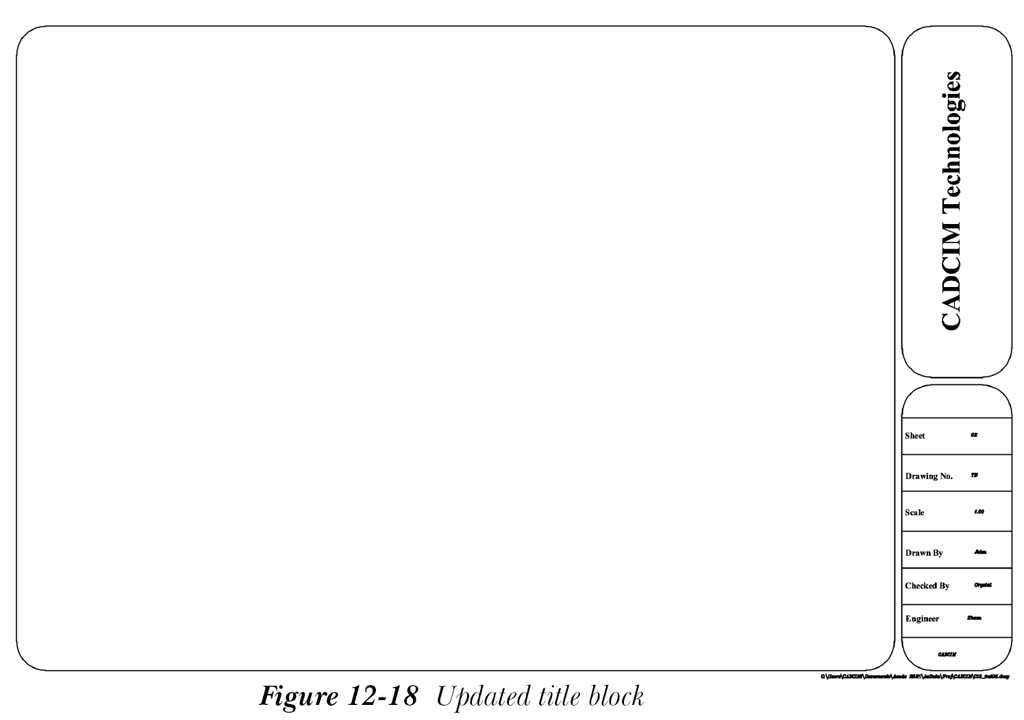

在本教程中，您将创建一个包含已定义属性的新块。然后，您将使用此块创建一个模板。您还将使用此模板创建一个新图形，然后使用方法 1 设置标题栏并为此图形更新标题栏，参见图 12-18。（预计时间：30 分钟）

完成本教程需要执行以下步骤：

a. 创建包含属性的新块。

b. 创建新模板文件。

c. 创建新图形。

d. 设置标题栏。

e. 更新标题栏。

f. 保存图形。

创建包含属性的新块

1. 确保 CADCIM 项目已激活。打开此项目中的任意教程文件。（例如：c02tut01.dwg）
2. 删除此图形中的所有内容（如果有）以及标题栏。

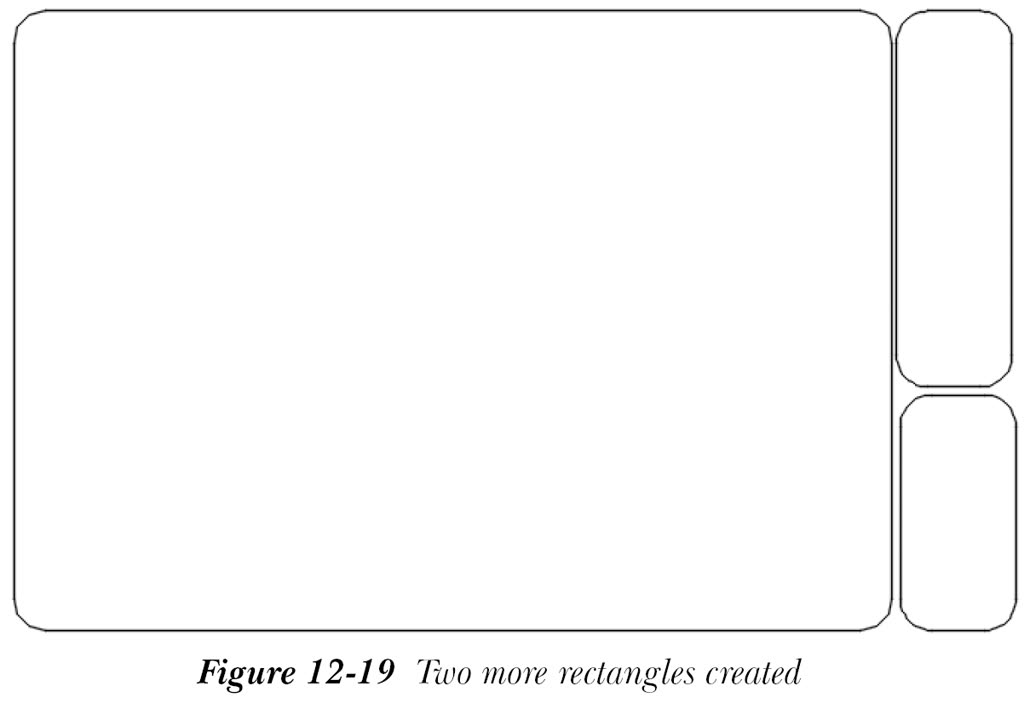

3. 从“常用”选项卡的“绘图”面板中选择“矩形”工具；系统将提示您指定第一个角点。在命令行中输入 F；系统将提示您指定圆角半径。在命令行中输入 1。然后，系统将提示您指定第一个角点。在命令行中输入 0,0；系统将提示您指定另一个角点。现在，在命令行中输入 30,22；将创建一个带圆角的矩形，参见图 12-19。
4. 同样，绘制另外两个具有相同圆角半径和如下所述角点的矩形，参见图 12-19。

第一个角点 第二个角点

矩形 2 30.25,22 34,10

矩形 3 30.25,9.75 34,0

5. 从“常用”选项卡“注释”面板中的“文字”下拉菜单中选择“多行文字”工具；系统将提示您指定第一个角点。在命令行中输入 32,11

然后输入 R；系统将提示您指定旋转角度。在命令行中输入 90。

6. 在命令行中输入 H；系统将提示您指定高度。在命令行中输入 0.6；现在，系统将提示您指定对角点。在命令行中输入 33,21；屏幕上将出现一个文本框。在此文本框中输入 CADCIM Technologies。

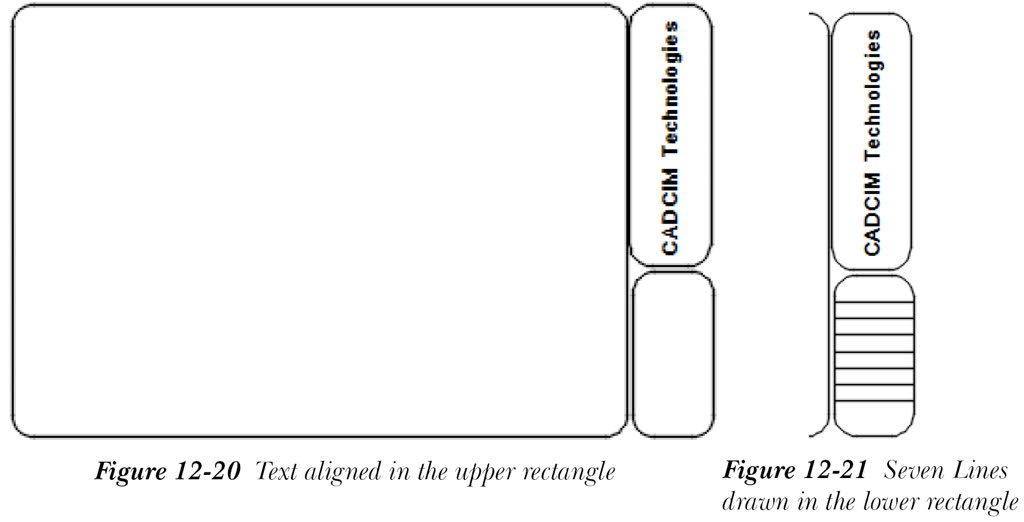

7. 在文本框中选择 CADCIM Technologies，然后从“常用”选项卡“格式”面板的“文字样式”下拉列表中选择 Times New Roman。同时，从“格式”面板中选择“B”按钮。现在，在视口中的任意位置单击；文字 CADCIM Technologies 将垂直显示。请注意，您可能需要根据上方矩形的尺寸调整文字高度。然后，从“修改”面板中选择“移动”工具，将其对齐到上方矩形的中心，参见图 12-20。
8. 从“常用”选项卡的“绘图”面板中选择“直线”工具，在下方的矩形中绘制七条直线，如图 12-21 所示。

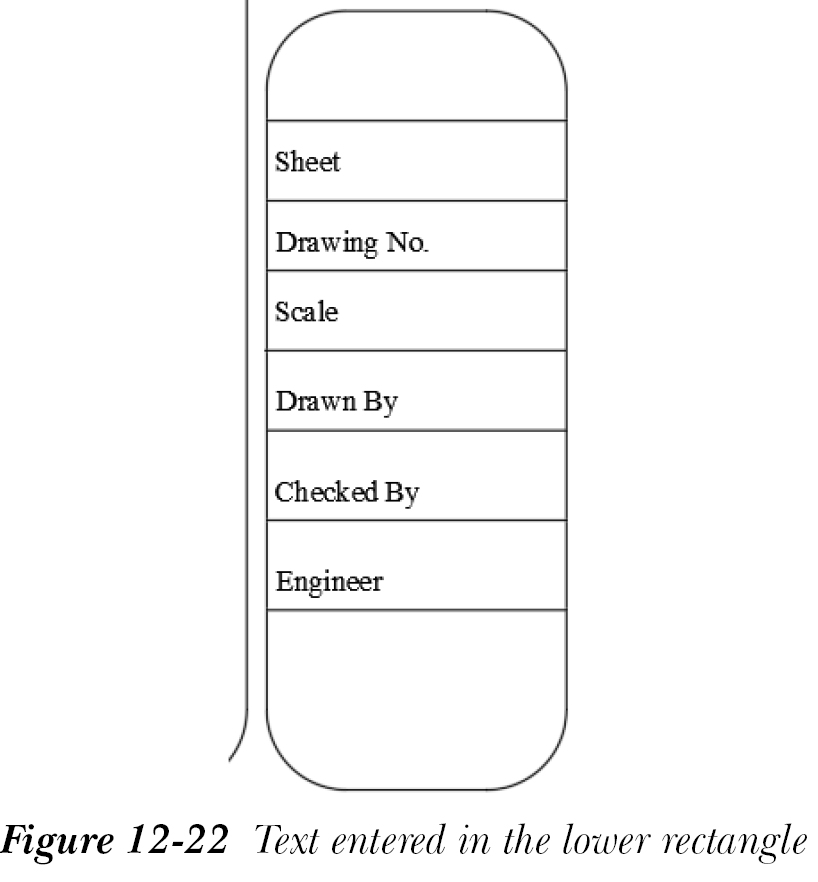

9. 从“常用”选项卡“注释”面板中的“文字”下拉菜单中选择“多行文字”工具，在下方的矩形中输入 Engineer、Drawn By、Checked By、Scale、Drawing no、Sheet，如图 12-22 所示。

根据所绘制直线之间的距离假设文字高度。

接下来，您需要为块定义属性。

10. 单击“常用”选项卡“块”面板中的向下箭头，然后选择“定义属性”工具；将显示“属性定义”对话框。
11. 在此对话框中，确保“模式”区域中的“不可见”复选框已清除。在“属性”区域的“标记”编辑框中输入 Engineer。
12. 在“文字设置”区域中，从“文字样式”下拉列表中选择 ITALIC。然后，在“文字高度”编辑框中根据所绘制直线之间的距离输入文字高度。同时，确保“插入点”区域中的“在屏幕上指定”复选框已选中，然后单击“确定”；ENGINEER 属性将附着到光标上。然后，将 ENGINEER 属性放置在 Engineer 文字旁边，参见图 12-23。

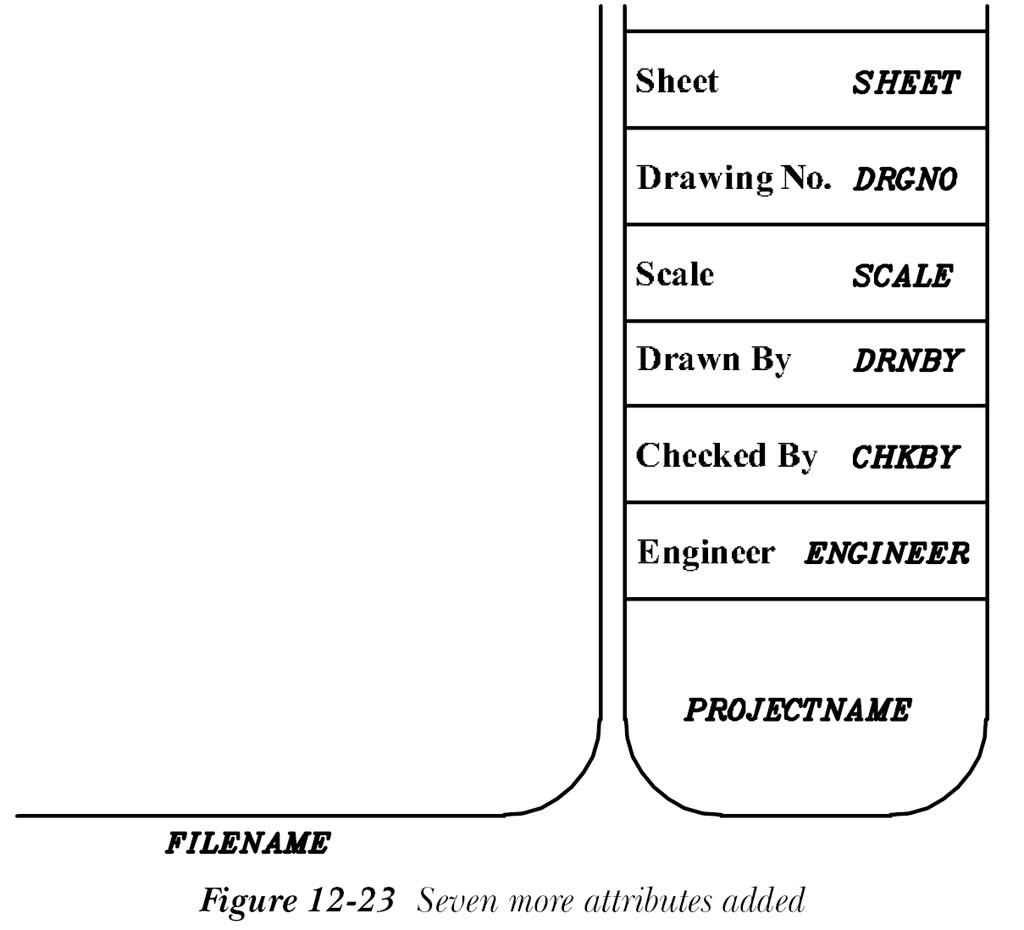

13. 同样，向块中添加另外 7 个属性，如图 12-23 所示。

14. 从“常用”选项卡的“块”面板中选择“创建”工具；将显示“块定义”对话框。在此对话框的“名称”编辑框中输入 Tblock，然后单击“选择对象”按钮；系统将提示您选择块的对象。选择视口中的所有对象（包括属性）并按 Enter 键。然后，从对话框中单击“确定”；所选对象将转换为一个名为 Tblock 的单一图块。

创建新模板文件

1. 从应用程序菜单中选择“另存为”；将显示“图形另存为”对话框。
2. 从“文件类型”下拉列表中选择“AutoCAD 图形模板 (*.dwt)”，并在“文件名”编辑框中输入 Tblock_template。然后，单击“保存”；将显示“模板选项”对话框。在“说明”区域中输入 New CADCIM Template，然后单击“确定”；图形将保存为 TBlock_template.dwt 文件。

创建新图形文件

1. 从项目管理器中单击“新建图形”按钮；将显示“创建新图形”对话框。在此对话框的“名称”编辑框中输入 C12_tut05。
2. 单击“模板”编辑框旁边的“浏览”按钮；将显示“选择模板”对话框。在此对话框中，选择 Tblock_template，然后单击“打开”以关闭对话框。

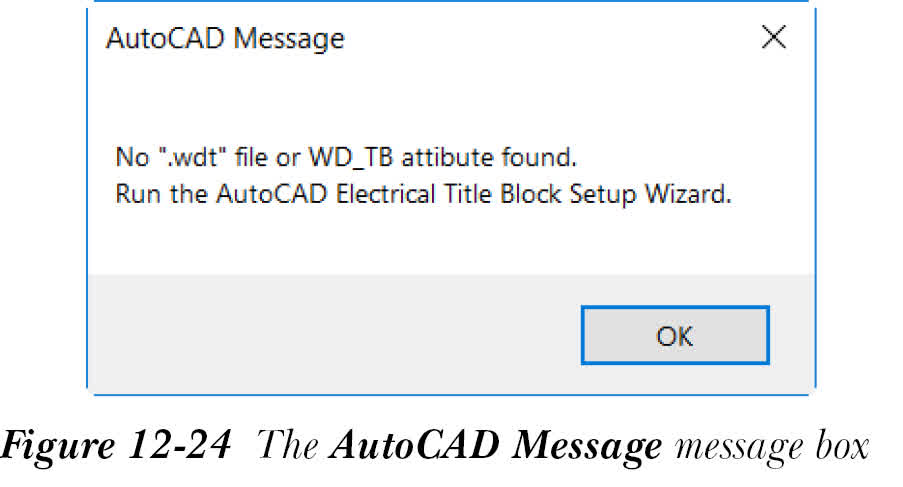

3. 在“图纸值”区域的“图形”编辑框中输入 1205，在“图纸”编辑框中输入 5。然后，从“创建新图形”对话框中单击“确定”；C12_tut05.dwg 将被创建，并显示“将项目默认值应用到图形”消息框。从此消息框中选择“是”；将显示“AutoCAD 消息”消息框，如图 12-24 所示。在此消息框中单击“确定”。

设置标题栏

1. 从“项目”选项卡的“其他工具”面板中选择“标题栏设置”工具；将显示“设置标题栏更新”对话框。在此对话框中，确保已选择 <Project>.WDT 文件单选按钮，然后单击“确定”；将显示“输入块名”对话框。
2. 在此对话框中，单击“拾取块”按钮；“输入块名”对话框将暂时消失，系统将提示您选择对象。

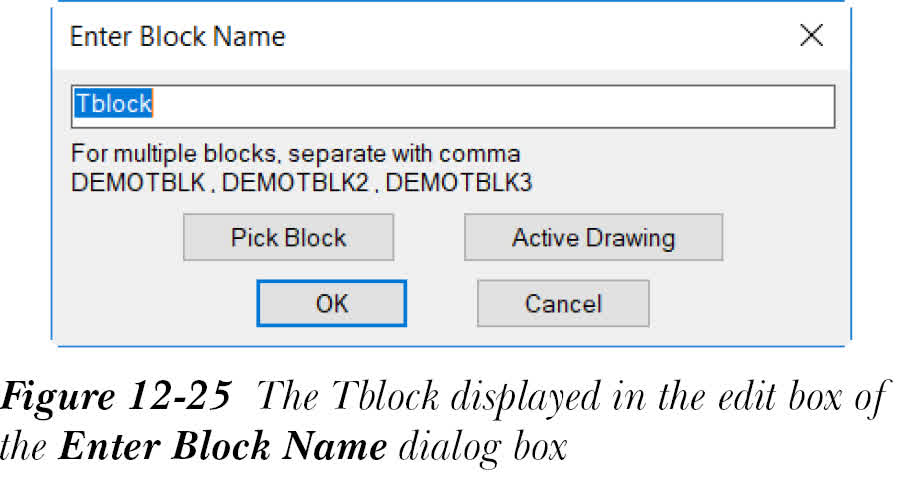

3. 选择图形中的标题栏并按 Enter 键；“输入块名”对话框将再次显示，编辑框中显示 Tblock，如图 12-25 所示。

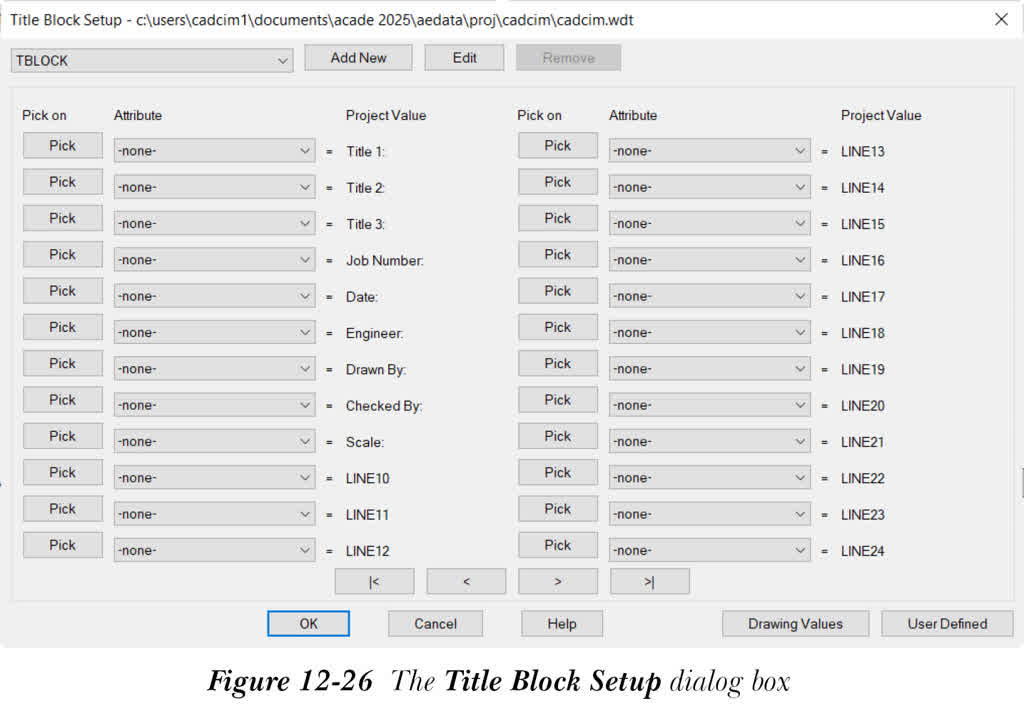

然后，在此对话框中单击“确定”；将显示“标题栏设置”对话框，如图 12-26 所示。

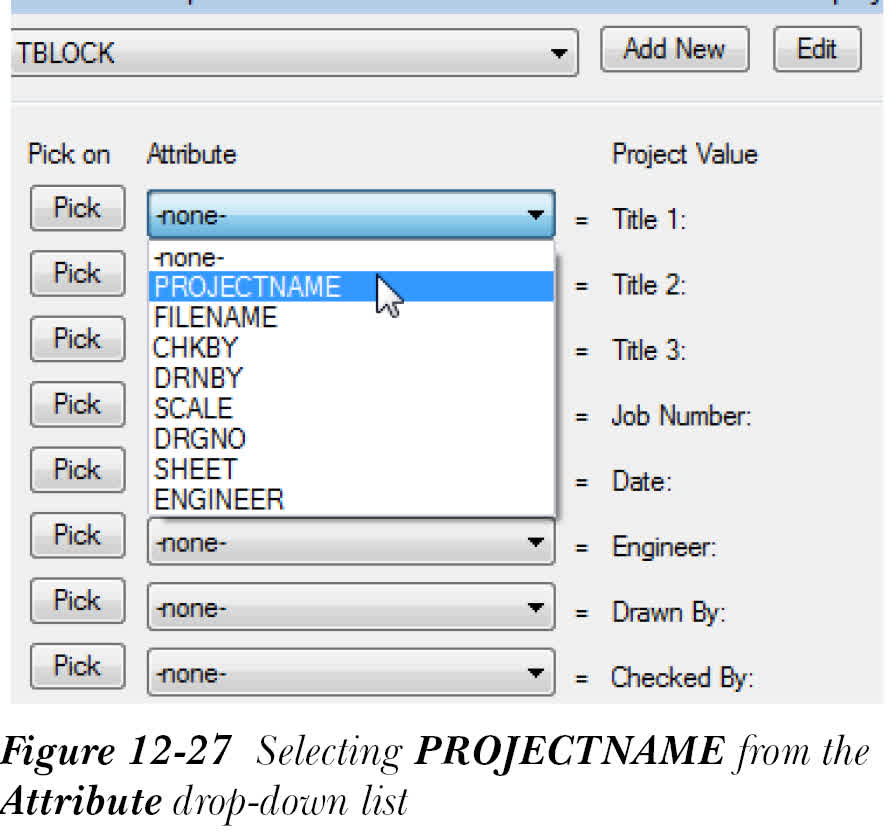

4. 在此对话框中，从文字 Line 1 左侧的“属性”下拉列表中选择 PROJECTNAME，如图 12-27 所示。

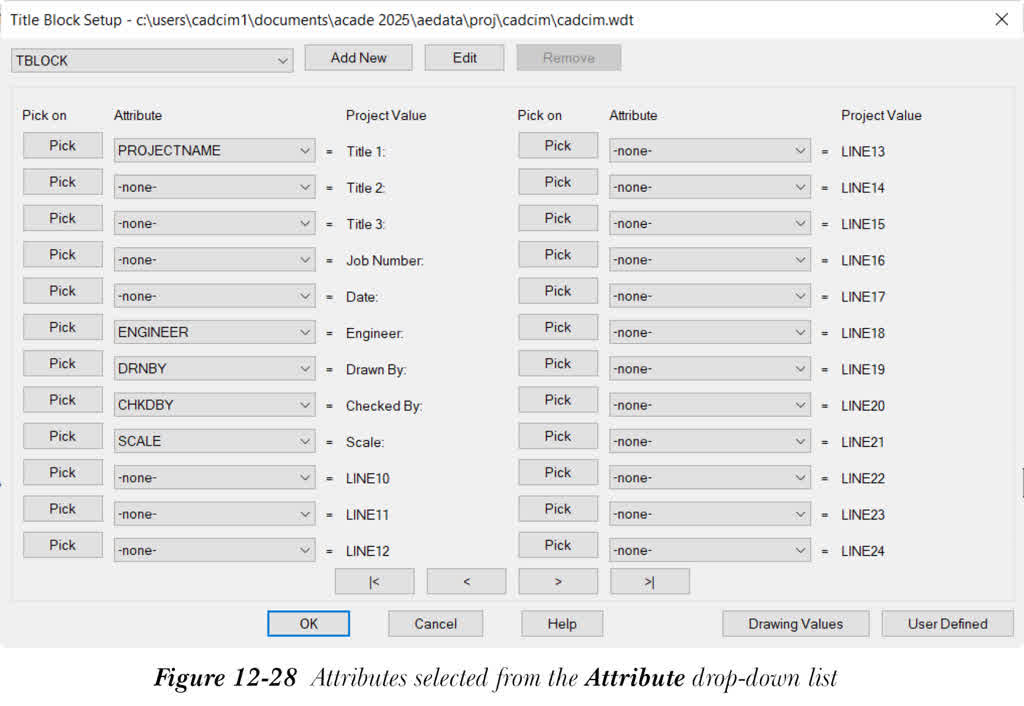

5. 同样，从文字 Line 6 左侧的“属性”下拉列表中选择 ENGINEER，从文字 Line 7 左侧的“属性”下拉列表中选择 DRNBY，从文字 Line 8 左侧的“属性”下拉列表中选择 CHKBY，从文字 Line 9 左侧的“属性”下拉列表中选择 SCALE，如图 12-28 所示。

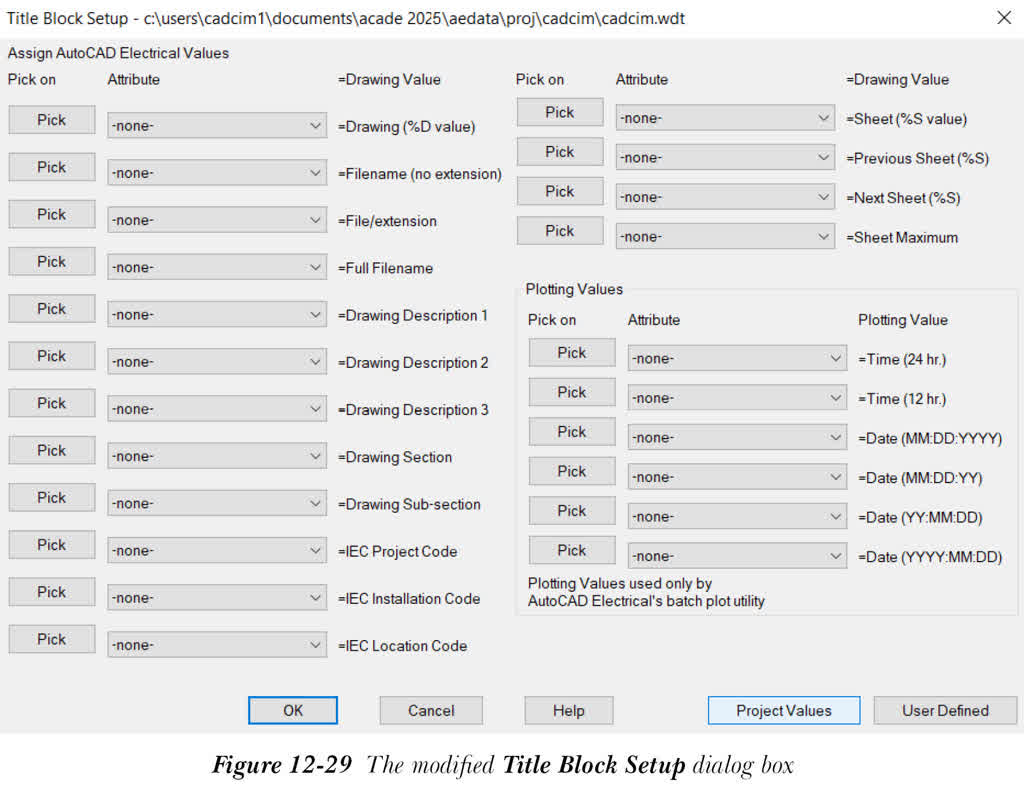

6. 单击“图形值”按钮；修改后的“标题栏设置”对话框如图 12-29 所示。

7. 从 Drawing (% D value) 左侧的“属性”下拉列表中选择 DRGNO。同样，从 Full Filename 左侧的“属性”下拉列表中选择 FILENAME，从 Sheet (%S value) 左侧的“属性”下拉列表中选择 SHEET。然后，单击“确定”关闭对话框。

更新标题栏

1. 从“项目”选项卡的“其他工具”面板中选择“标题栏更新”工具；将显示“更新标题栏”对话框。
2. 在此对话框中，从“选择要更新的行（项目描述行）”区域中选择 Title 1、Engineer、Drawn By、Checked By 和 Scale 复选框。

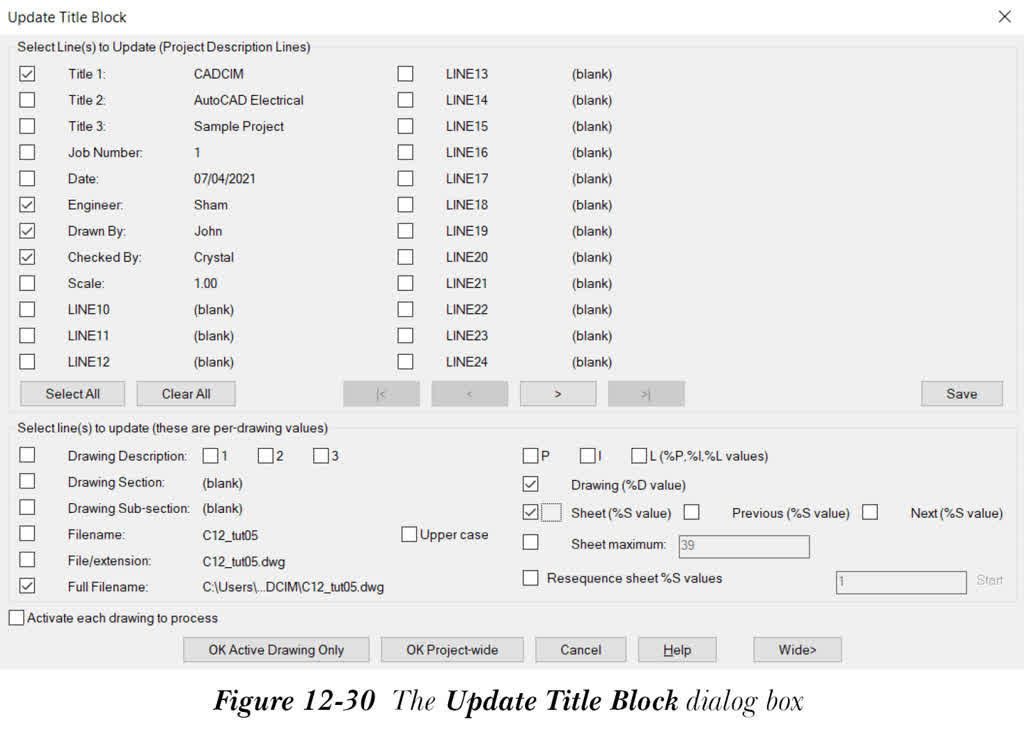

3. 从“选择要更新的行（这些是每图形值）”区域中选择 Full Filename、Drawing (% D Value) 和 Sheet (%S Value) 复选框，如图 12-30 所示。

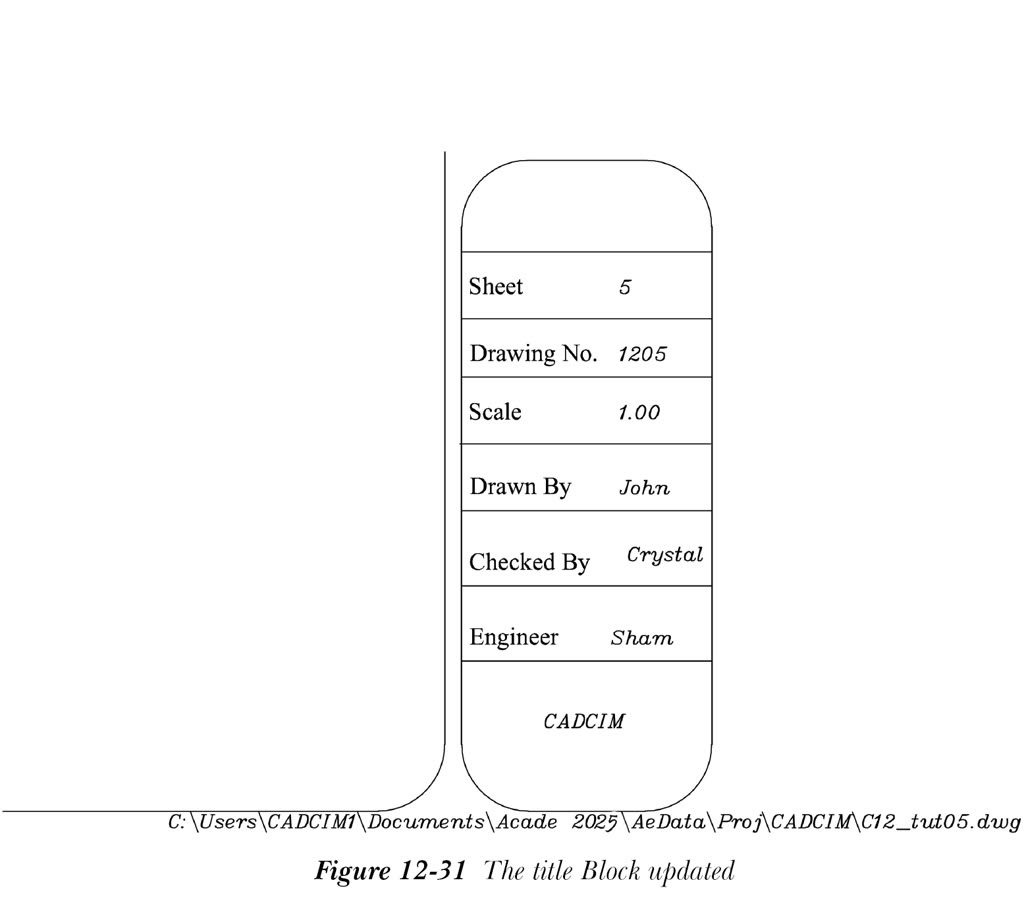

然后，单击“确定 仅活动图形”按钮；C12_tut05.dwg 的标题栏将被修改，如图 12-31 所示。

保存图形文件

1. 从菜单栏中选择“文件”>“保存”以保存图形文件。
