插入 X-Y 网格标签

插入 X-Y 网格标签

命令: AEXYGRID

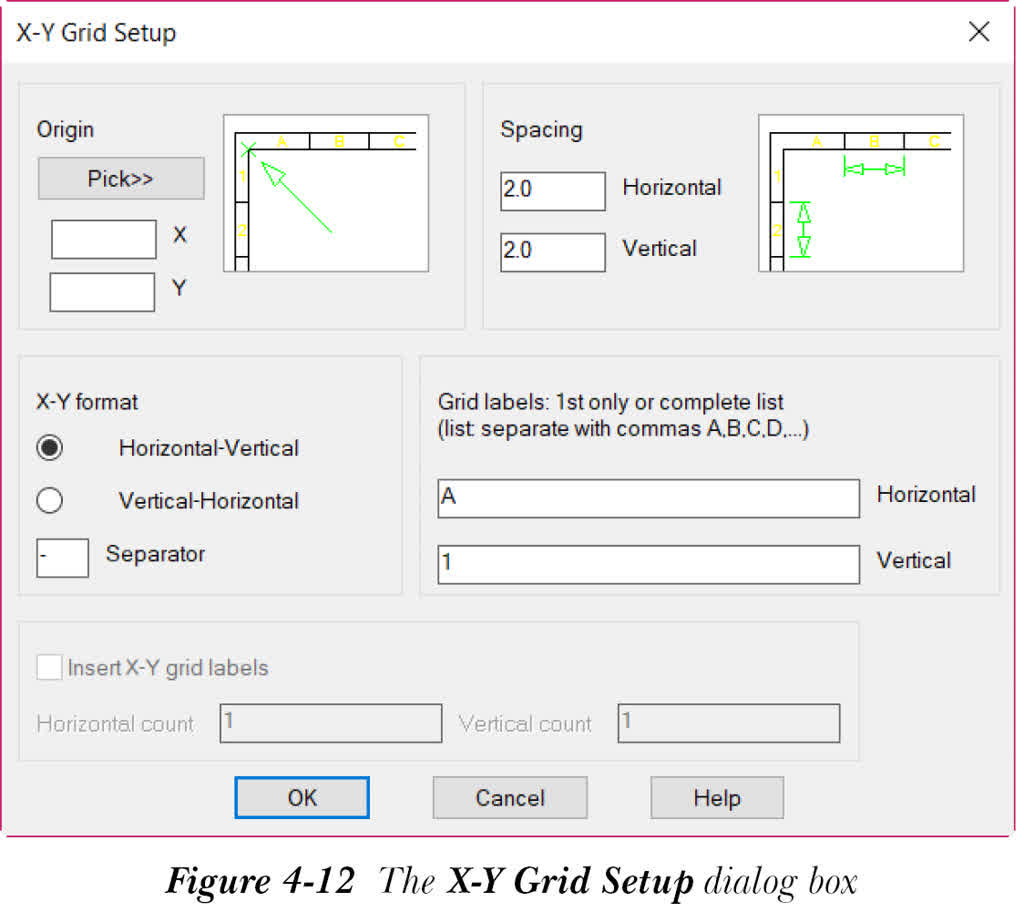

“XY 网格设置”工具用于将 X-Y 网格标签插入到使用 XY 网格进行格式参考的图形梯形图中。为此，请从“原理图”选项卡的“插入导线/导线编号”面板中的“插入梯形图”下拉列表中选择“XY 网格设置”工具；“X-Y 网格设置”对话框将显示，如图 4-12 所示。

请注意，仅当您在“图形特性”对话框的“图形格式”选项卡中选择了“X-Y 网格”单选按钮时，才会显示此对话框。如果未选择此单选按钮，则将显示“AutoCAD 消息”消息框，指示该图形未针对 X-Y 网格进行配置。

或者，您可以通过在“图形特性”或“项目特性”对话框的“图形格式”选项卡中选择“X-Y 网格”单选按钮，然后选择“设置”按钮，来显示“X-Y 网格设置”对话框。

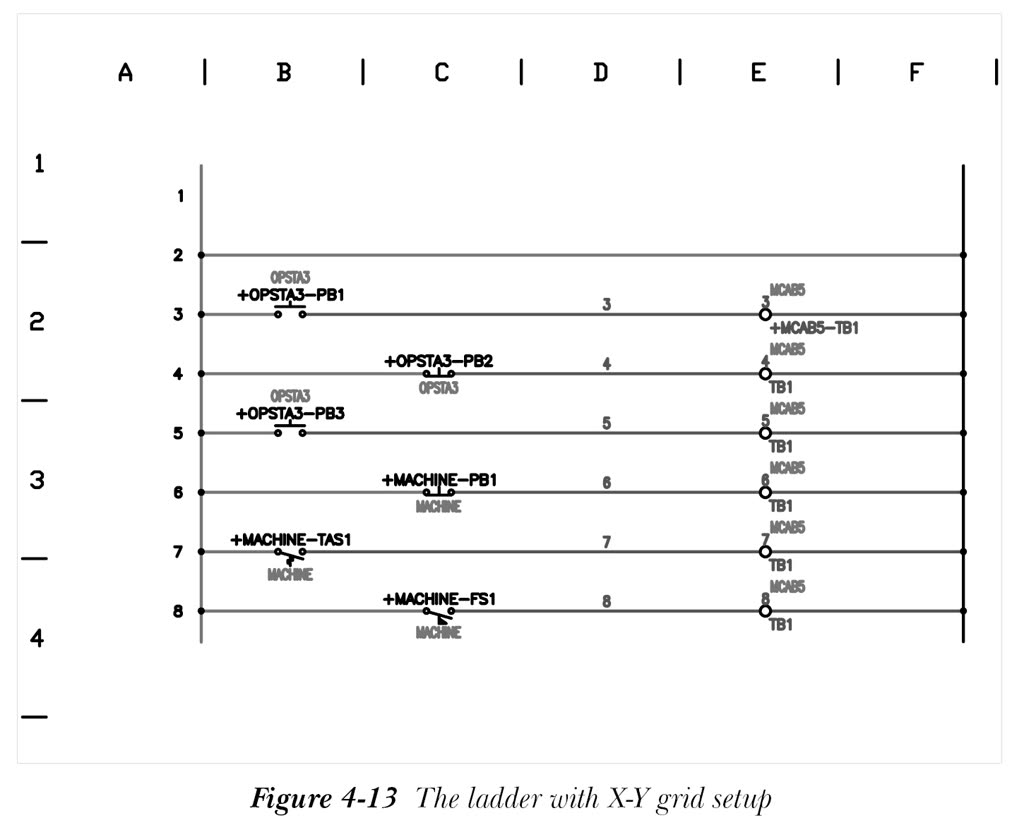

在“X-Y 网格设置”对话框中指定所需设置后，从“X-Y 网格设置”对话框中选择“确定”按钮，以将 X-Y 网格插入到图形中并退出对话框。图 4-13 显示了具有 X-Y 网格设置的梯形图。
