重命名面板图层

重命名面板图层

命令: AERENAMEPANLELLAYER

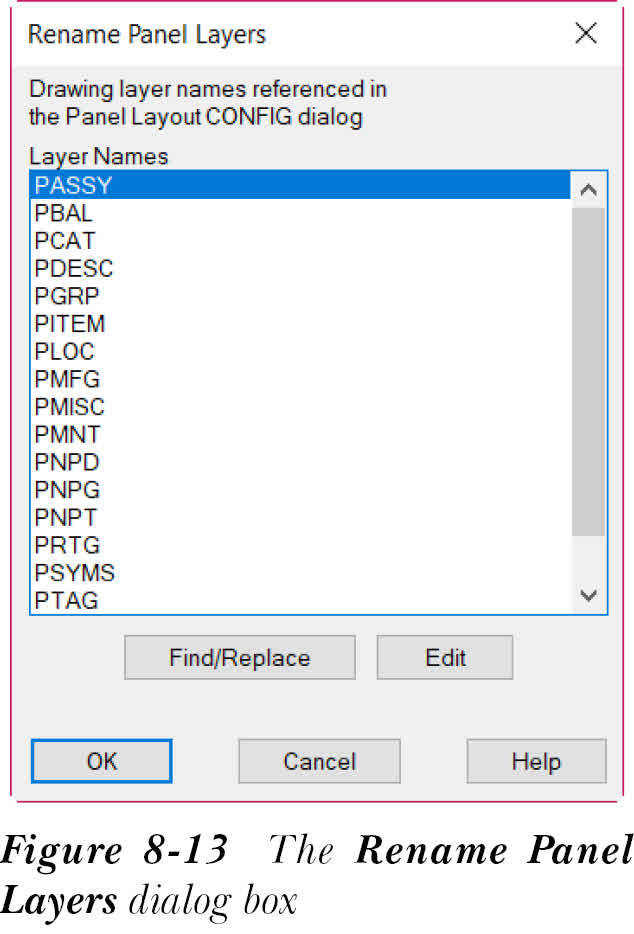

您已在上一节中学习了如何使用“配置”工具为面板图形定义封装图层设置。您可以使用“重命名图层”工具重命名面板图形中的现有面板图层。为此，请从“面板”选项卡的“其他工具”面板中的“面板配置”下拉列表中选择“重命名图层”工具；将显示“重命名面板图层”对话框，如图 8-13 所示。

在此对话框中，选择“查找/替换”按钮以查找和替换所需的面板图层名称。同样，选择“编辑”按钮以编辑面板图层名称。

注意

如果您使用 AutoCAD 的 RENAME 命令重命名现有面板图层，则图形 WD_PNLM 块中可用的 AutoCAD Electrical 图层指定信息不会更新。
