注释和编辑符号

注释和编辑符号

命令: AEEDITCOMPONENT

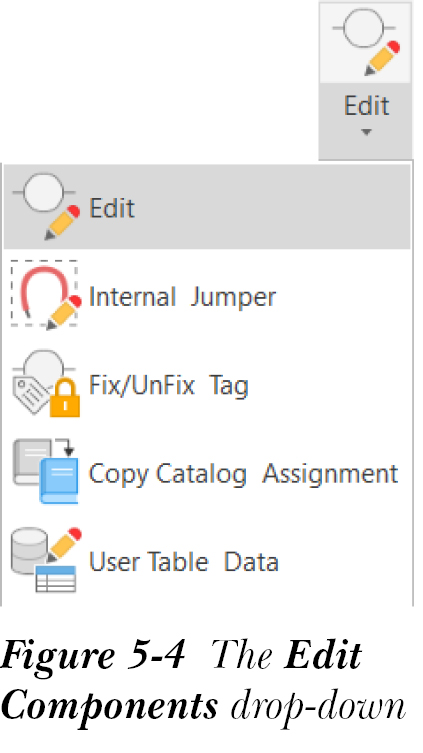

您可以在插入元件时输入详细信息。但是，您也可以在插入元件后更改或编辑这些详细信息。为此，请从“原理图”选项卡的“编辑元件”面板中的“编辑元件”下拉列表中选择“编辑”工具，如图 5-4 所示；系统将提示您选择元件。选择元件；将显示“插入/编辑元件”对话框。

仅当在图形中插入新元件时，“确定-重复”按钮才会在“插入/编辑元件”对话框中激活。当您编辑元件时，此按钮不会激活。更改所需参数，然后从“插入/编辑元件”对话框中选择“确定”按钮，以完成所选元件的编辑或插入。在图形中编辑或插入元件时，“确定”按钮将激活。
