从设备列表插入封装
命令: AEFOOTPRINTEQ

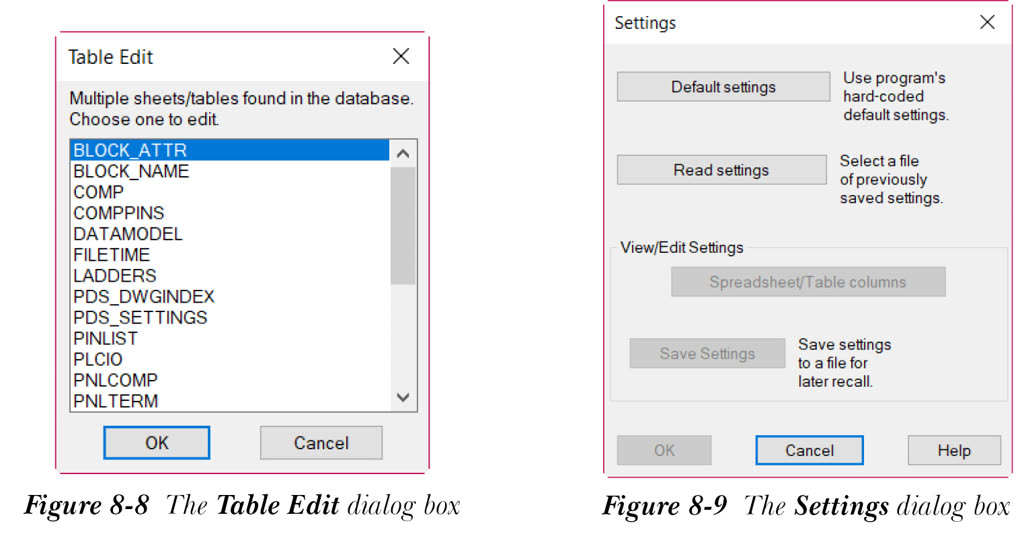

“设备列表”工具用于从设备列表中提取数据。它还用于从 footprint_lookup.mdb 文件中查找合适的面板符号。要从设备列表中提取封装并将其插入图形，请从“面板”选项卡的“插入元件封装”面板中选择“设备列表”工具；将显示“选择设备列表电子表格文件”对话框。从此对话框中选择所需文件，然后选择“打开”按钮；将显示“表编辑”对话框，如图 8-8 所示。在此对话框中选择表或工作表，然后选择“确定”按钮；将显示“设置”对话框，如图 8-9 所示。

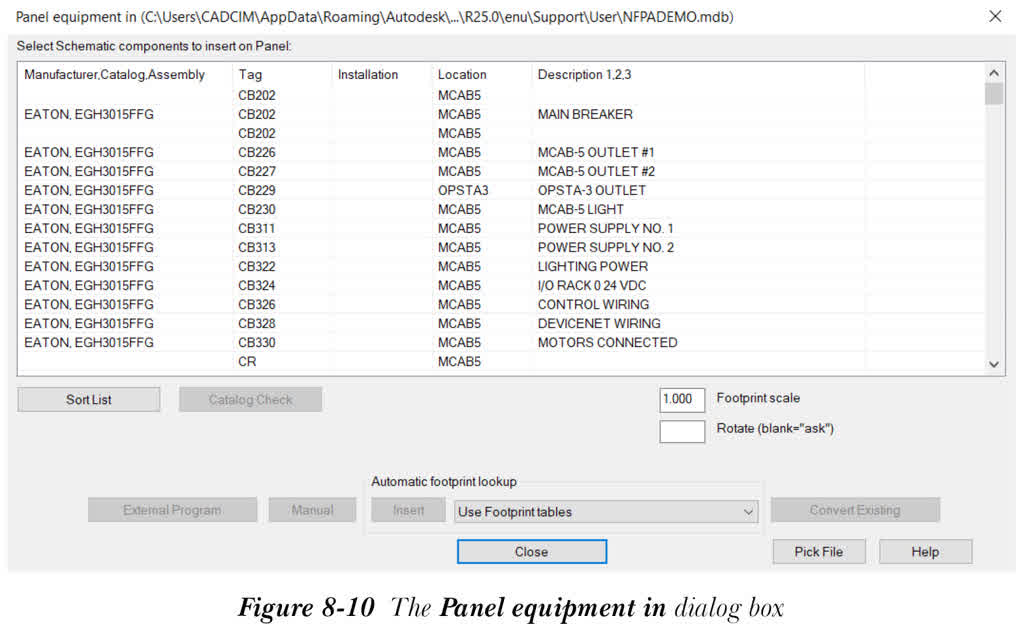

仅当您选择“默认设置”按钮时，“设置”对话框中的“确定”按钮才会激活。选择“默认设置”按钮，然后选择“确定”按钮；将显示“面板设备位于”对话框，如图 8-10 所示。
“面板设备位于”对话框中的选项与“原理图元件”对话框中的选项相同。
接下来，选择要插入面板布局图形中的原理图元件；“插入”按钮将激活。选择“插入”按钮；系统将提示您指定封装的位置。指定位置；系统将提示您选择旋转角度。通过水平或垂直移动光标来选择旋转角度，然后按 ENTER 键；将显示“面板布局 - 元件插入/编辑”对话框。在此对话框中输入所需信息并选择“确定”按钮；封装将插入图形，并再次显示“面板设备位于”对话框。要将更多封装插入图形，您需要重复上述步骤。要退出“面板设备位于”对话框并保存此对话框中所做的更改，请选择“关闭”按钮。请注意，如果项目中其他图形中存在子元件或相关面板元件，则在“面板设备位于”对话框中选择“关闭”按钮后，将显示“更新其他图形？”消息框。从此对话框中选择“确定”按钮以更新项目的其他图形；将显示“QSAVE”消息框。接下来，在“QSAVE”消息框中选择“确定”按钮，以相应地保存和更新图形。
