生成面板报表

生成面板报表

命令: AEPANELREPORT

面板报表与原理图报表类似，但它们仅限于面板元件、铭牌和端子封装。尽管原理图报表和面板报表几乎相同，但两者的区别在于元件属性。原理图元件使用 TAG1 作为属性名称，而面板封装使用 P_TAG1 作为属性名称。

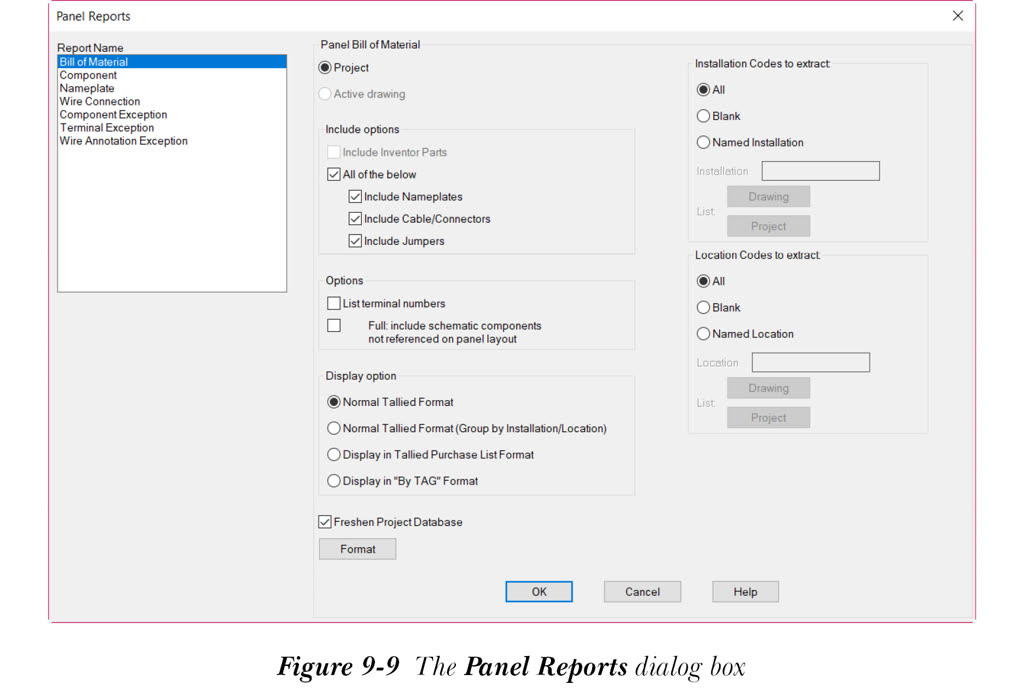

在 AutoCAD Electrical 中，您可以一次运行多个面板报表。要运行面板报表，请从“报表”选项卡的“面板”面板中选择“报表”工具；将显示“面板报表”对话框，如图 9-9 所示。在此对话框中，“报表名称”区域中提供了报表列表。您可以根据需要提取此区域中显示的报表。此区域中的“材料表”选项默认处于选中状态，如图 9-9 所示，接下来将进行讨论。

材料表报表

“材料表”报表从面板元件、端子封装、铭牌等中提取信息。

在“面板报表”对话框中指定所需选项，并选择“项目”单选按钮（如果尚未选中）。接下来，选择“确定”按钮；将显示“选择要处理的图形”对话框。在此对话框中，选择要处理的图形并选择“处理”按钮；图形将从顶部列表转移到下方列表。接下来，选择“确定”按钮；将显示“报表生成器”对话框。

注意

如果您在当前图形中进行了更改但未保存，则在“面板报表”对话框中选择“确定”按钮后，将显示 QSAVE 消息框。在此消息框中选择“确定”按钮以保存当前图形；将显示“报表生成器”对话框。

现在，要将报表表格放置在图形中，请从“报表生成器”对话框中选择“放置在图形上”按钮；将显示“表格生成设置”对话框。在“表格生成设置”对话框中指定所需设置，然后从中选择“确定”按钮；系统将提示您指定表格的插入点。接下来，指定插入点；表格将插入到图形中。“报表生成器”对话框中的其余选项已在前面讨论过。
