为报表设置格式文件
命令: AEFORMATFILE
“报表格式文件设置”工具用于创建格式文件。此工具还用于将报表的设置保存到文件以供以后使用。为此，请从“报表”选项卡的“其他”面板中选择“报表格式设置”工具；将显示“报表格式文件设置”对话框。也可以如前所述，通过从“自动报表选择”对话框中选择“格式文件设置”按钮来调用“报表格式文件设置”对话框。
使用“报表格式文件设置”对话框，您可以将报表的设置保存到扩展名为 .set 的文本文件中。您可以在使用“原理图”和“面板”面板中的“报表”工具以及“其他”面板中的“自动报表”工具生成报表时使用报表格式文件。
生成元件交叉参考报表

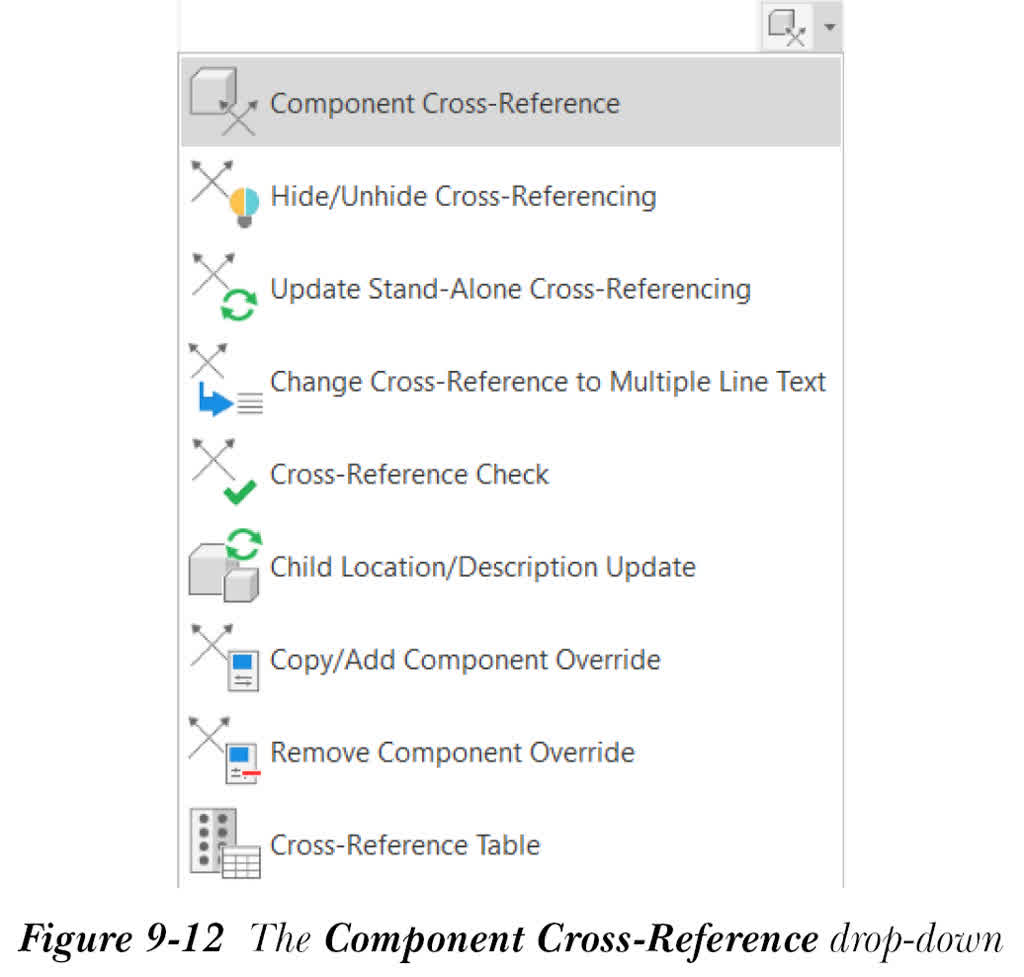

“元件交叉参考”工具用于在相关的父触点和子触点上显示交叉参考报表。要在相关的父触点和子触点上显示交叉参考报表，请从“原理图”选项卡的“编辑元件”面板中的“元件交叉参考”下拉列表中选择“元件交叉参考”工具，参见图 9-12；
将显示“元件交叉参考”对话框。
默认情况下，在此对话框的“运行交叉参考于:”区域中，“活动图形（全部）”单选按钮处于选中状态。接下来，选择“交叉参考”按钮；将显示“交叉参考报表”对话框，其中包含活动图形中元件的交叉参考信息。如果您想检查单个元件的交叉参考信息，请选择“活动图形（拾取）”单选按钮。如果您想检查项目中元件的交叉参考信息，请选择“项目”单选按钮。如果您选择“异常”按钮，将显示“错误异常报表”，其中列出没有子触点的父元件以及没有父元件的子触点。
