梯形图

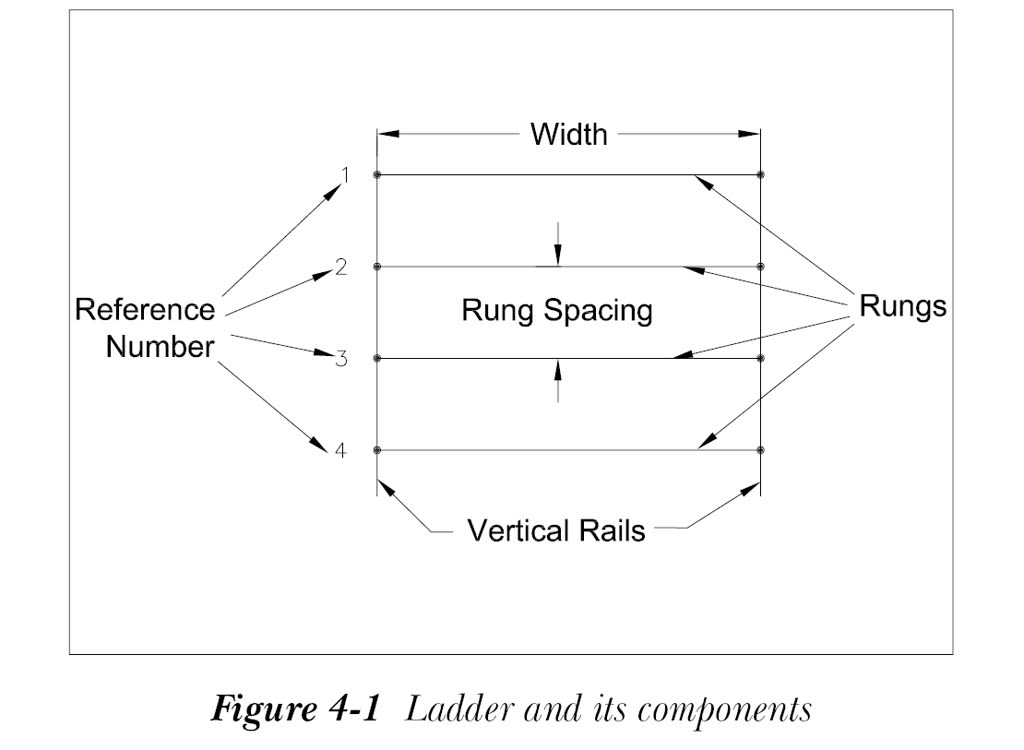

由导线连接在一起形成类似梯形矩阵的集合称为梯形图。位于梯形图外部的导线称为母线，位于梯形图内部的导线称为梯级。通常，三相梯形图仅使用母线导线创建。梯形图是原理图图形的基础。这些原理图图形之所以称为梯形图，是因为它们类似于梯子的形状。这些图形用于描述电气控制系统的逻辑连接。此外，这些图形是通常用于表示工业控制逻辑系统的专用原理图。梯形图具有两条称为母线（供电电源）的垂直导轨以及若干表示控制回路的梯级（水平线）。图 4-1 显示了梯形图及其组成部分。
插入新梯形图
命令: AELADDER

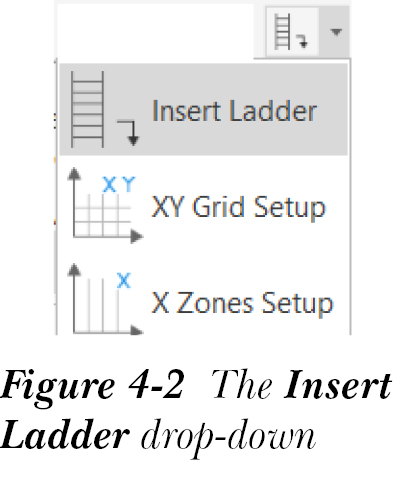

“插入梯形图”工具用于插入带有梯级和参考编号的梯形图。您可以在图形中插入多个梯形图。要在图形中插入梯形图，请从“原理图”选项卡的“插入导线/导线编号”面板中的“插入梯形图”下拉列表中选择“插入梯形图”工具，如图 4-2 所示；

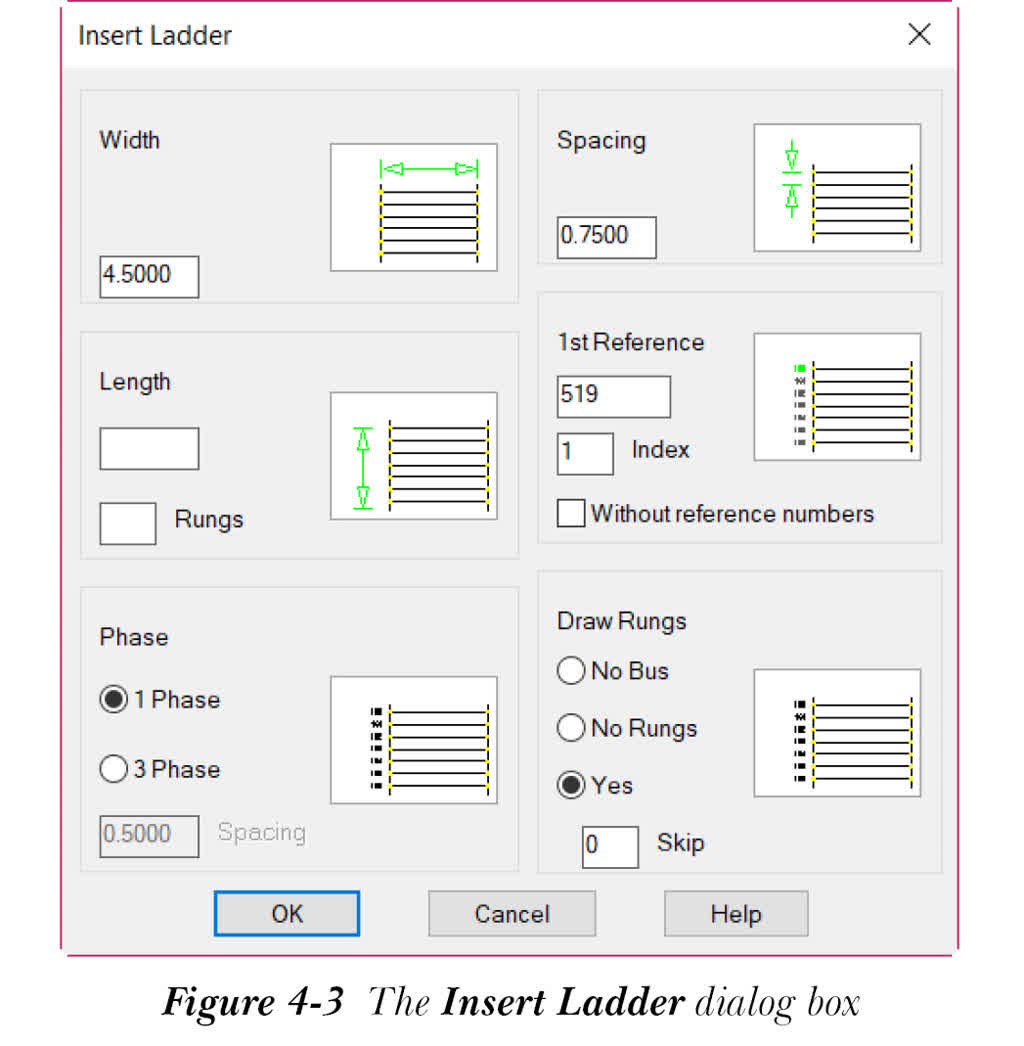

“插入梯形图”对话框将显示，如图 4-3 所示。
注意
如果图形指定了图幅编号，并且正在将梯形图插入其中，则“插入梯形图”对话框的名称将为“图幅: XX - 插入梯形图”对话框，其中 XX 代表图幅编号。
在“插入梯形图”对话框中指定所需设置后，选择“确定”按钮；系统将提示您指定第一个梯级的起始位置。指定第一个梯级的起始点；只要您在“梯级”编辑框中输入了梯级数，或在“长度”编辑框中输入了梯形图长度，梯形图就会插入到图形中。
现在，如果您想手动将梯形图插入到图形中，请将“梯级”和“长度”编辑框留空。选择“确定”按钮；系统将提示您指定第一个梯级的起始位置。指定第一个梯级的起始位置；系统将提示您指定最后一个参考编号的大致位置。通过向下移动光标来指定最后一个参考编号的大致位置，然后再次在屏幕上单击；梯形图将插入到图形中。
