教程 4

教程 4

在本教程中，您将创建一个项目描述行文件（.wdl），并相应地更新给定图形的标题栏信息。（预计时间：15 分钟）

完成本教程需要执行以下步骤：

a. 打开并保存图形。

c. 将图形添加到 CADCIM 项目列表。

d. 更改 LINEx 值。

e. 更新标题栏信息。

f. 保存图形。

打开和保存图形

1. 从 CADCIM 项目中打开 C12_tut01.dwg 图形。
2. 如前几篇教程所述，将图形 C12_tut01.dwg 另存为 C12_tut04.dwg。

将活动图形添加到 CADCIM 项目列表

1. 如前所述，将图形 C12_tut04.dwg 添加到 CADCIM 项目图形列表，然后从应用程序菜单中选择“保存”以保存图形。

更改 LINEx 值

1. 要更改“项目描述”对话框中各行的值，请打开记事本文件并在其中输入以下信息：

LINE1=Title 1:

LINE2=Title 2:

LINE3=Title 3:

LINE4=Job Number:

LINE5=Date:

LINE6=Engineer:

LINE7=Drawn By:

LINE8=Checked By:

LINE9=Scale:

2. 从菜单栏中选择“文件”>“另存为”；将显示“另存为”对话框。
3. 浏览到 C:UsersUser NameDocumentsAcade 2025AeDataProjCADCIM。
4. 在“文件名”编辑框中输入 CADCIM_wdtitle.wdl，然后单击“保存”按钮；CADCIM_wdtitle.wdl 文件将保存在相应的项目文件夹中。

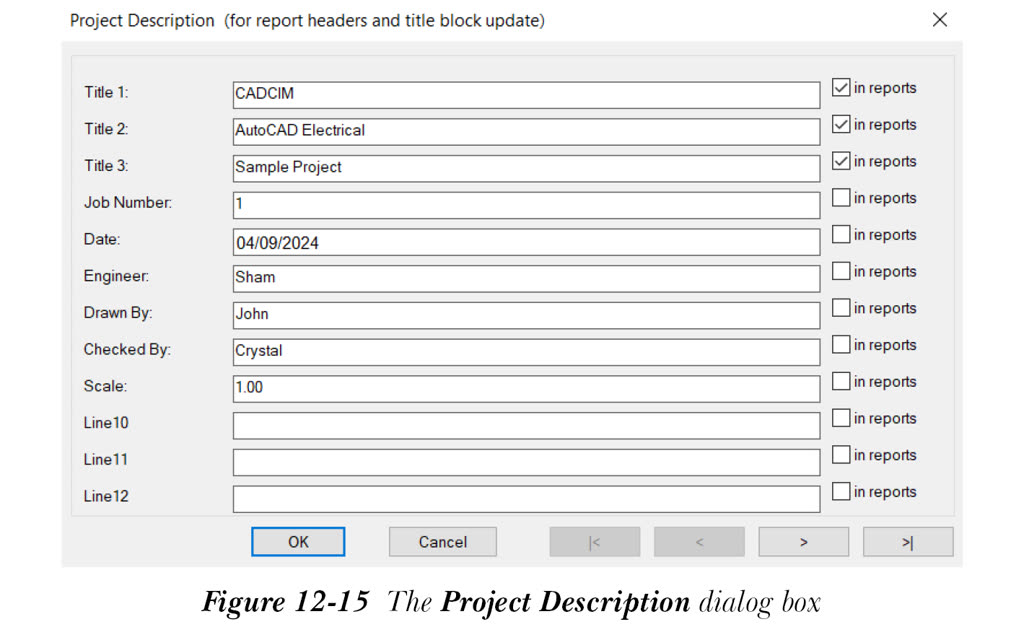

5. 右键单击 CADCIM 项目；将显示快捷菜单。从中选择“描述”选项；将显示“项目描述”对话框，如图 12-15 所示。您会注意到，在此对话框中，行值已更改为指定的值。

注意

“项目描述”对话框显示图 12-15 中所示的值，是因为您在第 2 章的教程 1 中指定了这些值。如果未显示这些值，您可以在“项目描述”对话框中输入以下信息：

LINE1= CADCIM

LINE2= AutoCAD Electrical

LINE3= Sample Project

LINE4= 1

LINE5= 14/04/2023

LINE6= Sham

LINE7= John

LINE8= Crystal

LINE9= 1.00

更新标题栏

1. 右键单击 CADCIM 项目；将显示快捷菜单。从中选择“标题栏更新”选项；将显示“更新标题栏”对话框。

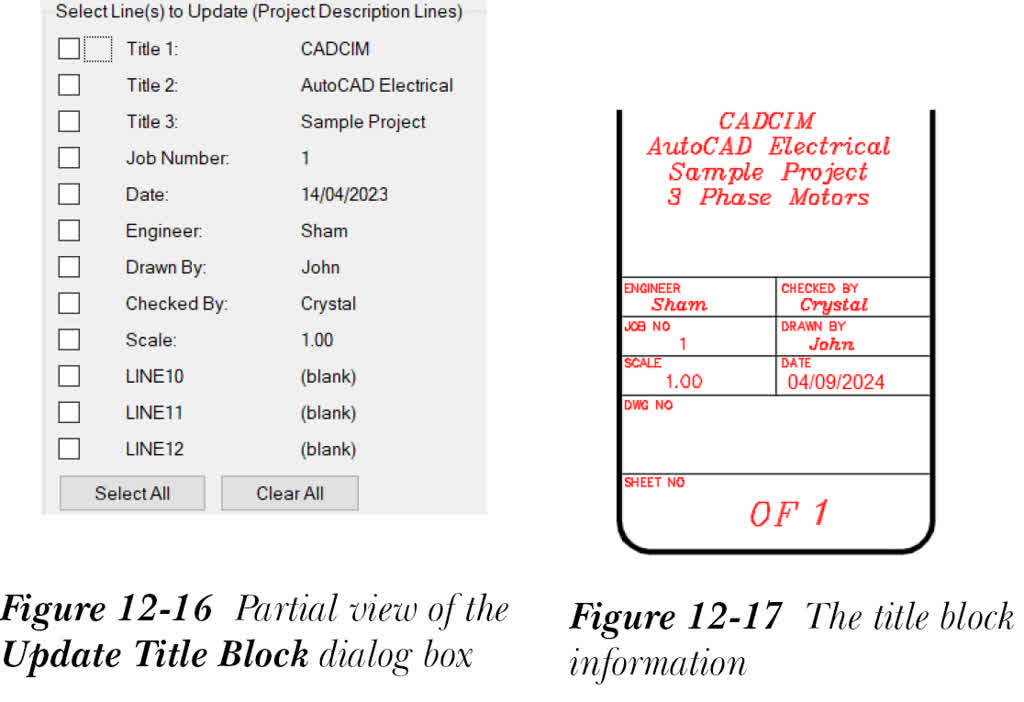

2. 选择图 12-16 中所示的复选框。
3. 单击“确定 仅活动图形”按钮；标题栏信息将显示在图形的标题栏中，如图 12-17 所示。

保存图形文件

1. 从菜单栏中选择“文件”>“保存”以保存图形文件。
