自测题
回答以下问题，然后与本章末尾给出的答案进行比较：
- 当您右键单击活动项目并从快捷菜单中选择“特性”选项时，将显示以下哪个对话框？
(a) 图形特性 (b) 项目特性
(c) 特性 (d) 以上都不是
- __ 选项用于打印项目的完整图形集或选定的图形。
- __ 按钮用于对活动项目的图形执行待处理的更新。
- __ 可以使用写字板和记事本进行编辑。
- 在“项目特性”对话框的 __ 区域中，您可以指定梯形图参考编号的格式。
- 在“图形特性”对话框中，您可以为新图形和项目定义设置。（对/错）
- 项目文件使用项目管理器创建和维护。（对/错）
- “标题栏更新”选项用于更新标题栏的属性值。（对/错）
复习题
回答以下问题：
- 以下哪个参考文件如果保存在项目文件夹中，将更改“项目描述”对话框的 LINEx 标签描述？
(a) .WDL (b) .LOC
(c) .WDD (d) .INST
- 当您右键单击活动项目并从显示的快捷菜单中选择“标题栏更新”选项时，将显示以下哪个对话框？
(a) 设置标题栏更新 (b) 标题栏设置
(c) 更新标题栏 (d) 以上都不是
- 在“更新其他图形？”消息框中单击以下哪个按钮会将所需信息保存到项目任务列表中？
(a) 确定 (b) 跳过
(c) 任务 (d) 全部
- “项目任务列表”按钮用于对项目的图形文件执行待处理的更新。（对/错）
-
模板文件的扩展名为
.dwt。（对/错） - 您不能更改项目中图形的设置。（对/错）
练习
练习 1
从 CADCIM 项目中打开 DEMO05.DWG 图形文件，并将其另存为 C12_exer01.dwg。同时，将此图形文件添加到 NEW_PROJECT 项目。将图形的元件标记格式更改为 %N-%F。同时，使用“更新/重标记”工具进行更新。（预计时间：15 分钟）
练习 2

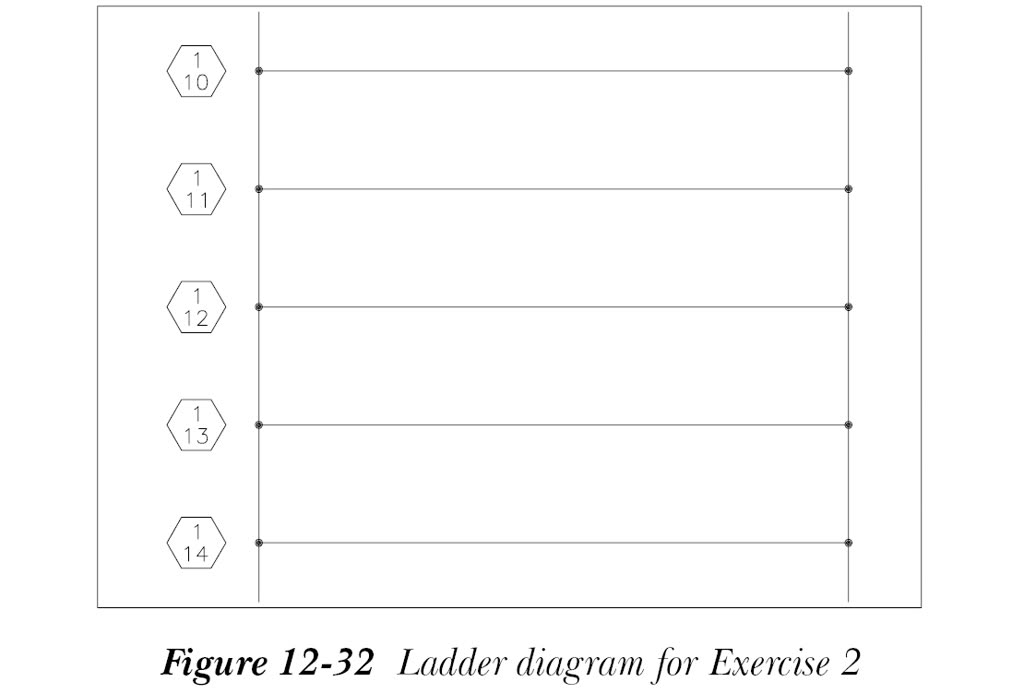

在 NEW_PROJECT 项目中创建一个名为 C12_exer02.dwg 的新图形，然后在“图形特性”对话框中更改图形的默认设置如下：“图形设置”选项卡“图纸值”区域中的图纸：= 1；“图形格式”选项卡“梯形图默认值”区域中的间距 = 1；宽度 = 5。同时，在“图形特性”对话框中更改梯形图的线参考编号，并插入一个具有 5 个梯级、第一参考编号为 10 的梯形图，如图 12-32 所示。（预计时间：15 分钟）
练习 3

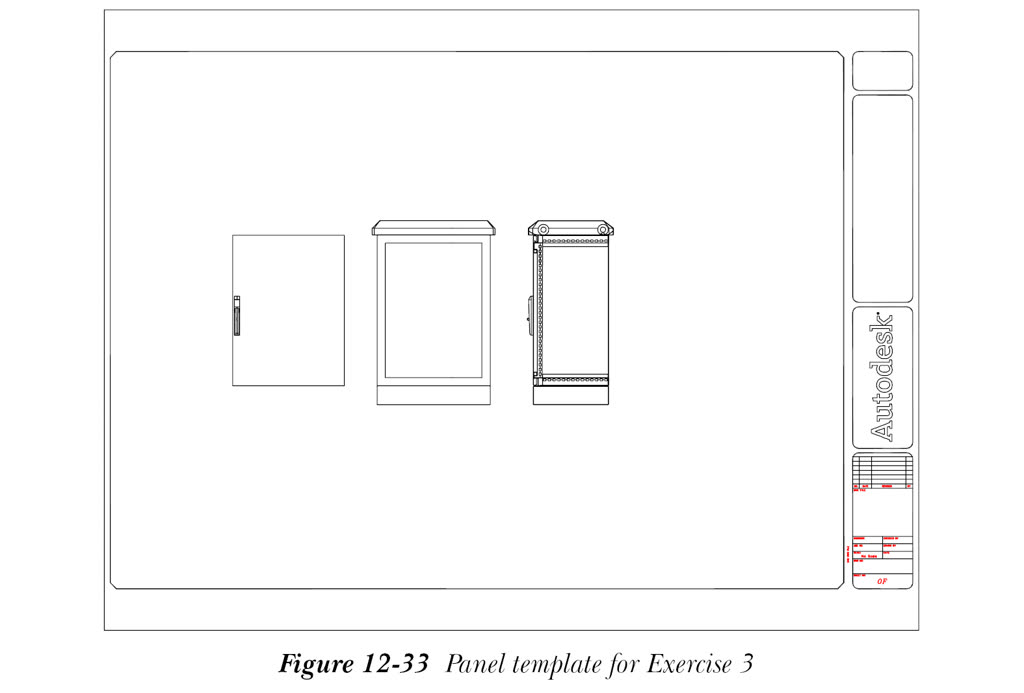

创建一个面板模板 Panel_Template.dwt。同时，在其中插入以下外壳：制造商 = RITTAL，类型 = OUTDOOR ENCLOSURES，样式 = NEMA 3R，目录 = 9783040。图 12-33 显示了 panel_template.dwt 模板文件。
（预计时间：20 分钟）
提示：在“插入封装”对话框中将面板的比例更改为 0.2。
自测题答案
- b
- 打印项目
- 项目任务列表
- 参考文件
- 格式引用
- 错
- 对
- 对
