构建回路
命令: AECIRCBUILDER
您可以使用 回路生成器（Circuit Builder） 工具构建电机控制回路和电源馈送回路。使用此工具构建的回路包括单相、三相和单线回路。使用此工具，您可以使用可用回路类别列表插入回路或配置回路。使用此工具插入回路的过程将在下面讨论。
插入回路

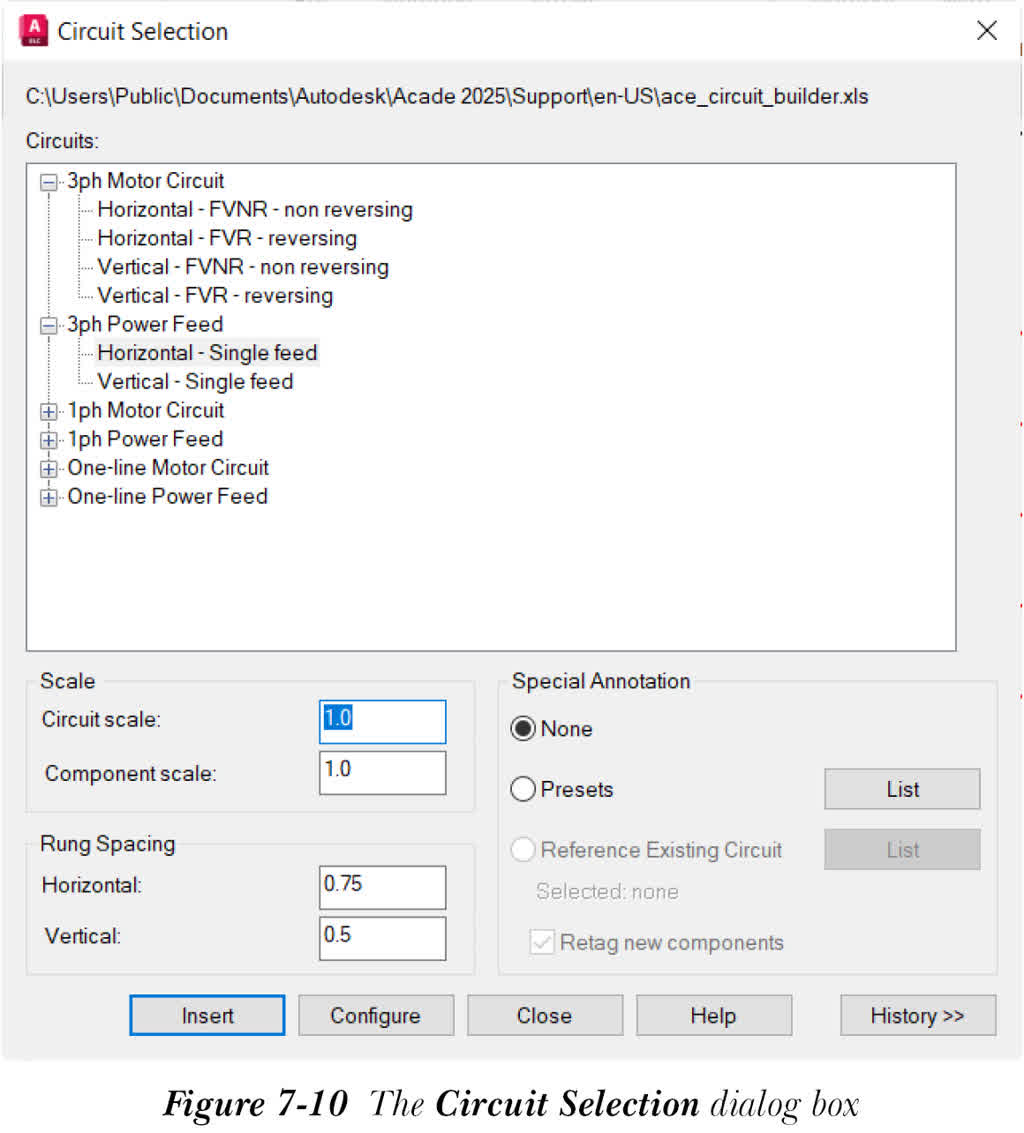

从“原理图”选项卡的“插入元件”面板中的“回路生成器”下拉列表中选择 回路生成器（Circuit Builder） 工具；将显示“回路选择”对话框，如图 7-10 所示。
指定所需选项后，选择“回路选择”对话框底部的“插入”按钮，以使用“回路选择”对话框中指定的设置插入回路。
配置回路

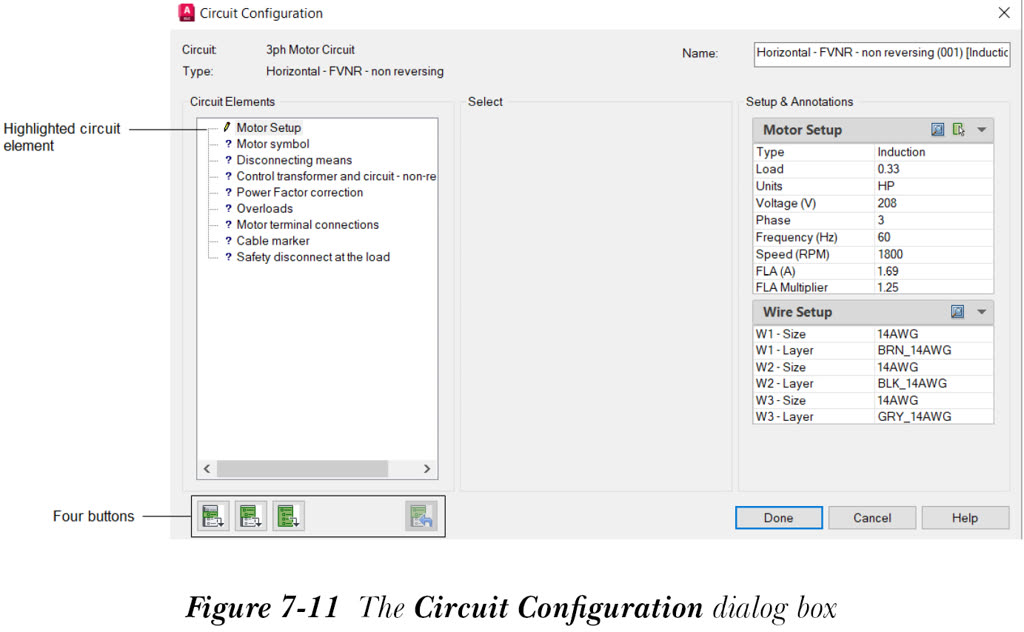

如果您需要通过修改参考回路中的回路元件来配置新回路，请从“回路选择”对话框中根据您的需要选择参考回路，然后从“回路选择”对话框中选择“配置”按钮；系统将提示您指定回路的插入点。指定回路的插入点；回路的草图将连同模板图形标记一起插入到指定位置，并显示“回路配置”对话框，参见图 7-11。
您可以根据需要在此对话框中指定选项来配置新回路。
在“回路配置”对话框中指定选项后，选择“完成”按钮；配置的回路将插入到指定位置。请注意，如果您未指定某些回路元素的参数，将显示“回路配置：完成”消息框，警告您有关未被回路元素替换的模板图形标记。选择“是”继续，或选择“否”返回“回路配置”对话框。
