从面板列表插入端子
命令：AETERMINALPNL

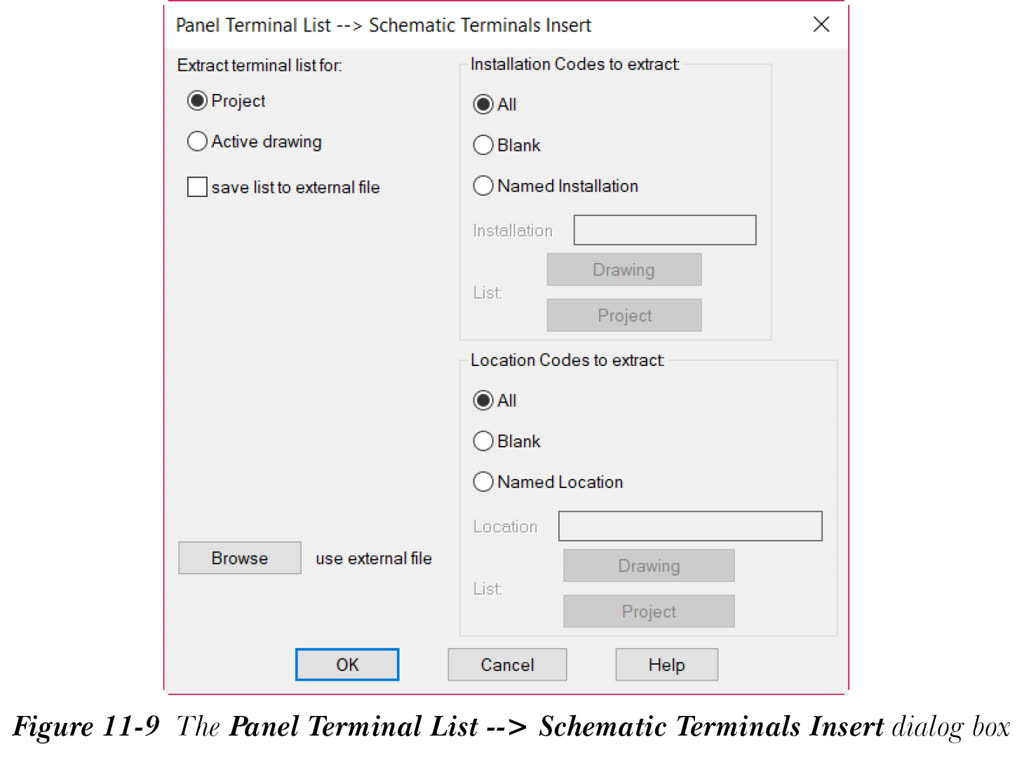

“端子（面板列表）”工具用于使用面板列表将原理图端子插入到图形中。从“原理图”选项卡的“插入元件”面板中选择“端子（面板列表）”工具；将显示“面板端子列表 --> 原理图端子插入”对话框，如图 11-9 所示。

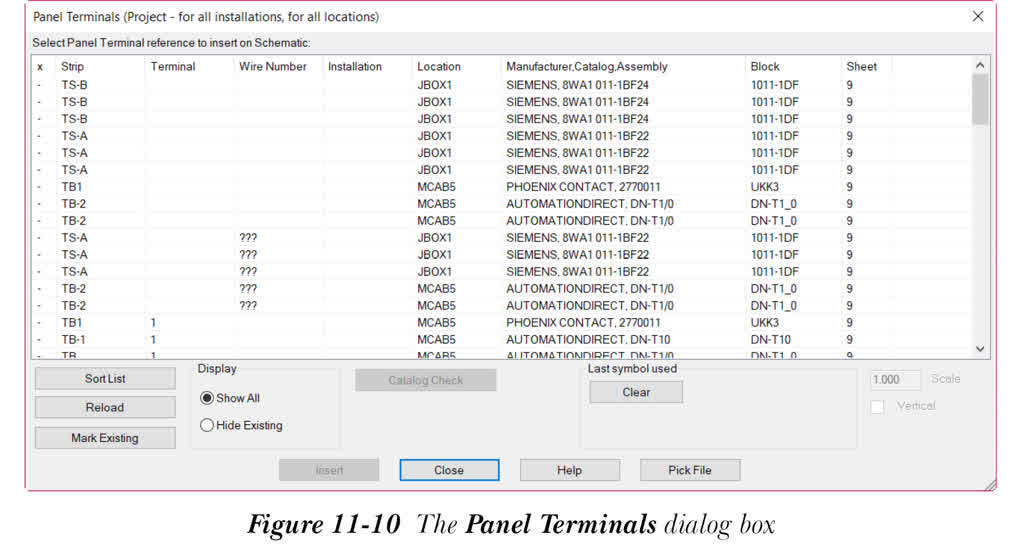

默认情况下，“项目”单选按钮处于选中状态。在“面板端子列表 -> 原理图端子插入”对话框中选择“确定”按钮；将显示“选择要处理的图形”对话框。选择所需的图形并选择“处理”按钮；图形将从顶部列表转移到下方列表。接下来，在“选择要处理的图形”对话框中选择“确定”按钮；将显示“面板端子”对话框，如图 11-10 所示。
“面板端子”对话框中的选项与“原理图端子”对话框中讨论的选项相同。这两个对话框的唯一区别是“面板端子”对话框具有“上次使用的符号”区域。
接下来，从“面板端子”对话框中选择面板端子参考；“插入”按钮、“目录检查”按钮、“比例”编辑框和“垂直”复选框将被激活。选择“插入”按钮；将显示“插入”对话框。接下来，从此对话框中选择端子；“确定”按钮将被激活。选择“确定”按钮；将提示您指定插入点。指定插入点；将显示“插入/编辑端子符号”对话框。在此对话框中指定所需信息。选择“确定”按钮；端子将插入到图形中，并且“面板端子”对话框将再次出现在屏幕上。选择“关闭”按钮以退出此对话框。
注意
- 仅当您首次将端子符号插入到图形中时，才会显示“插入”对话框。
- 如果从“面板端子”对话框中选择多个端子并选择“插入”按钮，将显示“插入间距”对话框。此对话框中的选项已在前面章节中讨论过。
