教程 1

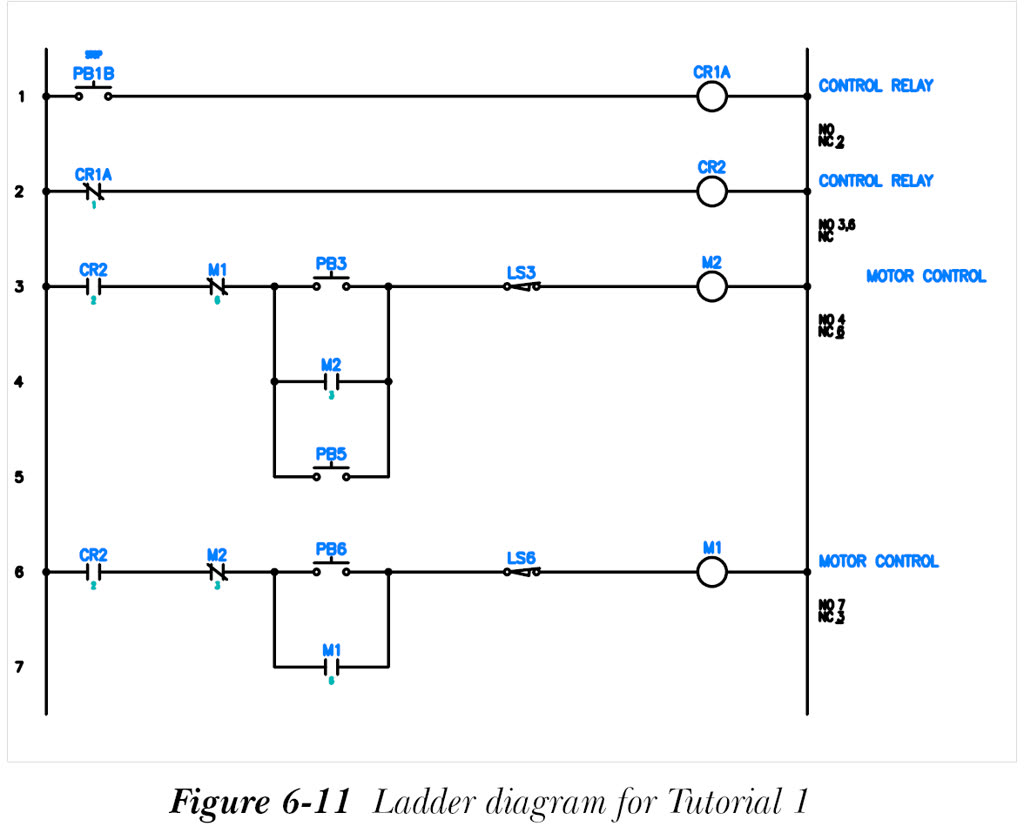

在本教程中，您将向图形中插入梯形图及其元件。接下来，您将使用复制元件、挪移、移动元件和删除元件工具来复制、挪移、移动和删除已插入的元件。请参考图 6-11。此外，您还将隐藏元件的属性。（预计时间：30 分钟）

完成本教程需要执行以下步骤：

a. 创建新图形。

b. 在图形中插入梯形图。

c. 插入元件并添加描述。

d. 复制元件。

e. 隐藏属性。

f. 删除元件。

g. 移动元件。

h. 添加导线。

i. 挪移元件。

j. 修剪导线。

k. 对齐元件。

l. 复制目录数据。

m. 保存图形文件。

创建新图形

  1. 如果 CADCIM 项目尚未激活，请将其激活。接下来，从项目管理器中选择新建图形按钮；将显示创建新图形对话框。在图形文件区域的名称编辑框中输入 C06_tut01。选择模板为 ACAD_ELECTRICAL.dwt，并在描述 1 编辑框中输入 Schematic Components。
  2. 选择确定按钮；C06_tut01.dwg 图形将在 CADCIM 项目中创建，并显示在 CADCIM 项目图形列表的底部。接下来，将 C06_tut01.dwg 移动到 CADCIM 项目的 TUTORIALS 子文件夹中。

在图形中插入梯形图

  1. 从原理图 > 插入导线/导线编号 > 插入梯形图下拉列表中选择插入梯形图工具；将显示插入梯形图对话框。
  2. 在插入梯形图对话框中设置以下参数：

宽度：8.000 间距：1.000

第 1 参考：1 梯级：7

1 相：选择此单选按钮 是：选择此单选按钮

  1. 设置这些参数后，单击长度编辑框；梯形图的长度将自动计算并显示在该编辑框中。此外，确保绘制梯级区域的跳过编辑框中显示 0。

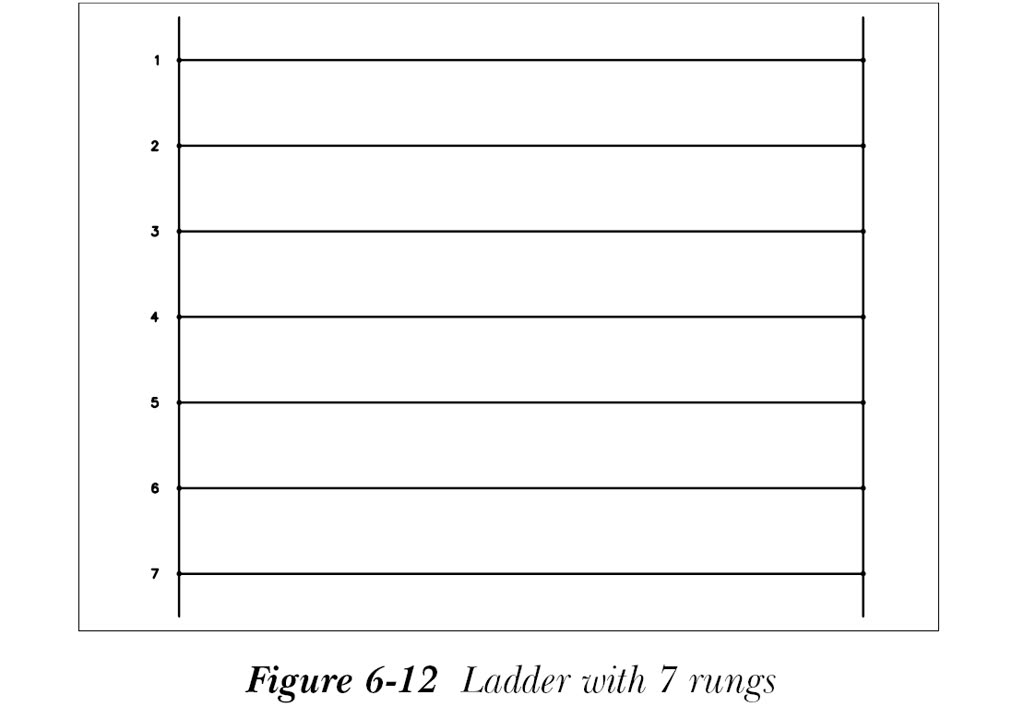

  2. 选择确定按钮；系统将提示您指定第一个梯级的起始位置。在命令行提示下输入 11,18 并按 Enter 键；梯形图将插入到图形中，如图 6-12 所示。接下来，从菜单栏中选择视图 > 缩放 > 放大以放大图形。

插入元件并添加描述

  1. 从原理图 > 插入元件 > 图标菜单下拉列表中选择图标菜单工具；将显示插入元件对话框。
  2. 从插入元件对话框的 NFPA：原理图符号区域中选择按钮图标；NFPA：原理图符号区域将变为 NFPA：按钮区域。
  3. 从 NFPA：按钮区域中选择常开按钮图标；光标将随元件一起显示，并提示您指定按钮的插入点。在命令行提示下输入 11.5,18 并按 Enter 键；按钮将放置在梯级 1 上，并显示插入/编辑元件对话框。

默认情况下，元件标记区域的编辑框中显示 PB1B。

  1. 在描述区域的第 1 行编辑框中输入 STOP。接下来，从插入/编辑元件对话框中选择确定按钮；PB1B 元件将插入到图形中。
  2. 重复步骤 1。选择插入元件对话框的 NFPA：原理图符号区域中显示的继电器/触点图标；将显示 NFPA：继电器和触点区域。
  3. 在插入元件对话框的 NFPA：继电器和触点区域中选择继电器线圈图标；系统将提示您指定插入点。在命令行提示下输入 13,18 并按 Enter 键；将显示插入/编辑元件对话框。默认情况下，元件标记区域的编辑框中显示 CR1A。
  4. 在描述区域的第 1 行编辑框中输入 CONTROL RELAY。接下来，从插入/编辑元件对话框中选择确定按钮；元件 CR1A 将添加到梯形图的梯级 1 中。
  5. 重复步骤 1。选择插入元件对话框中显示的继电器/触点图标；将显示 NFPA：继电器和触点区域。
  6. 在插入元件对话框的 NFPA：继电器和触点区域中选择继电器线圈图标；系统将提示您指定插入点。在命令行提示下输入 13.5,17 并按 Enter 键。默认情况下，插入/编辑元件对话框的元件标记区域的编辑框中显示 CR2。
  7. 在描述区域的第 1 行编辑框中输入 CONTROL RELAY。接下来，从插入/编辑元件对话框中选择确定按钮；元件 CR2 将添加到梯形图的梯级 2 中。
  8. 重复步骤 1。选择继电器/触点图标，然后在插入元件对话框的 NFPA：继电器和触点区域中选择常闭继电器触点；系统将提示您指定插入点。在命令行提示下输入 11.5,17 并按 Enter 键；将显示插入/编辑子元件对话框。
  9. 从插入/编辑子元件对话框的元件标记区域中选择图形按钮；将显示 FAMILY = “CR” 的活动图形列表对话框。从此对话框中选择 CR1A 并选择确定按钮；信息将显示在插入/编辑子元件对话框中。

默认情况下，描述区域的第 1 行编辑框中显示 CONTROL RELAY。

  1. 在描述区域的第 2 行编辑框中输入 NORMALLY CLOSED。接下来，在插入/编辑子元件对话框中选择确定按钮；元件 CR1A 将添加到梯形图梯级 2 中。
  2. 重复步骤 1。选择继电器/触点图标，然后在 NFPA：继电器和触点区域中选择常开继电器触点；系统将提示您指定插入点。在命令行提示下输入 11.5,16 并按 Enter 键；将显示插入/编辑子元件对话框。
  3. 从插入/编辑子元件对话框的元件标记区域中选择图形按钮；将显示 FAMILY = “CR” 的活动图形列表对话框。从此对话框中选择 CR2 并选择确定按钮；信息将显示在插入/编辑子元件对话框中。
  4. 在插入/编辑子元件对话框的描述区域的第 2 行编辑框中输入 NORMALLY OPEN，然后从此对话框中选择确定按钮；CR2 控制继电器将插入到图形中的梯级 3 中。
  5. 重复步骤 1。从插入元件对话框的 NFPA：原理图符号区域中选择电机控制图标。接下来，从 NFPA：电机控制区域中选择电机启动器线圈；系统将提示您指定元件的插入点。
  6. 在命令行提示下输入 17.5,16 并按 Enter 键；将显示插入/编辑元件对话框。在元件标记区域的编辑框中输入 M2。此外，在插入/编辑元件对话框的描述区域的第 1 行编辑框中输入其描述为 MOTOR CONTROL。从此对话框中选择确定按钮；电机启动器线圈将插入到梯形图的梯级 3 中。

注意

您可能需要使用移动/显示属性工具来移动已插入元件的属性。

接下来，您需要在梯级 4 中插入第 2 个 + 启动器常开触点。

  1. 从插入元件对话框中选择电机控制图标，然后从 NFPA：电机控制区域中选择第 2 个 + 启动器常开触点；系统将提示您指定插入点。
  2. 在命令行提示下输入 11.5,15 并按 Enter 键；将显示插入/编辑子元件对话框。从插入/编辑子元件对话框的元件标记区域中选择图形按钮；将显示 FAMILY = “M” 的活动图形列表对话框。从此对话框中选择 M2 并选择确定按钮；信息将显示在插入/编辑子元件对话框中。
  3. 在插入/编辑子元件对话框的描述区域的第 2 行编辑框中输入 NORMALLY OPEN，然后从此对话框中选择确定按钮；M2 启动器触点将插入到图形中的梯级 4 中。
  4. 重复步骤 1。从插入元件对话框的 NFPA：原理图符号区域中选择电机控制图标。接下来，从 NFPA：电机控制区域中选择电机启动器线圈；系统将提示您指定元件的插入点。
  5. 在命令行提示下输入 18,13。在元件标记区域的编辑框中输入 M1。此外，在插入/编辑元件对话框的描述区域的第 1 行编辑框中输入其描述为 MOTOR CONTROL。从插入/编辑元件对话框中选择确定按钮；电机启动器线圈（M1）将插入到梯形图的梯级 6 中。
  6. 再次重复步骤 1。选择电机控制图标，然后在插入元件对话框的 NFPA：电机控制区域中选择第 2 个 + 启动器常闭触点；系统将提示您指定元件的插入点。
  7. 在命令行提示下输入 12.8,16 并按 Enter 键；将显示插入/编辑子元件对话框。从插入/编辑子元件对话框的元件标记区域中选择图形按钮；将显示 FAMILY = “M” 的活动图形列表对话框。从此对话框中选择 M1 并选择确定按钮；信息将显示在插入/编辑子元件对话框中。
  8. 在插入/编辑子元件对话框的描述区域的第 2 行编辑框中输入 NORMALLY CLOSED，然后从此对话框中选择确定按钮；电机启动器触点（M1）将插入到图形中的梯级 3 中。

接下来，您需要在梯级 3 中插入限位开关，常闭。

  1. 从插入元件对话框中选择限位开关图标；将显示 NFPA：限位开关区域。从此区域中选择限位开关，常闭；系统将提示您指定插入点。
  2. 在命令行提示下输入 16,16 并按 Enter 键；将显示插入/编辑元件对话框。默认情况下，插入/编辑元件对话框的元件标记编辑框中显示 LS3。此外，分别在插入/编辑元件对话框的描述区域的第 1 行和第 2 行编辑框中输入 LIMIT SWITCH 和 NORMALLY CLOSED。选择确定按钮；LS3 将插入到梯级 3 中。

同样，您需要在梯级 1 中插入限位开关，常开。

  1. 从插入元件对话框的 NFPA：限位开关图标中选择限位开关，常开；系统将提示您指定插入点。

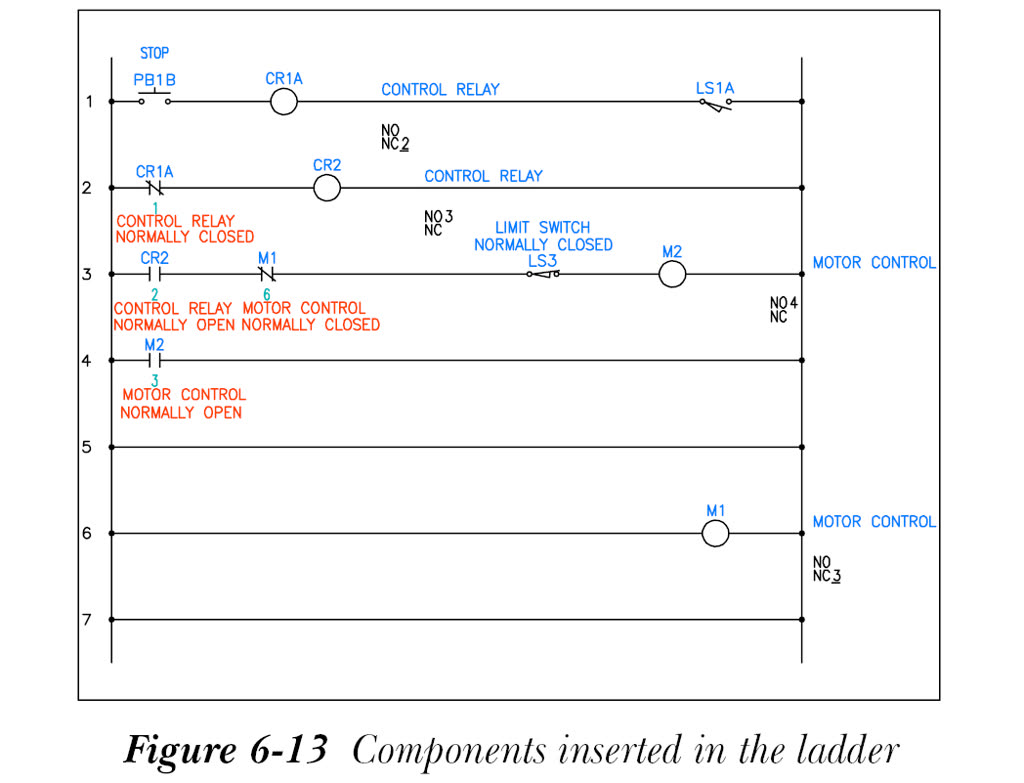

  2. 在命令行提示下输入 18,18 并按 Enter 键；将显示插入/编辑元件对话框。默认情况下，此对话框的元件标记区域的编辑框中显示 LS1A。接下来，选择确定按钮；LS1A 将插入到图形的梯级 1 中。图 6-13 显示了插入了元件的梯形图。
  3. 从原理图 > 编辑元件 > 修改属性下拉列表中选择移动/显示属性工具；系统将提示您选择对象。选择电机启动器线圈的电机控制属性并按 Enter 键；系统将提示您指定基点。在属性的左角指定基点并移动属性，如图 6-13 所示。

复制元件

  1. 从原理图选项卡的编辑元件面板中选择复制元件工具；系统将提示您选择要复制的元件。
  2. 选择放置在梯级 1 上的 PB1B（按钮）；系统将提示您指定复制元件的插入点。在命令行提示下输入 14,16 并按 Enter 键；将显示插入/编辑元件对话框。
  3. 默认情况下，元件标记区域的编辑框中显示 PB3。在插入/编辑元件对话框的描述区域的第 1 行编辑框中输入 DOWN。接下来，在此对话框中选择确定按钮；元件 PB3 将插入到梯级 3 中。
  4. 同样，右键单击放置在梯级 3 上的 CR2，然后从显示的标记菜单中选择复制元件选项；系统将提示您指定插入点。在命令行提示下输入 12,13 并按 Enter 键；将显示插入/编辑子元件对话框。
  5. 从插入/编辑子元件对话框的元件标记区域中选择图形按钮；将显示 FAMILY = “CR” 的活动图形列表对话框。从此对话框中选择 CR2（第三项）并选择确定按钮；信息将显示在插入/编辑子元件对话框中。

默认情况下，描述区域的第 1 行编辑框中显示 CONTROL RELAY，描述区域的第 2 行编辑框中显示 NORMALLY OPEN。

  1. 在插入/编辑子元件对话框中选择确定按钮；元件 CR2 将插入到图形的梯级 6 中。
  2. 右键单击您放置在梯级 1 上的 PB1B，然后从显示的标记菜单中选择复制元件选项；系统将提示您指定插入点。在命令行提示下输入 13,14 并按 Enter 键；将显示插入/编辑元件对话框。
  3. 从插入/编辑元件对话框的描述区域的第 1 行中删除描述。此外，如果未显示，则在元件标记区域的编辑框中输入 PB5。接下来，在此对话框中选择确定按钮；PB5 将插入到梯级 5 上。右键单击 PB1B，然后从显示的标记菜单中选择复制元件选项；系统将提示您指定插入点。
  4. 在命令行提示下输入 14,13 并按 Enter 键；将显示插入/编辑元件对话框。在此对话框中，默认情况下元件标记区域的编辑框中显示 PB6。从描述区域的第 1 行编辑框中删除描述，然后选择确定按钮；PB6 将插入到梯形图的梯级 6 中。
  5. 右键单击梯级 4 上的电机控制 M2，然后从显示的标记菜单中选择复制元件选项；系统将提示您指定插入点。在命令行提示下输入 12,12 并按 Enter 键；将显示插入/编辑子元件对话框。
  6. 从插入/编辑子元件对话框的元件标记区域中选择图形按钮；将显示 FAMILY = “M” 的活动图形列表对话框。从此对话框中选择 M1（第一项）并选择确定按钮；信息将显示在插入/编辑子元件对话框中。
  7. 在插入/编辑子元件对话框的描述区域的第 2 行编辑框中输入 NORMALLY OPEN，然后从此对话框中选择确定按钮；电机启动器触点（M1）将插入到图形中的梯级 7 中。
  8. 同样，从梯级 3 中选择 M1 并将其复制到梯级 6 的 15,13 处。从插入/编辑子元件对话框的元件标记区域中选择图形按钮；将显示 FAMILY = “M” 的活动图形列表对话框。从此对话框中选择 M2（第四项）并选择确定按钮；信息将显示在插入/编辑子元件对话框中。
  9. 在插入/编辑子元件对话框的描述区域的第 2 行编辑框中输入 NORMALLY CLOSED，然后从此对话框中选择确定按钮；M2 启动器触点将插入到图形中的梯级 6 中。

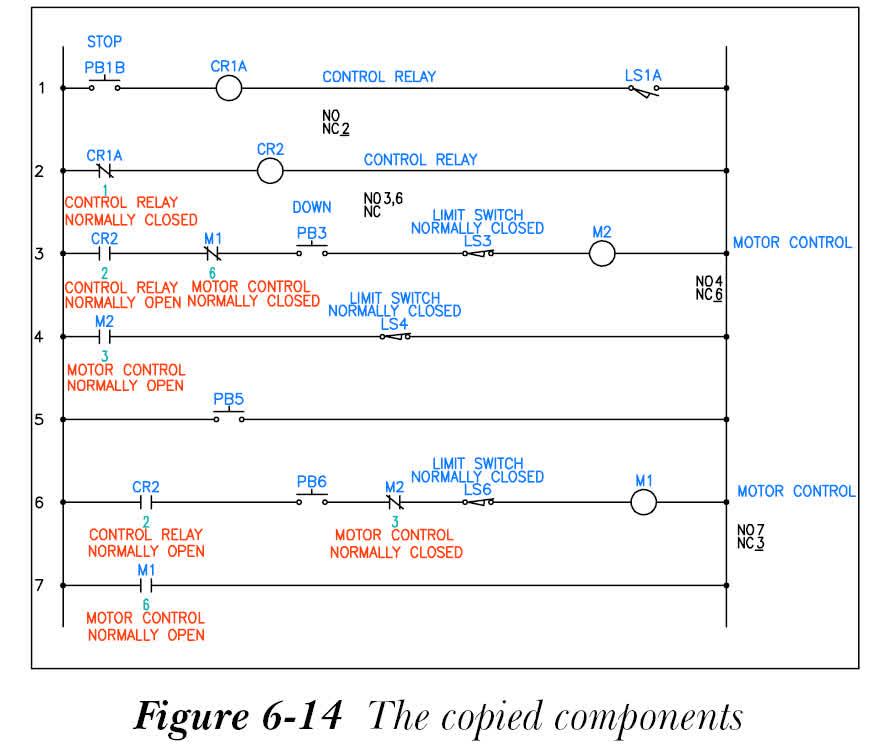

  10. 接下来，从第 3 个梯级中选择限位开关 LS3，并将其复制到 15,15 处。再次选择 LS3，并将其复制到 16,13 处。您会注意到限位开关插入到了梯级 4 和梯级 6 中。保持描述区域中的值不变。图 6-14 显示了复制的元件。

隐藏属性

  1. 从原理图 > 编辑元件 > 修改属性下拉列表中选择隐藏属性（单选）工具；系统将提示您选择要隐藏的属性。
  2. 选择以下元件的 DESC1 和 DESC2 属性：

放置在梯级 2 上的 CR1A，

放置在梯级 3 上的 CR2、M1、PB3 和 LS3，

放置在梯级 4 上的 M2 和 LS4，

放置在梯级 6 上的 CR2、M2 和 LS6，以及

放置在梯级 7 上的 M1

执行此操作后，元件的描述将被隐藏。

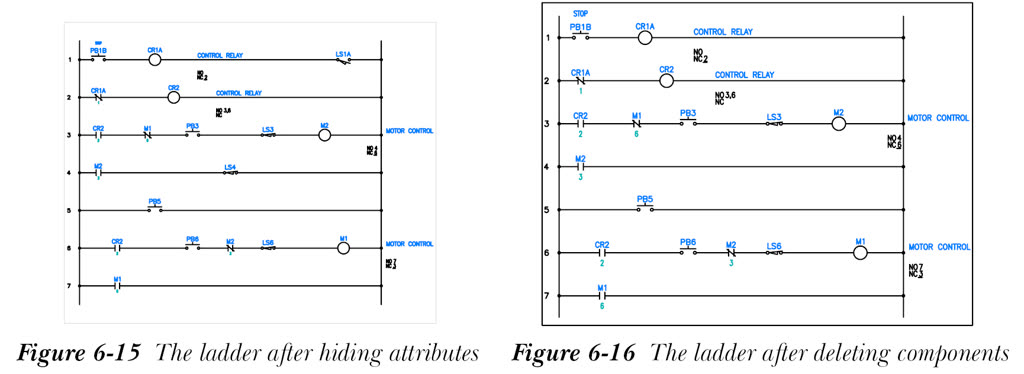

  1. 按 Enter 键退出命令。图 6-15 显示了隐藏属性后的梯形图和元件。

删除元件

  1. 从原理图选项卡的编辑元件面板中选择删除元件工具；系统将提示您选择对象。
  2. 从梯级 1 中选择 LS1A，从梯级 4 中选择 LS4，然后按 Enter 键；将显示搜索/定位到子元件？对话框。从此对话框中选择否按钮；元件将从图形中删除，如图 6-16 所示。

移动元件

  1. 从原理图 > 编辑元件 > 修改元件下拉列表中选择移动元件工具；系统将提示您选择要移动的元件。
  2. 从梯级 6 中选择 M2；系统将提示您指定元件的插入点。

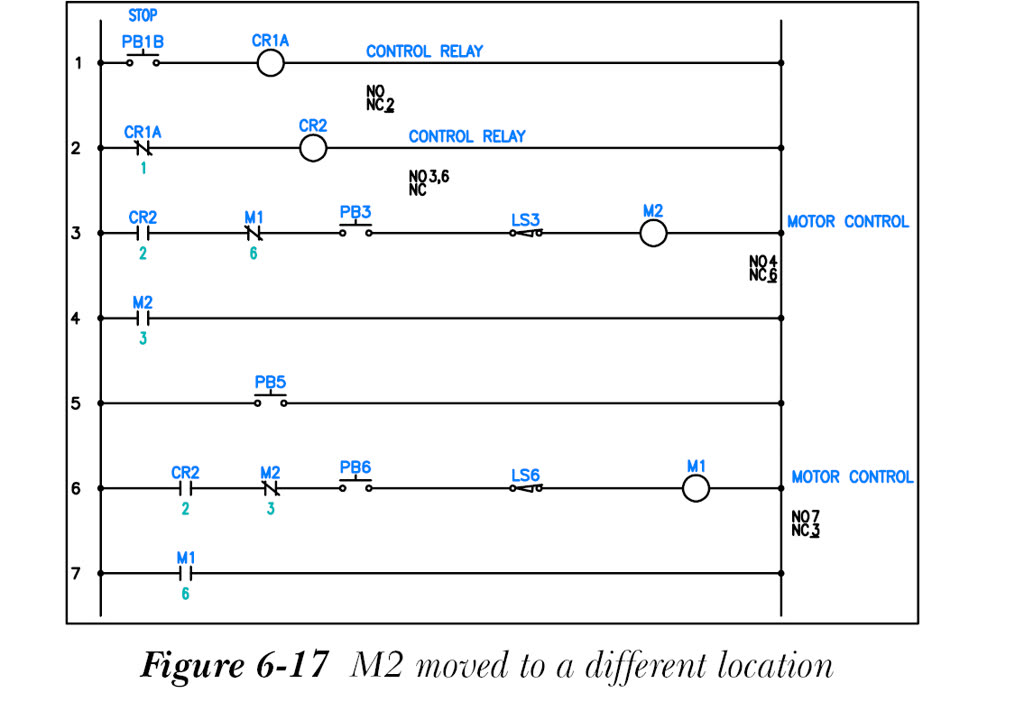

  3. 在命令行提示下输入 13,13 并按 Enter 键；M2 将移动到梯级 6 中的新位置，如图 6-17 所示。

添加导线

  1. 从原理图 > 插入导线/导线编号 > 导线下拉列表中选择导线工具；系统将在命令行提示下提示您指定导线的起点。
  2. 在命令行提示下输入 13.4,16 并按 Enter 键；系统将提示您指定导线端点。接下来，输入 13.4,15 并按 Enter 键；导线将插入到 PB3 左侧的梯级 3 和 4 之间。
  3. 在命令行提示下输入 14.6,16 并按 Enter 键；系统将提示您指定导线端点。接下来，输入 14.6,15 并按 Enter 键；导线将插入到 PB3 右侧的梯级 3 和 4 之间。
  4. 在命令行提示下输入 13.4,15 并按 Enter 键；系统将提示您指定导线端点。接下来，输入 13.4,14 并按 Enter 键；导线将插入到梯级 4 和 5 之间。
  5. 在命令行提示下输入 14.6,15 并按 Enter 键；系统将提示您指定导线端点。接下来，输入 14.6,14 并按 Enter 键；导线将插入到梯级 4 和 5 之间。
  6. 在命令行提示下输入 13.4,13 并按 Enter 键；系统将提示您指定导线端点。接下来，输入 13.4,12 并按 Enter 键；导线将插入到 PB6 左侧的梯级 6 和 7 之间。

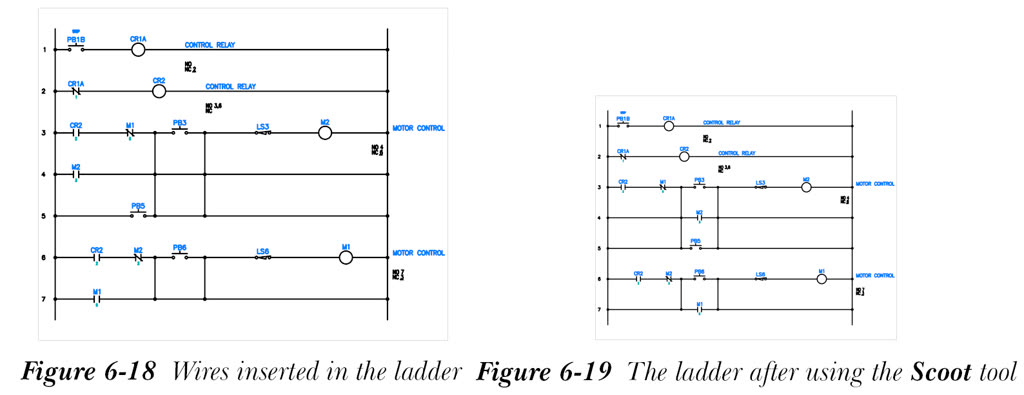

  7. 在命令行提示下输入 14.6,13 并按 Enter 键；系统将提示您指定导线端点。接下来，输入 14.6,12 并按 Enter 键；导线将插入到 PB6 右侧的梯级 6 和 7 之间。现在，按 Enter 键退出命令。图 6-18 显示了插入到图形中的导线。

挪移元件

  1. 从原理图 > 编辑元件 > 修改元件下拉列表中选择挪移工具；系统将提示您选择元件。
  2. 从梯级 4 中选择 M2，在命令行提示下输入 14,15，然后按 Enter 键；M2 将移动到新位置。
  3. 从梯级 5 中选择 PB5，在命令行提示下输入 14,14，然后按 Enter 键；PB5 将移动到新位置。
  4. 从梯级 7 中选择 M1，在命令行提示下输入 14,12，然后按 Enter 键；M1 将移动到新位置。
  5. 按 Enter 键退出命令。图 6-19 显示了使用挪移工具后的原理图。

修剪导线

  1. 从原理图选项卡的编辑导线/导线编号面板中选择修剪导线工具；系统将提示您选择要修剪的导线。
  2. 选择以下要修剪的导线：梯级 4、梯级 5 和梯级 7 的左右部分。接下来，按 Enter 键退出命令。

对齐元件

  1. 从原理图 > 编辑元件 > 修改元件下拉列表中选择对齐工具；系统将提示您选择要水平或垂直对齐的元件。
  2. 选择梯级 1 上的 PB1B；将显示一条穿过 PB1 中心的假想线，并提示您选择对象。
  3. 从梯形图左侧选择放置在梯级 2 上的 CR1A、放置在梯级 3 上的 CR2 和放置在梯级 6 上的 CR2。接下来，按 Enter 键；元件将向左对齐。
  4. 重复步骤 1。从梯级 3 中选择 M1；将显示一条穿过 M1 中心的假想线，并提示您选择对象。接下来，选择放置在梯级 6 上的 M2 并按 Enter 键；放置在梯级 3 上的 M1 和放置在梯级 6 上的 M2 将对齐。
  5. 重复步骤 1，然后选择放置在梯级 6 右侧的 M1。接下来，选择放置在梯级 3 上的 M2、放置在梯级 2 上的 CR2 和放置在梯级 1 上的 CR1A，然后按 Enter 键；所选元件将对齐。

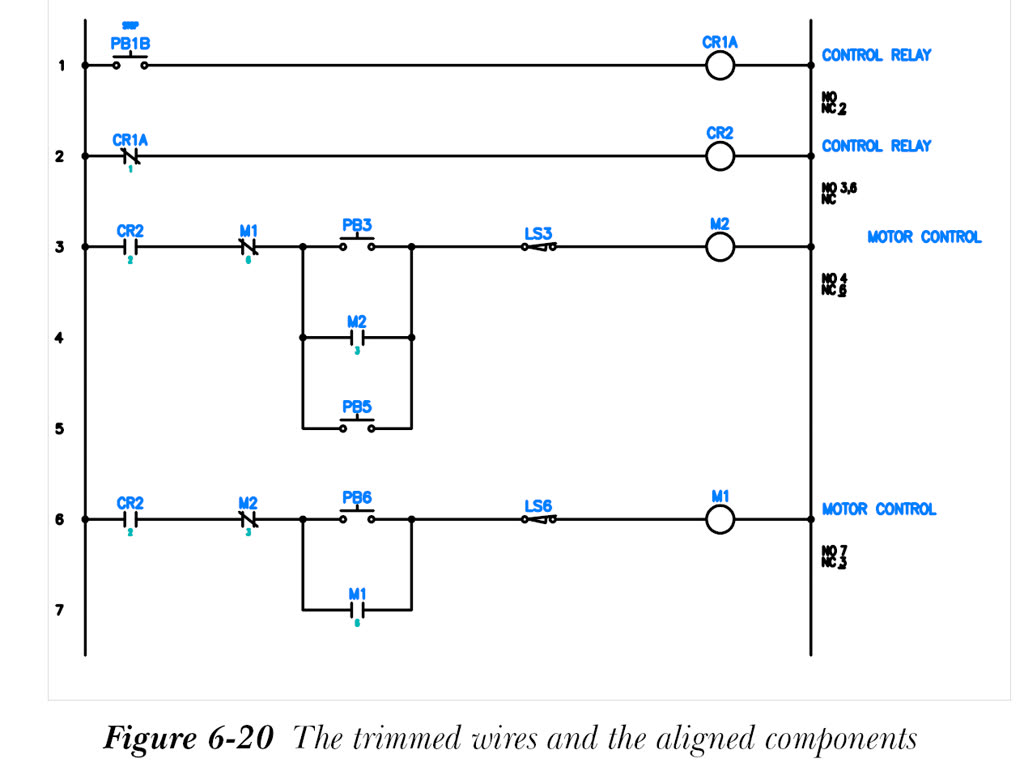

  6. 重复步骤 1，然后从梯级 3 中选择 PB3；系统将提示您选择对象。接下来，从图形中选择放置在梯级 4 上的 M2、PB5、PB6 和放置在梯级 7 上的 M1，然后按 Enter 键；所选元件将对齐。图 6-20 显示了对齐后的元件。

复制目录数据

  1. 从原理图 > 编辑元件 > 编辑元件下拉列表中选择复制目录指定工具；系统将提示您选择主元件。
  2. 选择放置在梯级 3 上的 PB3 作为主元件；将显示复制目录指定对话框。
  3. 选择目录查阅按钮；将显示目录浏览器对话框。
  4. 选择目录列中包含 800T-B6D1 的行，然后选择确定按钮；将再次显示复制目录指定对话框。在此对话框中，制造商编辑框中显示 AB，目录编辑框中显示 800T-B6D1。
  5. 从复制目录指定对话框中选择确定按钮；系统将提示您选择目标元件。
  6. 分别选择放置在梯级 5 和梯级 6 上的 PB5 和 PB6，然后按 Enter 键。

注意

如果显示 QSAVE 消息框，请从中选择确定按钮。

您需要检查 PB5 和 PB6 的目录数据。

  1. 逐个右键单击 PB5 和 PB6；将显示标记菜单。接下来，选择编辑元件选项；将显示插入/编辑元件对话框。您会注意到目录数据信息显示在插入/编辑元件对话框的目录数据区域中。在此对话框中选择确定按钮。

保存图形文件

  1. 从应用程序菜单中选择保存以保存图形文件 C06_tut01.dwg。
