自测题

自测题

回答以下问题，然后与本章末尾给出的答案进行比较：

1. 当您选择“编辑器”工具时，将显示以下哪个对话框？

(a) 端子排选择 (b) 端子排编辑器

(c) 端子排表格生成器 (d) 以上都不是

2. __ 工具用于在属于不同端子排的端子之间插入跳线。
3. 可以使用 __ 或 __ 工具将端子排表格添加到图形中。
4. __ 工具用于注释和编辑端子符号。
5. 可以在“端子排表格设置”对话框中定义端子排表格的设置。（对/错）

复习题

回答以下问题：

1. 端子符号上的以下哪个属性用于将单个符号链接到端子排？

(a) 安装属性 (b) 位置属性

(c) 标记排属性 (d) 以上所有

2. 使用导线编号作为端子编号的端子可以重新编号。（对/错）
3. 您可以以图形方式生成端子排信息，但不能以表格格式生成。（对/错）
4. “端子排选择”对话框显示所有项目中存在的端子排。（对/错）

练习题

练习 1

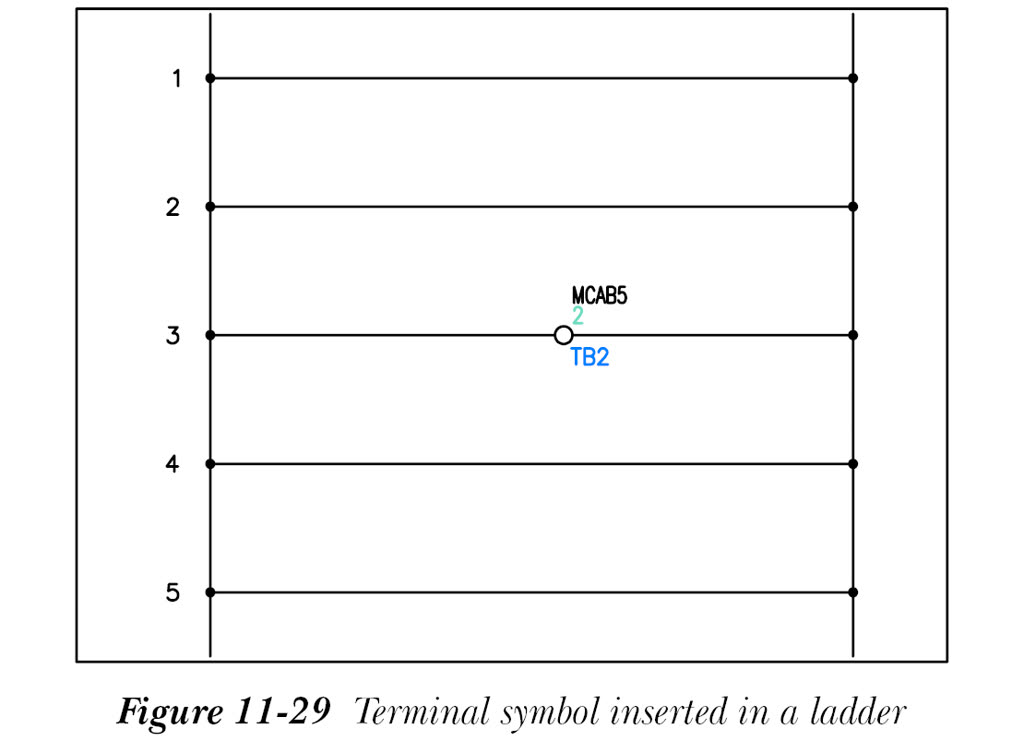

创建新图形 C11_exer01.dwg，然后在其中插入梯形图和端子符号，如图 11-29 所示。（预计时间：15 分钟）

练习 2

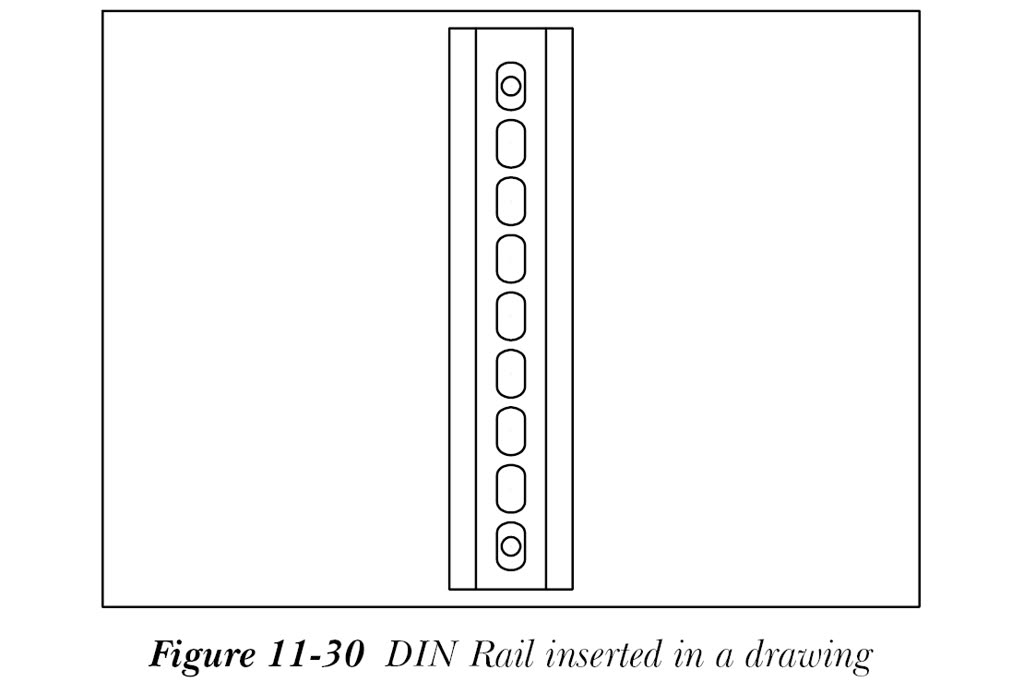

创建新图形 C11_exer02.dwg。您将在图形中插入 DIN 导轨（AB, 1492-N22），并在“DIN 导轨”对话框中指定以下信息：长度 = 4，X = 13，Y = 17，方向 = 垂直。此外，您将为此 DIN 导轨指定项目编号 15。您已插入到图形中的 DIN 导轨如图 11-30 所示。

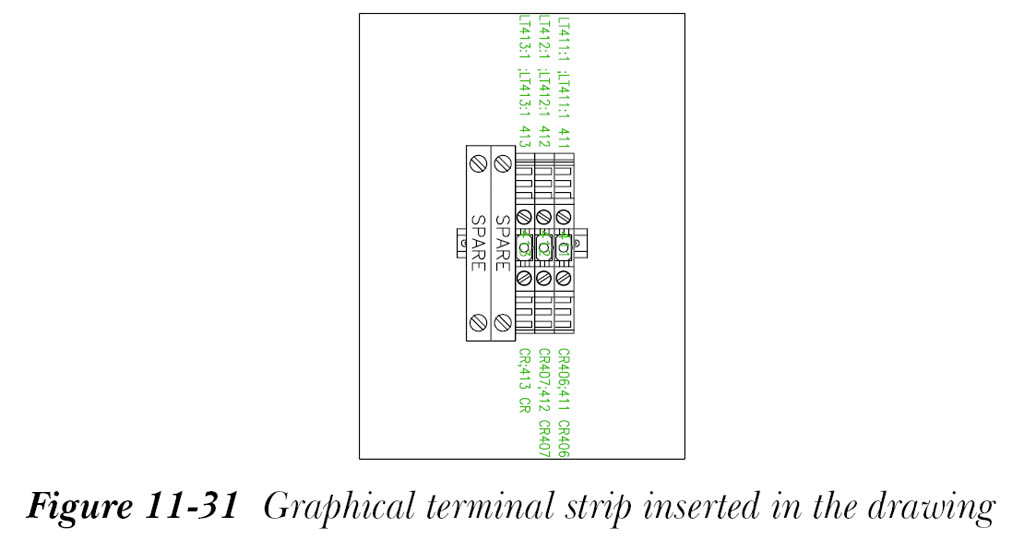

接下来，您将使用“编辑器”工具插入端子排。您将从“端子排选择”对话框中选择 TS-B 端子排。您还将向“端子排编辑器”对话框中显示的端子列表添加目录信息 AUTOMATIONDIRECT, FEED-THROUGH, 20AMPS (DN-T12)。您还将在“目录代号指定”选项卡中的最后一行之后插入两个备用端子。插入到图形中的图形端子排如图 11-31 所示。（预计时间：20 分钟）

提示：从“注释格式的默认拾取列表”列表框中选择“导线编号标记：端子”，并设置“插入时比例” = 3.0。

自测题答案

1. a
2. 编辑跳线
3. 端子排编辑器、端子排表格生成器
4. 编辑
5. 对
