插入端子符号
命令：AECOMPONENT

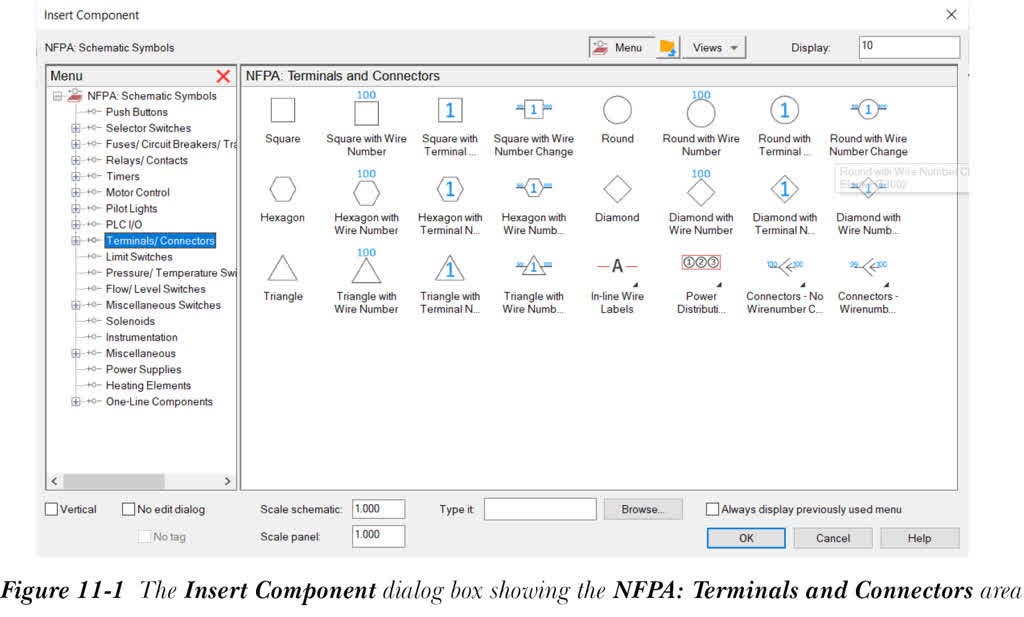

端子符号用于表示原理图图形上的导线连接点。端子符号是由用户定义的代码链接的原理图符号。要将端子符号插入图形中，请从“原理图”选项卡的“插入元件”面板中选择“图标菜单”工具；将显示“插入元件”对话框。从“插入元件”对话框的“NFPA：原理图符号”区域中选择“端子/连接器”图标；将显示“NFPA：端子和连接器”区域，如图 11-1 所示
要将端子符号插入图形中，请从“插入元件”对话框的“NFPA：端子和连接器”区域中选择所需的端子；附着到光标的符号将显示，并提示您指定端子符号的插入点。指定插入点；将显示“插入/编辑端子符号”对话框。在此对话框中输入所需信息，然后选择“确定”；端子符号将插入到图形中。
注意
如果插入非智能端子，则不会显示“插入/编辑端子符号”对话框。
注释和编辑端子符号
命令：AEEDITCOMPONENT

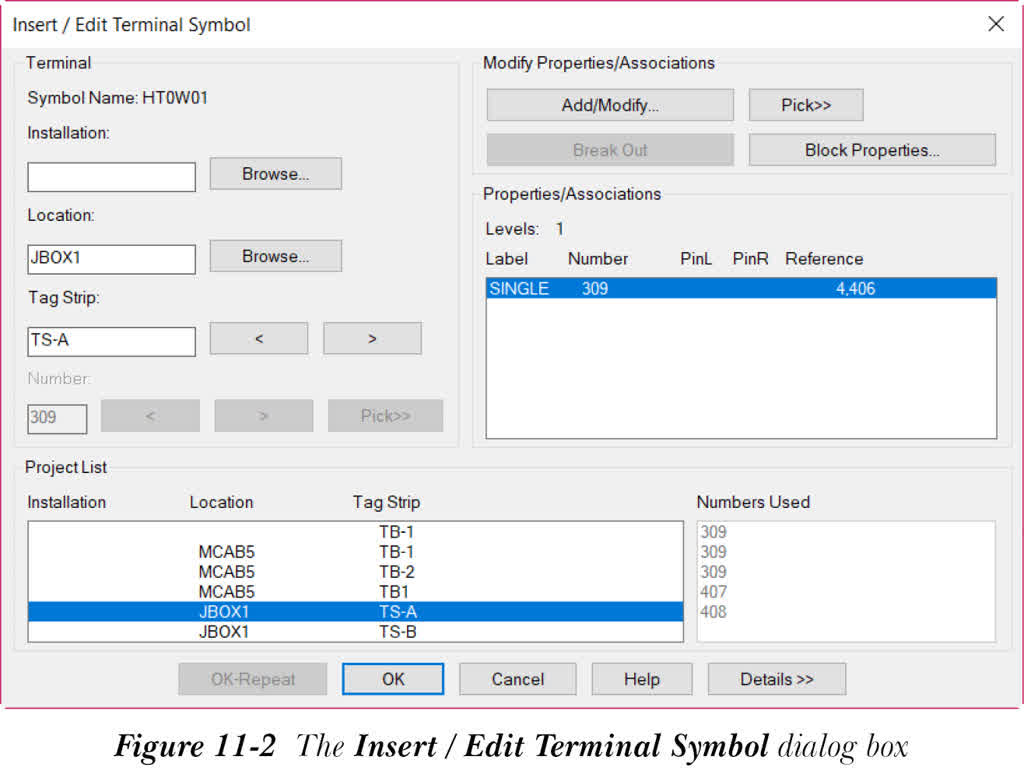

您可以注释和编辑端子符号。为此，请从“原理图”选项卡的“编辑元件”面板中选择“编辑”工具；将提示您选择元件。选择需要编辑的端子；将显示“插入/编辑端子符号”对话框，如图 11-2 所示。接下来将讨论此对话框中的不同选项和区域。
端子区域
“端子”区域中的选项用于指定安装代号、位置代号、标记排值和端子编号。符号名称显示在此区域中“安装”编辑框的上方。
在“标记排”编辑框中输入端子的标记 ID。选择 < 或 > 按钮可减小或增大标记 ID 值的最后一位数字。请注意，如果端子已分配了标记 ID，则它将显示在“标记排”编辑框中。
在“编号”编辑框中输入端子编号。选择 < 或 > 按钮可减小或增大指定的端子编号。或者，选择“拾取>>”按钮以从当前图形中选择文字或属性用作端子编号。如果端子符号没有 TERM01 属性，或者端子编号与导线编号相同，则“编号”编辑框将不可用。
修改特性/关联区域
“修改特性/关联”区域中的选项用于修改端子符号的特性和关联、关联多个端子符号、关联原理图端子符号及其面板端子封装、定义端子的块特性等。如果端子块中存在属性，则端子关联的信息将存储在其中。否则，信息将存储在 Xdata 中。“修改特性/关联”区域用于管理链接的端子。请注意，如果插入单线端子符号、如果插入的端子符号不是当前项目的一部分，以及如果使用“插入端子（面板列表）”和“端子排编辑器”工具插入端子，则此区域中的选项将不可用。此外，请注意，如果当前图形不是来自当前项目，则“块特性”按钮将不会被激活。
特性/关联区域
“特性/关联”区域显示您正在编辑或插入的端子的关联。此区域显示来自原理图和端子面板封装的所有关联端子符号。要编辑的端子将在此区域中高亮显示。请注意，如果双击“特性/关联”区域中显示的高亮条目，将显示“添加/修改关联”对话框。在此区域中，您可以修改端子关联。
项目列表区域
“项目列表”区域显示当前项目中已使用的安装代号、位置代号、标记排和端子编号。
“已使用的编号”显示当前图形或项目中找到的所有端子编号，其标记排值与高亮显示的标记排值匹配。
详细信息

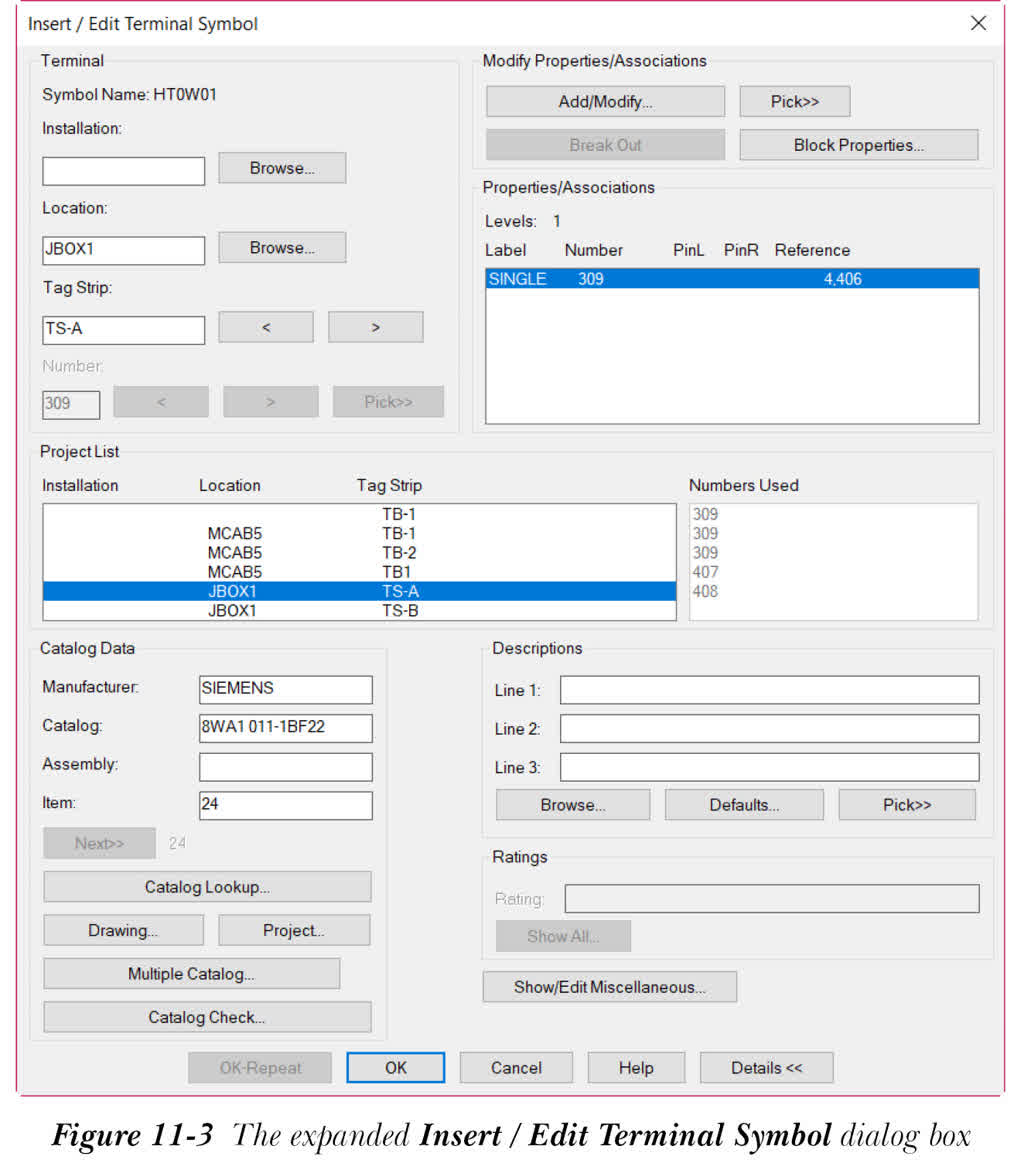

选择“详细信息>>”按钮以展开“插入/编辑端子符号”对话框，如图 11-3 所示。请注意，当您选择“详细信息>>”按钮时，“目录数据”、“描述”和“额定值”区域将显示在“插入/编辑端子符号”对话框中。
在“插入/编辑端子符号”对话框中输入所需信息，然后选择“确定”按钮；端子的信息将在端子符号上更新。
注意
- 当您插入端子符号时，先前插入的端子符号的值将显示在“插入/编辑端子符号”对话框中。
- 您还可以使用“多重插入（图标菜单）”工具和“多重插入（拾取主项）”工具一起插入多个端子。
