Electrical 对话框的组件
在 AutoCAD Electrical 中，某些命令在调用时会显示一个对话框。当您从菜单栏中选择带有省略号 [...] 的项时，将显示一个对话框。例如，当您从“工具”菜单中选择“选项”时，将显示“选项”对话框。

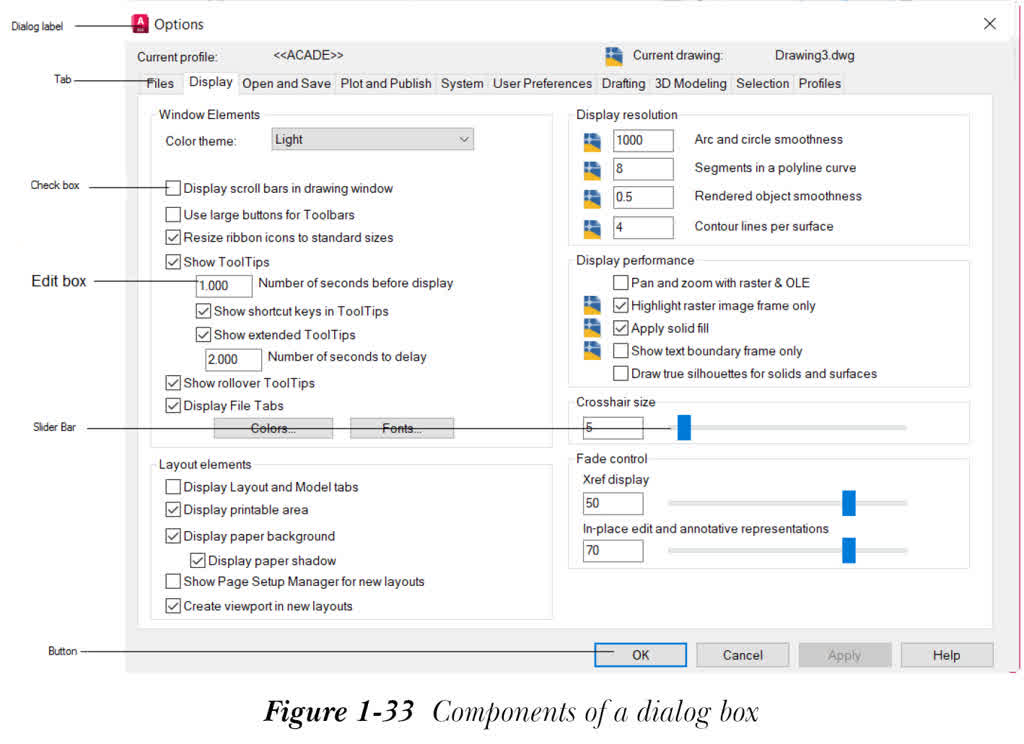

对话框包含许多部分，如对话框标签、单选按钮、文本或编辑框、复选框、滑块条、图像框和命令按钮。这些组件也称为图块。对话框的一些组件如图 1-33 所示。
标题栏显示对话框的名称。选项卡指定了各种部分，其下有一组相关选项。复选框是用于使特定选项可用或不可用的切换按钮。下拉列表显示一个项和右侧的一个箭头，选择该箭头时会显示一个可供选择的项列表。您还可以选择单选按钮来激活与其对应的选项。一次只能选择一个单选按钮。文本框是您可以输入文本（如文件名）的区域。它也称为编辑框，因为您可以对输入的文本进行任何更改。在某些对话框中，有一个 [...] 按钮，它会显示另一个相关对话框。对话框底部有某些命令按钮（确定、取消、帮助）。对话框有一个“帮助”按钮，用于获取有关对话框各种功能的帮助。
