重新排列项目编号顺序

重新排列项目编号顺序

命令: AERESEQUENCE

您可以使用“重新排列项目编号顺序”工具重新排列面板和原理图元件的项目编号顺序。重新排列项目编号的顺序为：面板元件、具有面板表示形式的原理图元件，然后是没有面板表示形式的原理图元件。请注意，分配给具有面板表示形式的原理图元件的项目编号与相关面板元件相同。

当您重新排列项目编号顺序时，活动项目中的制造商会进行排序，因此具有相同目录号的元件的项目编号在项目中会同步。

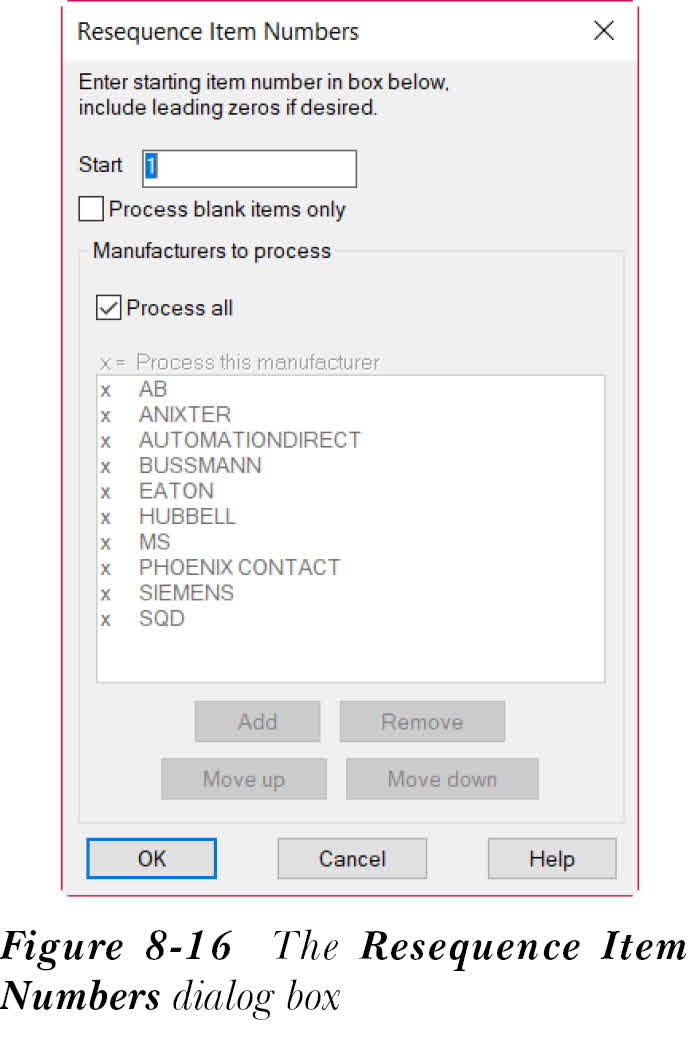

要重新排列项目编号顺序，请从“面板”选项卡的“编辑封装”面板中选择“重新排列项目编号顺序”工具；将显示“重新排列项目编号顺序”对话框，如图 8-16 所示。

指定所需选项后，在“重新排列项目编号顺序”对话框中选择“确定”按钮，以根据此对话框中指定的选项重新排列项目编号顺序。

注意

要恢复到 AutoCAD Electrical 2016 或更早版本中使用的项目编号重新排列模式，请在命令提示下输入系统变量 AEITEMRESEQUENCEMODE，然后输入 0。
