编辑端子特性数据库表格
命令：AECATALOGOPEN

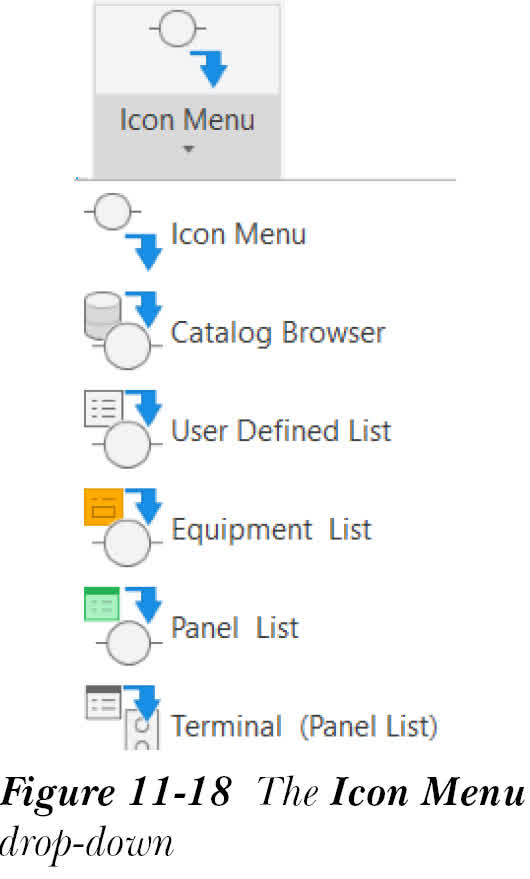

“目录浏览器”工具用于在目录数据库的端子类别列表中编辑现有条目或创建新条目。为此，请从“原理图”选项卡的“插入元件”面板中的“图标菜单”下拉列表中选择“目录浏览器”工具，参见图 11-18；

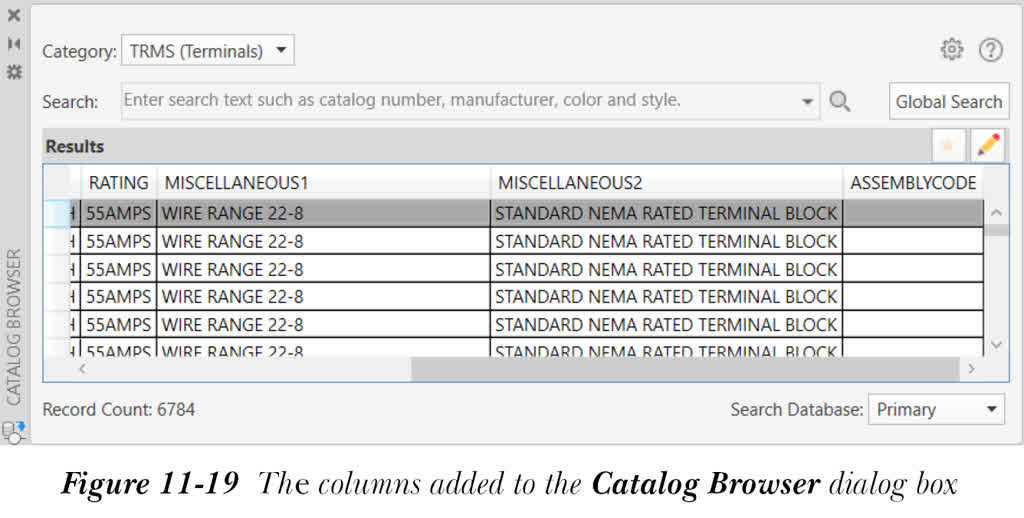

将显示“目录浏览器”对话框。在此对话框中，从“类别”下拉列表中选择 TRMS（端子）类别。接下来，删除“搜索”字段中的内容并选择“搜索”按钮；将显示所有端子（所有制造商）的目录数据库。在“数据库”网格中向右滚动。您会注意到其中有一些可用的列。现在，选择位于“搜索”字段下方的“编辑”按钮，并再次在“数据库”网格中向右滚动。这样做时，此网格中会添加更多列，即 LEVELS、LEVELDESCRIPTION、TPINL、TPINR、WIRESPERCONNECTION、INTERNALJUMPER 等，参见图 11-19。
要编辑端子的条目，您需要单击该列的相应单元格并进行必要的更改。此外，您可以右键单击该列的单元格，并使用显示的快捷菜单中的选项进行编辑。接下来将讨论一些主要列。

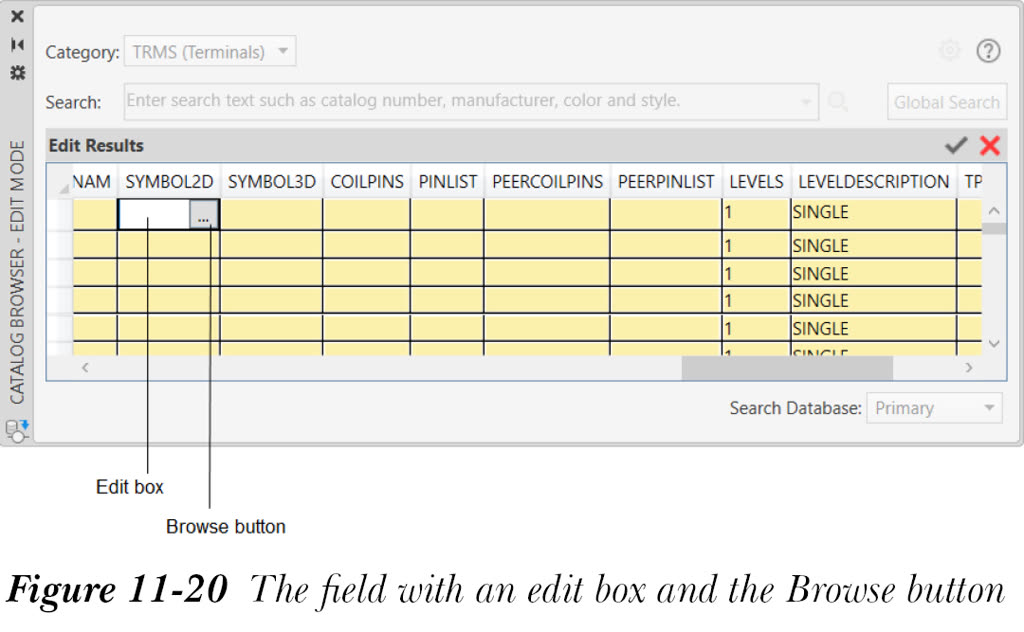

如果双击 SYMBOL2D 列的单元格，它将转换为由编辑框和“浏览”按钮组成的字段，如图 11-20 所示。
您可以在此编辑框中输入 2D 符号的名称。如果单击“浏览”按钮，将显示“2D 符号”对话框。您可以在此对话框中可用的编辑框中输入 2D 符号的名称。如果从此对话框中选择“图标菜单”按钮，将显示“插入元件”对话框。现在，您可以从此对话框中选择一个符号，用作相应端子条目的 2D 符号。此外，您可以在“注释”编辑框中为此符号输入注释。请注意，当您在此对话框的最后一行输入符号名称时，“数据库”网格的底部会添加一行。
如果双击 LEVELS、LEVELDESRIPTION、TPINL、TPINR 或 WIRESPERCONNECTION 列的单元格，它将转换为由编辑框和“浏览”按钮组成的字段，参见图 11-20。选择“浏览”按钮；将显示“端子块特性”对话框。
在此对话框中编辑值并选择“确定”按钮；“目录浏览器”对话框中相应列的值将相应地更改。请注意，“端子块特性”对话框中的行数等于相应端子块中的级数。

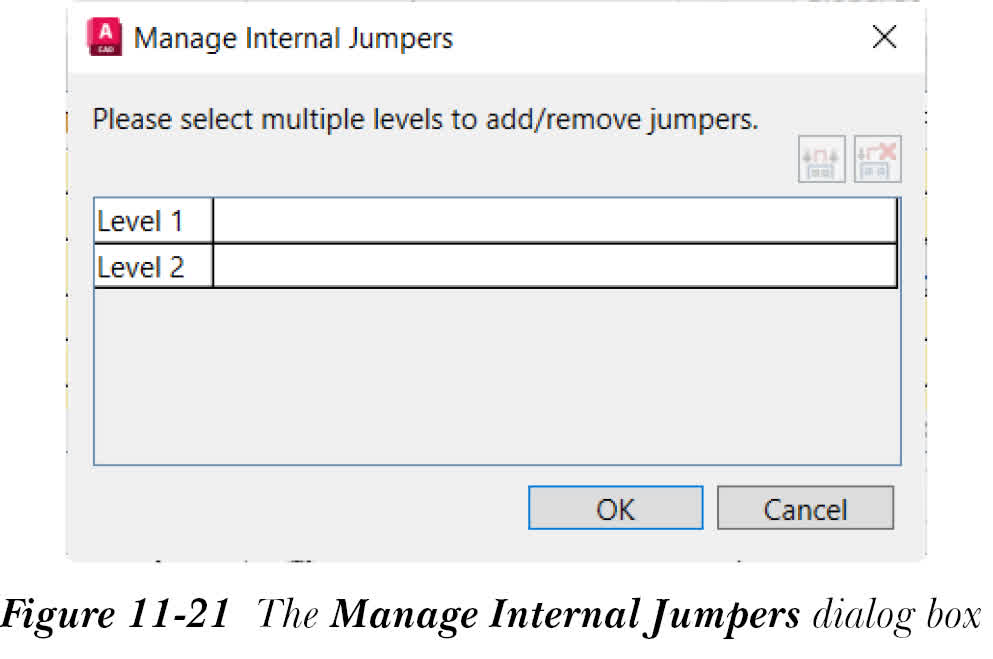

如果双击 INTERNALJUMPER 列的单元格，它将转换为由编辑框和“浏览”按钮组成的字段。单击“浏览”按钮；将显示“管理内部跳线”对话框，如图 11-21 所示。请注意，仅当级数大于相应 LEVEL 列中的级数时，此字段的“浏览”按钮才会被激活。
“管理内部跳线”对话框中有两个按钮：“指定跳线”和“删除跳线”。当您选择多行时，“指定跳线”按钮将被激活。如果在端子块的任意两级之间指定了跳线，“删除跳线”按钮将被激活。
要在“端子”类别列表中创建新条目，请在“数据库”网格中向下滚动，然后在底部可用的空白行中添加详细信息。
编辑条目或创建新条目后，选择位于“搜索”字段下方的“接受更改”按钮以保存所做的更改。如果要取消所做的更改，请选择“取消更改”按钮。
