教程 1

教程 1

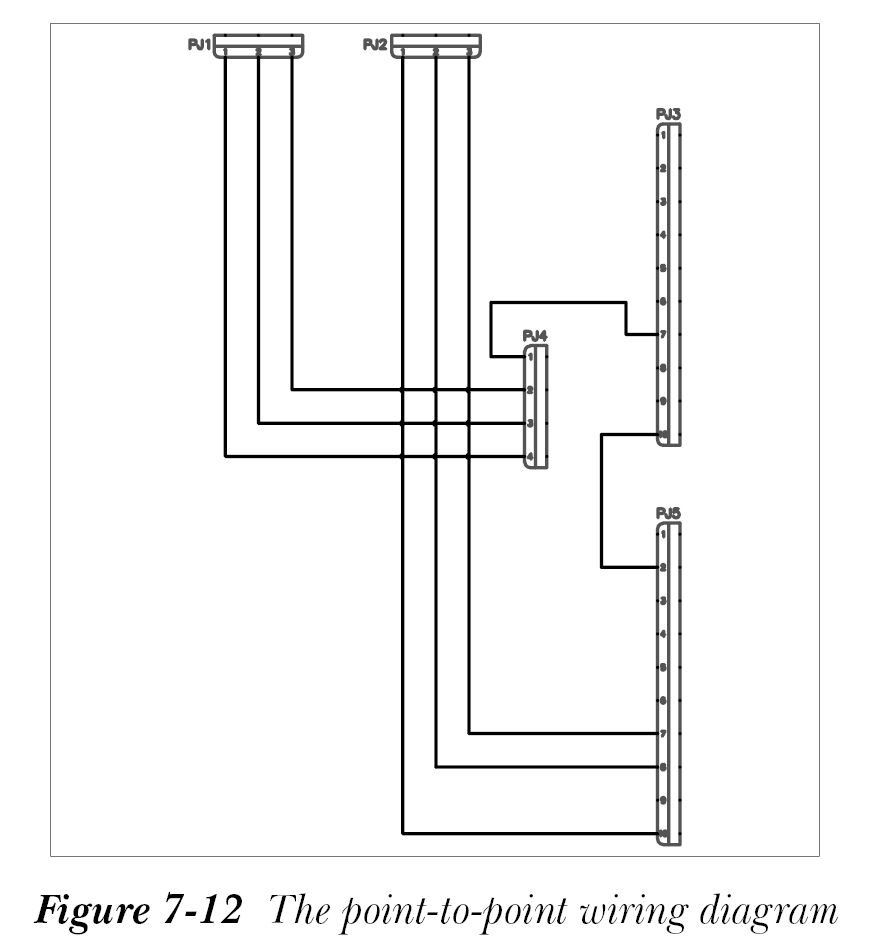

在本教程中，您将创建一个点对点接线图，如图 7-12 所示。 （预计时间：25 分钟）

完成本教程需要执行以下步骤：

a. 创建新图形。

b. 插入连接器。

c. 复制连接器。

d. 插入多导线母线。

e. 保存图形。

创建新图形

1. 如前几章所述激活 CADCIM 项目。接下来，从“项目管理器”中选择“新建图形”按钮；将显示“创建新图形”对话框。在“图形文件”区域的“名称”编辑框中输入 C07_tut01。选择 ACAD_ELECTRICAL.dwt 样板，并在“说明 1”编辑框中输入 Connector Diagram。

确保“创建新图形”对话框中的“仅供参考”复选框已清除，并且“位置”编辑框中显示 C:UsersUser NameDocumentsAcade 2025AeDataProjCADCIM。

2. 从“创建新图形”对话框中选择“确定”按钮；将在 CADCIM 项目中创建 C07_tut01.dwg 图形，并显示在 CADCIM 项目图形列表的底部。将图形 C07_tut01.dwg 移动到 TUTORIALS 子文件夹。

插入连接器

1. 从“原理图”>“插入元件”>“插入连接器”下拉列表中选择“插入连接器”工具；将显示“插入连接器”对话框。
2. 从“插入连接器”对话框中选择“详细信息”按钮，然后设置以下参数以插入三针连接器：

引脚间距：0.7500 引脚数：3

引脚列表：1

从“类型”区域选择“插头/插座组合”单选按钮和“添加分隔线”复选框，然后从“显示”区域的“引脚”下拉列表中选择“插头侧”。另外，确保从“布局”区域选择了“固定间距”和“全部插入”单选按钮。保持其余值不变。

3. 选择“插入”按钮；系统将提示您指定连接器的插入点。同时，连接器的预览将以虚线形式随光标显示。
4. 输入 V，然后在命令行提示下输入 10,19。接下来，按 ENTER 键；将显示“插入/编辑元件”对话框。
5. 在“元件标记”区域的编辑框中输入 PJ1，然后选择“确定”；三针连接器将水平插入到图形中，并且 PJ1 显示在连接器的左侧。
6. 从“原理图”>“插入元件”>“插入连接器”下拉列表中选择“插入连接器”工具；将显示“插入连接器”对话框。接下来，在“引脚数”编辑框中输入 10，并保持“插入连接器”对话框中的其余值不变。
7. 选择“插入”按钮；系统将提示您指定插入点。同时，十针连接器的预览将随光标显示。在命令行提示下输入 20,17 并按 ENTER 键；将显示“插入/编辑元件”对话框。
8. 在“元件标记”区域的编辑框中输入 PJ3，然后从“插入/编辑元件”对话框中选择“确定”；十针连接器将插入到图形中，并且 PJ3 显示在连接器的顶部。
9. 同样，您需要将四针连接器插入到图形中。为此，在“插入连接器”对话框的“引脚数”编辑框中输入 4，并保持其余值不变。
10. 选择“插入”按钮；系统将提示您指定插入点。在命令行提示下输入 17,12 并按 ENTER 键；将显示“插入/编辑元件”对话框。

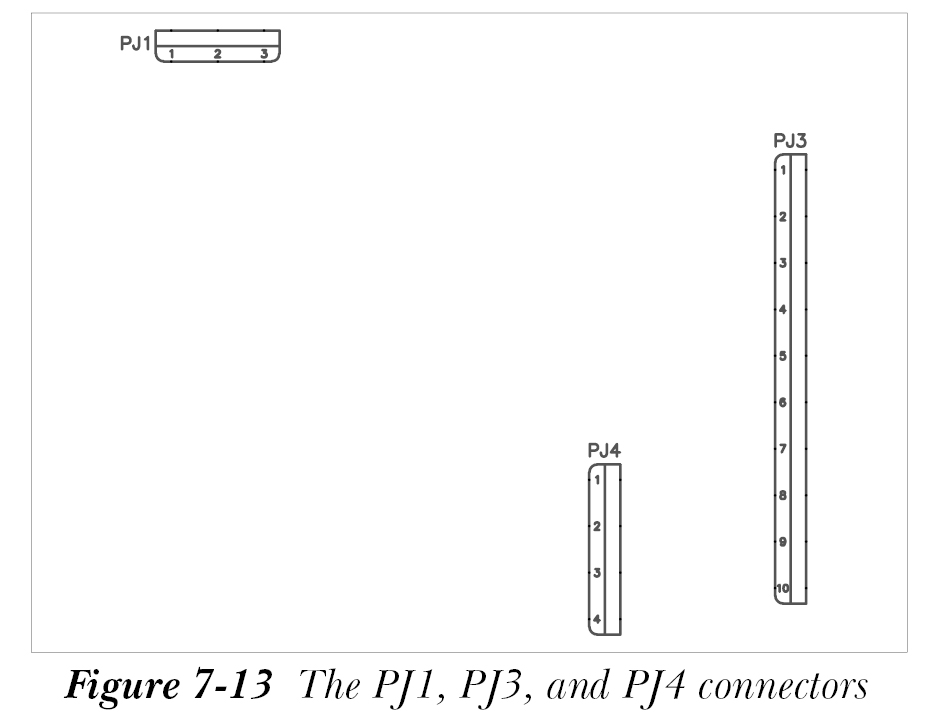

11. 在“元件标记”编辑框中输入 PJ4，然后在“插入/编辑元件”对话框中选择“确定”按钮；四针连接器将插入到图形中，并且 PJ4 显示在连接器的顶部。图 7-13 显示了 PJ1、PJ3 和 PJ4 连接器。

复制连接器

1. 从“原理图”选项卡的“编辑元件”面板中选择“复制元件”工具；系统将提示您选择要复制的元件。
2. 选择三针连接器 PJ1；系统将提示您指定连接器的插入点。
3. 在命令行提示下输入 14,19 并按 ENTER 键；将显示“插入/编辑元件”对话框。
4. 在此对话框中，在“元件标记”区域的编辑框中输入 PJ2，然后选择“确定”按钮；PJ2 连接器将插入到图形中。
5. 右键单击十针连接器 PJ3；将显示标记菜单。从标记菜单中选择“复制元件”选项；系统将提示您指定十针连接器的插入点。
6. 在命令行提示下输入 20,8 并按 ENTER 键；将显示“插入/编辑元件”对话框。

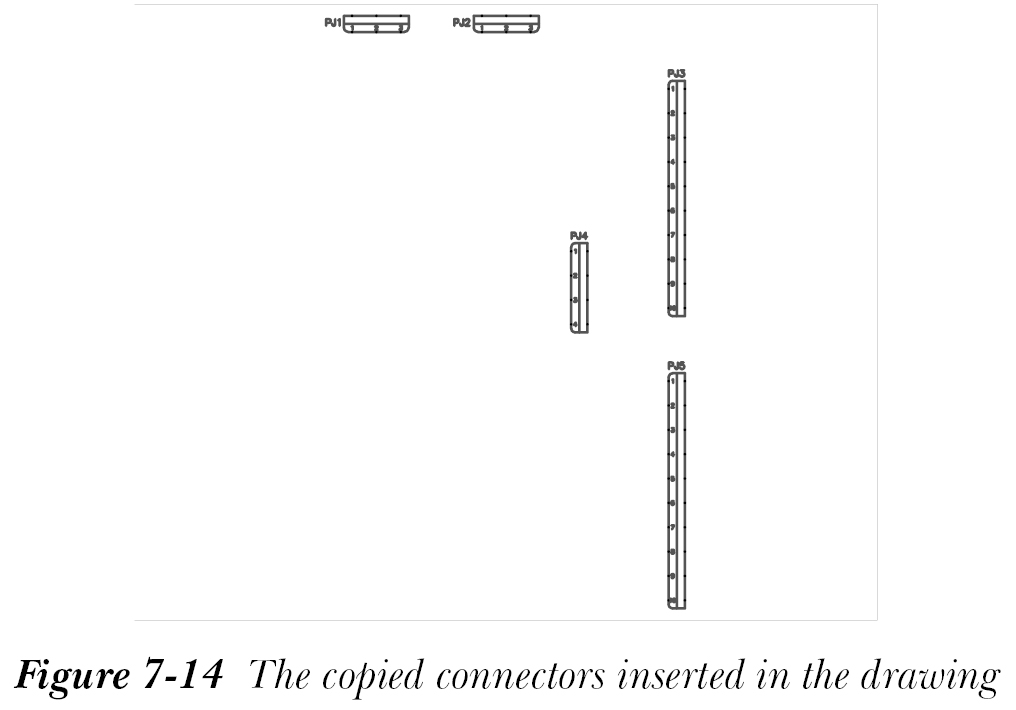

7. 在“插入/编辑元件”对话框的“元件标记”区域的编辑框中输入 PJ5，然后选择“确定”按钮；PJ5 将插入到图形中，如图 7-14 所示。

插入多导线母线

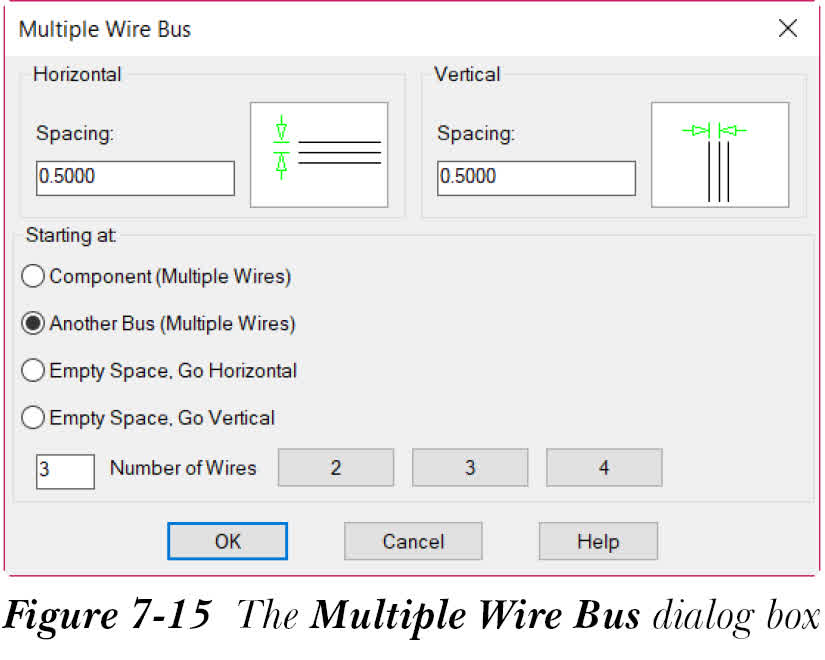

1. 从“原理图”选项卡的“插入导线/导线编号”面板中选择“多母线”工具；将显示“多导线母线”对话框，如图 7-15 所示。
2. 在“多导线母线”对话框中设置以下参数：

间距（水平区域）：0.7500

间距（垂直区域）：1.000

导线数：3

元件（多导线）：选择此单选按钮

3. 选择“确定”按钮；绿色十字将显示在所有连接器的连接点处。同时，系统将提示您窗选起始导线连接点。
4. 使用交叉窗口选择 PJ1 连接器的三个绿色点；红色菱形图形将显示在绿色十字点处。
5. 按 ENTER 键，将光标向下移动，然后向右移动。
6. 在命令行提示下输入 F，然后按 ENTER 键；导线将被翻转。
7. 将光标向右拖动，并将光标连接到 PJ4 连接器的绿色连接点 2、3 和 4，然后单击它。您会注意到导线已插入到 PJ1 和 PJ4 连接器之间。
8. 从“原理图”选项卡的“插入导线/导线编号”面板中选择“多母线”工具；将显示“多导线母线”对话框。
9. 在“导线数”编辑框中输入 2。如果此编辑框不可用，则在“起始于”区域中选择除“元件（多导线）”单选按钮之外的任意单选按钮。
10. 选择“元件（多导线）”单选按钮。
11. 选择“确定”按钮；系统将提示您窗选起始导线连接点。同时，绿色十字连接点将显示在连接器的引脚编号处。
12. 窗选 PJ2 的引脚编号 2 和 3；红色菱形图形将显示在绿色十字点处。
13. 按 ENTER 键，将光标向下移动，然后向右移动。
14. 在命令行提示下输入 F 并按 ENTER 键。
15. 将光标向右移动，并将其定位在 PJ5 连接器的引脚编号 7 和 8 的绿色连接点处。单击引脚编号 7；将创建连接 PJ2 和 PJ5 的导线。
16. 从“原理图”>“插入导线/导线编号”>“导线”下拉列表中选择“导线”工具；系统将提示您指定导线的起点。
17. 选择 PJ2 连接器的引脚编号 1，并将光标向下移动。现在，将光标向右移动，将其连接到 PJ5 连接器的引脚编号 10。
18. 选择 PJ5 连接器的引脚编号 2，将光标向左移动，然后向上移动。
19. 在命令行提示下输入 C 并按 ENTER 键。接下来，将光标向右移动，并单击 PJ3 的引脚编号 10。

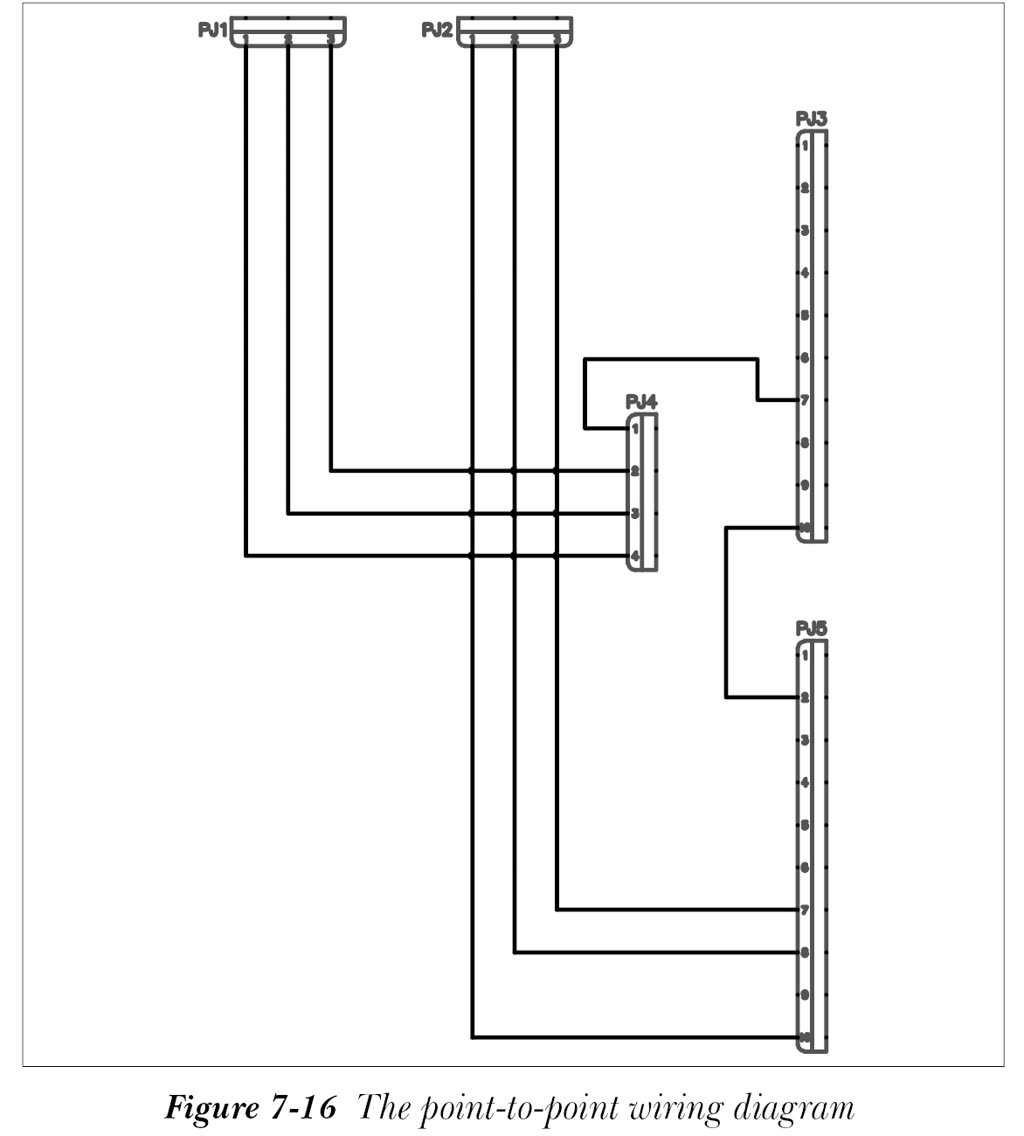

20. 同样，连接 PJ4 的引脚编号 1 和 PJ3 的引脚编号 7 之间的导线。按 ENTER 键退出命令。图 7-16 显示了点对点接线图。

保存图形文件

1. 从“应用程序菜单”中选择“保存”以保存图形文件。
