添加源信号箭头和目标信号箭头
AutoCAD Electrical 使用命名的源信号代码和目标信号代码来连接图形内或图形之间的导线网络。源信号箭头和目标信号箭头用于将导线的信号传输到当前图形的不同区域或跨多个图形。此外，使用这些箭头，可以将同一导线指定到图形的不同区域。
在本节中，您将学习如何在图形中插入源信号箭头和目标信号箭头。您还将学习如何链接源信号箭头和目标信号箭头。
添加源信号箭头
功能区: 原理图 > 插入导线/导线编号 >
信号箭头下拉列表 > 源箭头
工具栏: ACE:主电气 2 > 源信号箭头
或 ACE:信号 > 源信号箭头
菜单: 导线 > 信号参考 > 源信号箭头
命令: AESOURCE

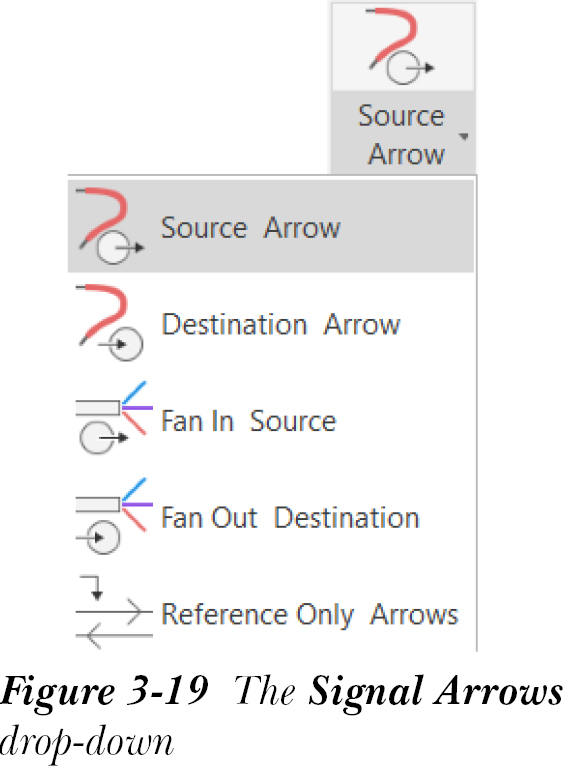

源箭头（Source Arrow） 工具用于将源信号箭头插入到导线中。此工具用于标记导线，指定导线的来源。为此，请从“原理图”选项卡的“插入导线/导线编号”面板中的“信号箭头”下拉列表中选择 源箭头（Source Arrow） 工具，如图 3-19 所示；
系统将提示您选择源的导线端点。接下来，选择导线的端点；将显示“信号 - 源代码”对话框。

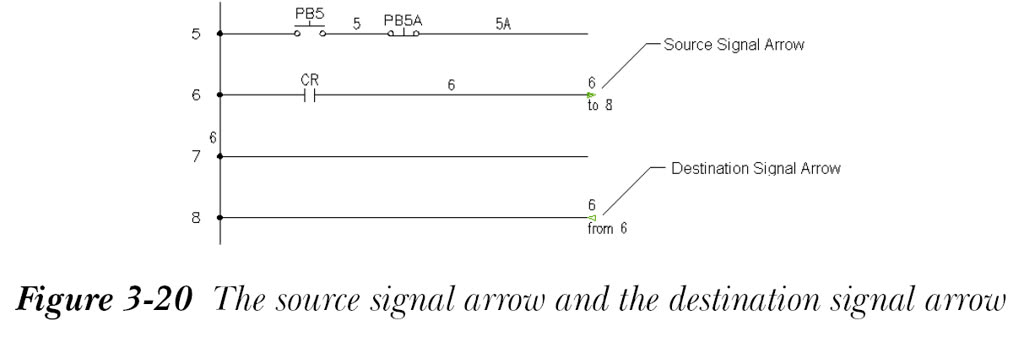

在“信号 - 源代码”对话框中指定所需选项后，选择此对话框中的“确定”按钮以将源箭头插入到图形中；将显示“源/目标信号箭头”对话框。从此对话框中选择“确定”按钮，以在同一图形中插入目标箭头。但请注意，目标导线网络应位于同一网络中。如果目标导线网络位于不同的图形中，首先需要使用 目标箭头（Destination Arrow） 工具在该图形中插入目标箭头。图 3-20 显示了源信号箭头和目标信号箭头。
注意
- 一个信号源代码可以链接到多个目标箭头，而一个目标箭头只能链接到一个源代码。
- 如果尚未向导线网络添加导线编号，则源箭头和目标箭头上将显示“???”。
添加目标信号箭头
功能区: 原理图 > 插入导线/导线编号 >
信号箭头下拉列表 > 目标箭头
工具栏: ACE:主电气 2 > 目标信号箭头
或 ACE:信号 > 目标信号箭头
菜单: 导线 > 信号参考 > 目标信号箭头
命令: AEDESTINATION
目标箭头（Destination Arrow） 工具用于将目标信号箭头插入到导线中。目标信号箭头指示导线编号的来源。源箭头所在的源导线编号和参考编号将与目标箭头一起显示。要添加目标信号箭头，请从“原理图”选项卡的“插入导线/导线编号”面板中的“信号箭头”下拉列表中选择 目标箭头（Destination Arrow） 工具；系统将提示您选择目标导线端点。接下来，在原理图上选择您想要显示网络连续性的导线端点；将显示“插入目标代码”对话框。
在此对话框中，您需要输入链接源箭头和目标箭头的文本代码。此对话框中的选项与“信号源代码”对话框中的选项相同。在前一种情况下，您需要输入有关源信号箭头的信息，而在后一种情况下，您需要输入目标信号箭头的信息。在“插入目标代码”对话框中指定所需信息，然后选择“确定”按钮；目标箭头将插入到图形中。
更新信号箭头

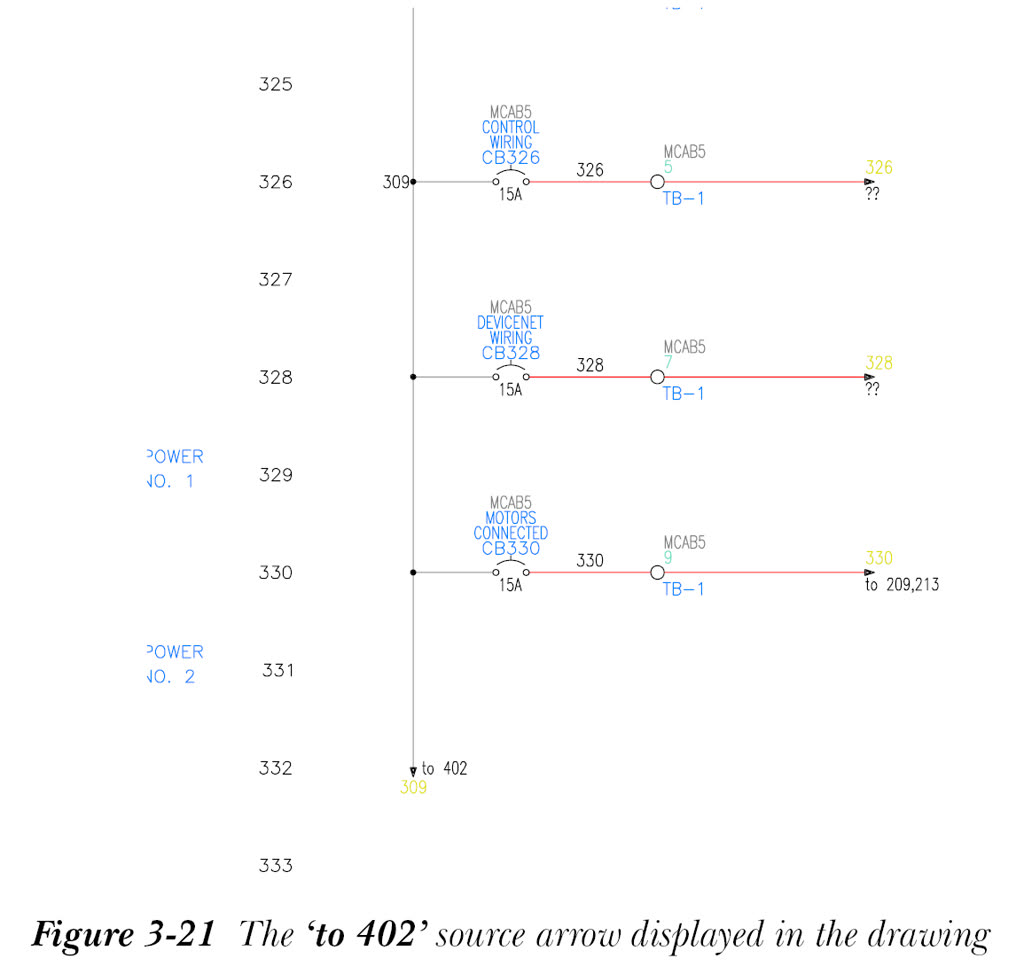

您可以使用相同的信号代码同步所有源箭头和目标箭头。因此，如果您更新其中一个源箭头中的信号代码，则可以更新同一图形或任何其他图形中具有相同信号代码的源箭头和目标箭头。为了更好地理解此过程，请激活 NFPADEMO 项目。接下来，从此项目中打开 demo003.dwg 文件。现在，从“原理图”选项卡的“插入导线/导线编号”面板中的“信号箭头”下拉列表中选择 源箭头（Source Arrow） 工具；系统将提示您选择源的导线端点。接下来，选择添加到 332 线参考编号旁边垂直导线的“到 402”源箭头，参见图 3-21；
将显示“源到箭头（现有）”对话框。在此对话框中，更新“代码”编辑框中的信号代码，然后选择“确定”按钮以关闭对话框。
执行此操作后，将显示“更新相关箭头”消息框。此消息框中提到了有关要更新的信号箭头的信息。此外，此消息框中还提到了按类别划分的要更新的源箭头和目标箭头数量的明细。如果您想要更新这些信号箭头，请选择此消息框中的“确定”按钮，或选择“跳过”按钮以跳过更新。
当更新连接到源箭头的导线类型时，图形中具有相同信号代码的所有目标导线将更新为与源箭头导线相同的导线类型。请注意，如果目标图形不包含源箭头的导线类型，则将在其中创建新的导线类型。
在 AutoCAD Electrical 2025 中，如果您在源箭头处更改导线图层特性（如颜色、尺寸或线型），则更新后的导线类型将自动覆盖源图形中目标导线图层的相同特性。
