自测题

自测题

回答以下问题，然后与本章末尾给出的答案进行对照：

1. 以下哪个工具用于移动梯形图的梯级？

(a) 添加梯级 (b) 挪移

(c) 移动 (d) 修改梯形图

2. __ 工具用于向梯形图添加梯级。
3. 仅当您从 ACE:Main Electrical 工具栏中选择“添加梯级”工具，并在 __ 导轨之间的空白区域中单击时，才能添加梯级。
4. 梯形图用于描述电气控制系统的逻辑。(对/错)
5. 如果更新梯形图参考，现有元件和导线编号将自动更新。(对/错)

复习题

回答以下问题：

1. 以下哪个工具用于调整沿梯形图侧边的线参考编号？

(a) 转换梯形图 (b) 重新编号梯形图参考

(c) 修改梯形图 (d) 插入梯形图

2. 以下哪个工具用于在梯形图的导轨之间插入导线？

(a) 修改梯形图 (b) 添加梯级

(c) 插入梯形图 (d) 以上都不是

3. “XY 网格设置”工具用于将 X-Y 网格标签插入到图形中。(对/错)
4. AutoCAD 的 STRETCH 命令仅用于拉伸梯形图，而不用于缩短梯形图。(对/错)
5. “修改梯形图”工具用于缩短、加长、压缩和加宽梯形图。(对/错)

练习

练习 1

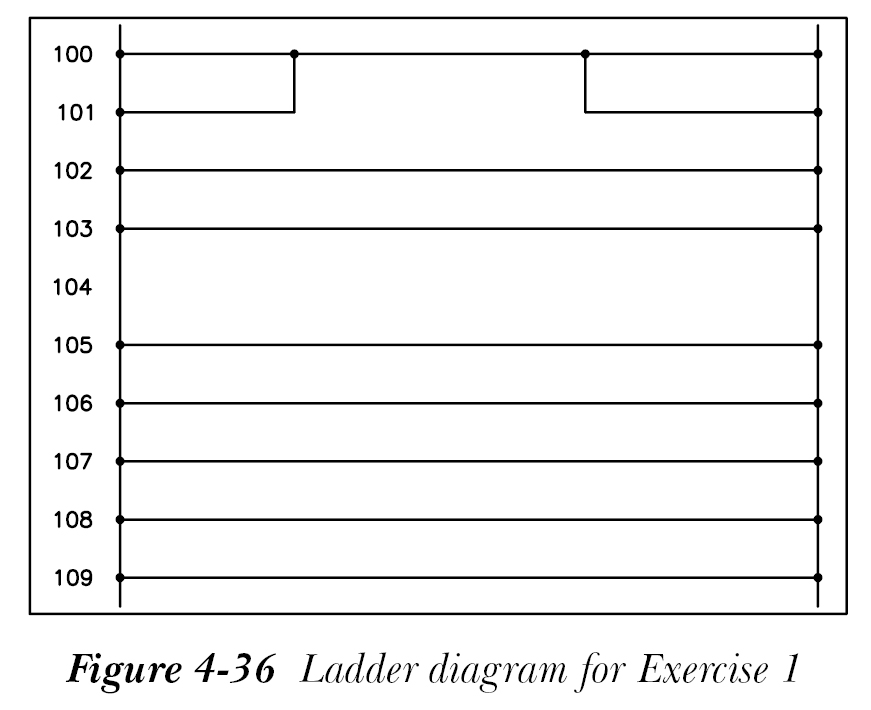

在 NEW_PROJECT 项目中创建名为 C04_exer01.dwg 的新图形，并插入一个具有 10 个梯级的梯形图，起始参考编号为 100，梯级间距 = 0.5，宽度 = 6。您还需要在梯级 100 和 101 之间添加一根导线，如图 4-36 所示。使用“修剪导线”工具修剪梯级 104 和梯级 101 的中间部分。（预计时间：10 分钟）

练习 2

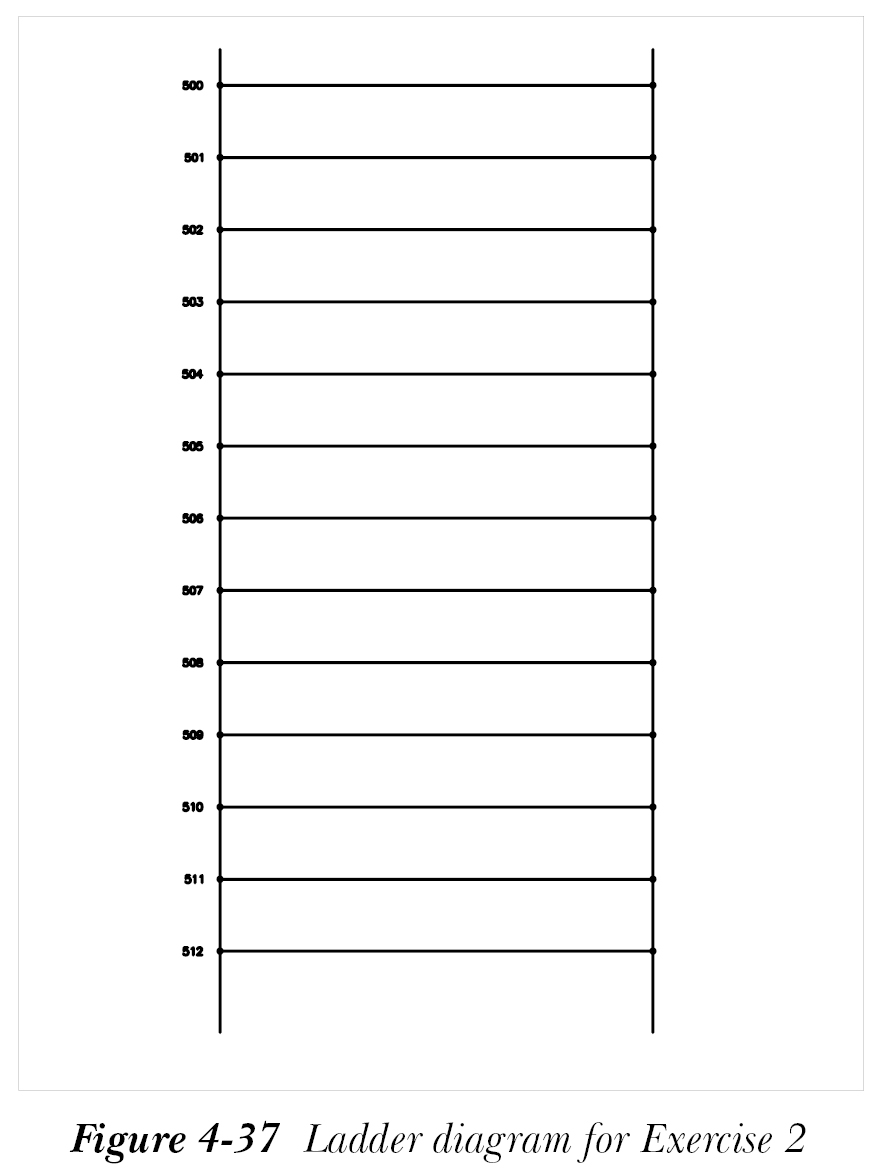

在 NEW_PROJECT 项目中创建名为 C04_exer02.dwg 的新图形，并插入一个具有 12 个梯级的梯形图，起始参考编号为 500，梯级间距 = 1，宽度 = 6。您还需要在梯级 12 下方添加一个梯级，如图 4-37 所示。（预计时间：10 分钟）

注意

建议将后续章节的所有练习都保存在 NEW_PROJECT 项目中。

自测题答案

1. b
2. 添加梯级
3. 垂直
4. 对
5. 错
