复制目录指定
命令: AECOPYCAT

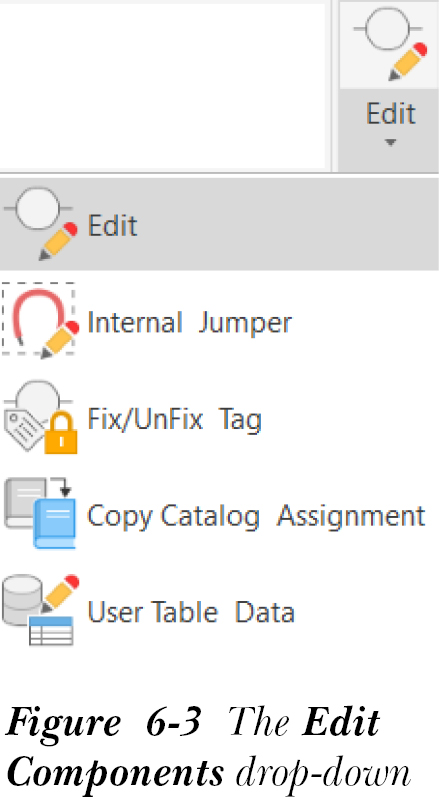

复制目录指定（Copy Catalog Assignment） 工具用于将目录零件号从一个元件复制到另一个元件。此外，此工具用于插入或编辑所选元件或封装的目录数据。此工具有助于将相同的目录信息指定给多个元件。要将制造商、目录、装配和多个目录属性从一个元件复制到其他所选元件，请从“原理图”选项卡的“编辑元件”面板中的“编辑元件”下拉列表中选择 复制目录指定（Copy Catalog Assignment） 工具，如图 6-3 所示；

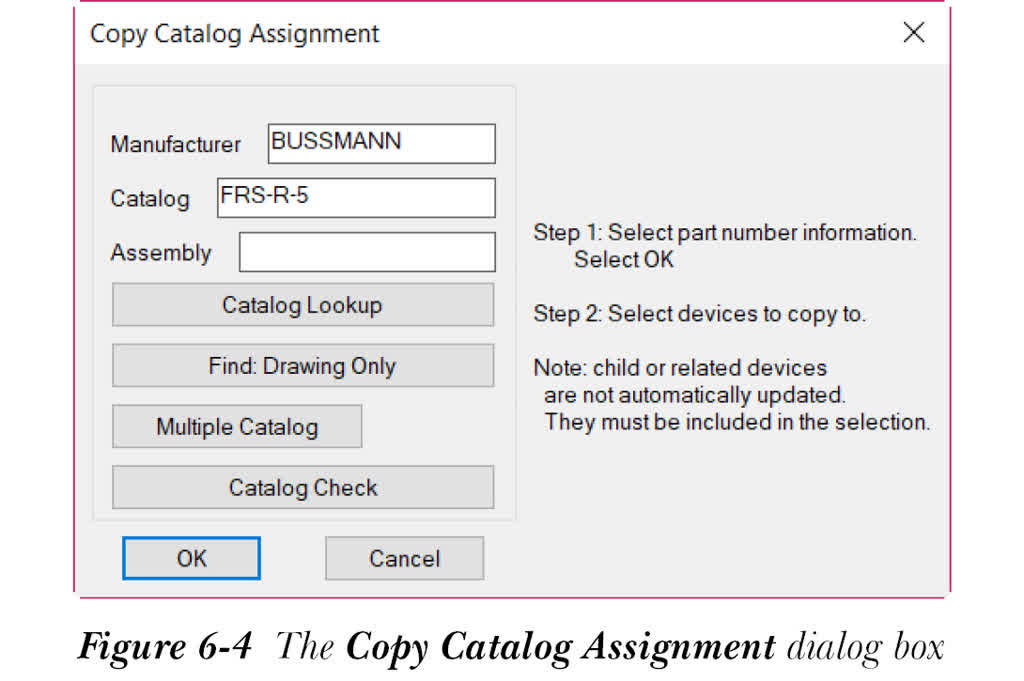

系统将提示您选择主元件。选择要作为主元件的元件；将显示“复制目录指定”对话框，如图 6-4 所示。此对话框显示所选元件的目录数据。
注意
如果未为主元件指定目录指定，则“复制目录指定”对话框将不显示任何目录数据。此外，如果您想同时修改主元件和子元件的目录指定，请从“复制目录指定”对话框中选择“目录查阅”按钮。这样做后，将显示“目录浏览器”对话框。接下来，选择所需的目录信息，然后从此对话框中选择“确定”按钮；目录数据将指定给所选元件。
在“复制目录指定”对话框中指定选项后，选择“确定”按钮；系统将提示您拾取目标元件。选择目标元件并按 ENTER 键；目录信息将复制到目标元件。如果目标元件包含与主元件不同的目录数据，将显示“不同的符号块名称”对话框。
如果您选择“确定”按钮，将显示“注意：目标上的现有数据”对话框。
要将主元件的目录信息覆盖到目标元件，请选择“覆盖”按钮；主元件的目录信息将应用到目标元件。但如果目标元件具有子触点或参考，则在选择“覆盖”按钮后，将显示“更新相关元件？”消息框。在此消息框中，选择“是-更新”按钮；相关元件将被更新。选择“跳过”按钮以跳过相关元件的更新。
