设置图形特性
命令: AEPROPERTIES

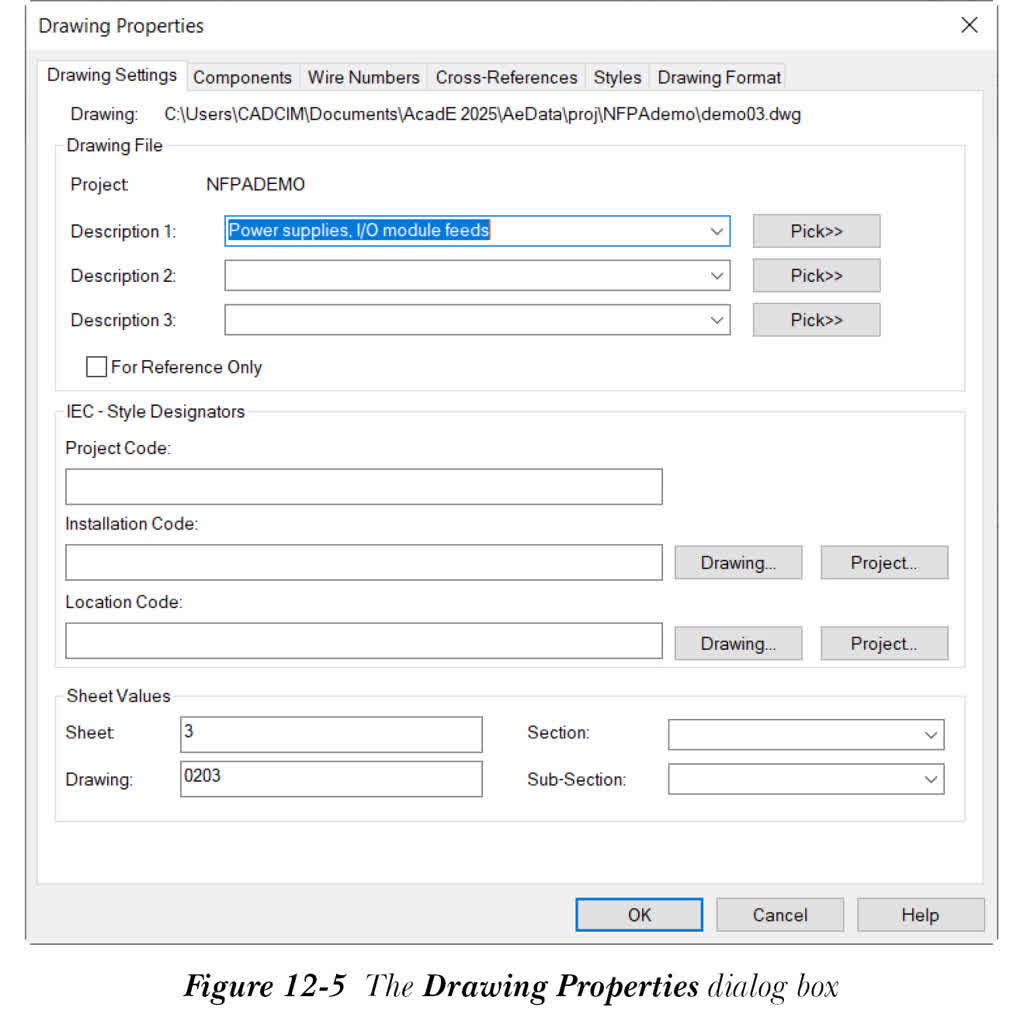

图形特性与项目特性类似。每个图形都有自己的设置。要为图形定义设置，请选择“原理图”选项卡“其他工具”面板中的“图形特性”工具；“图形特性”对话框将显示，如图 12-5 所示。
或者，要显示“图形特性”对话框，请在“项目管理器”中右键单击图形文件名；将显示快捷菜单。从快捷菜单中选择“特性”>“图形特性”选项。在此对话框中，您可以为新图形或所选图形指定设置。
您在“图形特性”对话框中指定的设置将覆盖“项目特性”对话框中的设置。您在“图形特性”对话框中指定的设置保存在图形文件中的 WD_M 块中。此外，在此对话框中，您可以编辑和修改图形设置、元件、导线编号、交叉参考、样式和图形格式的特性。“图形特性”对话框中的选项与“项目特性”对话框中的选项类似，除了“图形设置”选项卡。因此，在下一节中，仅讨论“图形设置”选项卡。
“图形设置”选项卡
在“图形设置”选项卡中，如图 12-5 所示，您可以指定和编辑图形文件的信息。此外，您可以添加图形特定的描述和图纸值。请注意，图形文件的名称和位置显示在“图形文件”区域上方。此选项卡中的不同区域和选项将在下面讨论。
图形文件区域
在“图形文件”区域中，您可以编辑图形文件的信息。此外，您可以添加或编辑图形的描述。
IEC - 样式代号区域
在“IEC - 样式代号”区域中，您可以指定项目代码（%P）、安装代码（%I）和位置代码（%L）的默认值。您在此区域中输入的代码将存储在图形的 WD_M.dwg 块文件属性中。
图纸值区域
在“图纸值”区域中，您可以设置图纸编号、图形编号、分区和子分区值。您在此区域中指定的值将保存在图形的 WD_M 块文件属性中。
