插入铭牌

插入铭牌

铭牌是一种特殊类型的面板封装，作为块插入图形。您可以将铭牌链接到面板封装元件，也可以将其作为独立元件插入。铭牌是父封装元件的子元件。它们之间的父子关系通过不可见的 Xdata 指针建立。当铭牌链接到父封装时，它将从关联的面板元件中提取描述、位置和其他信息。要将铭牌插入图形，请从“面板”选项卡的“插入元件封装”面板中选择“图标菜单”工具；将显示“插入封装”对话框。从“插入封装”对话框的“面板布局符号”区域中选择“铭牌”图标；将显示包含各种类型铭牌的“面板：铭牌”区域。

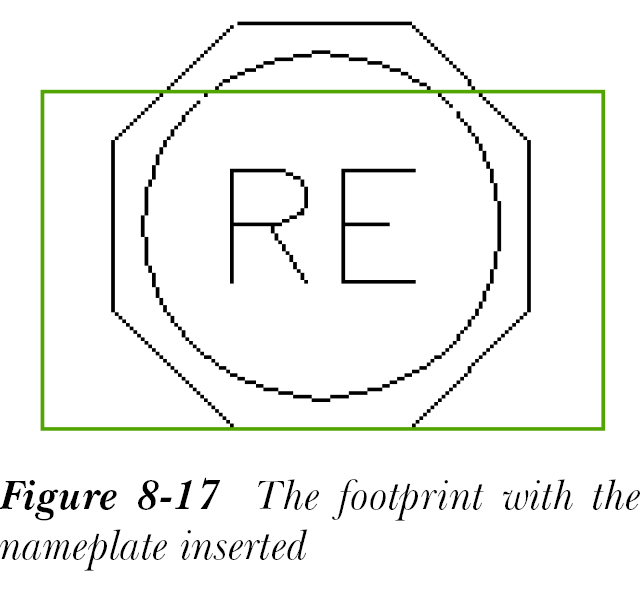

接下来，从“面板：铭牌”区域中选择所需的铭牌；系统将提示您选择用于插入铭牌的元件。选择元件并按 ENTER 键；将显示“面板布局 - 铭牌插入/编辑”对话框。此对话框中的选项与“面板布局 - 元件插入/编辑”对话框中的选项类似。唯一的区别是，在“面板布局 - 铭牌插入/编辑”对话框中，您需要输入铭牌的数据，而在“面板布局 - 元件插入/编辑”对话框中，您需要输入封装块的数据。接下来，在“面板布局 - 铭牌插入/编辑”对话框中输入所需信息并选择“确定”按钮；铭牌将插入所选元件并链接到该元件，如图 8-17 所示。

您可以将铭牌作为独立元件插入。在这种情况下，您需要在不选择元件的情况下按 ENTER 键。指定铭牌的插入点；系统将提示您选择旋转角度。通过水平或垂直移动光标来选择旋转角度，然后按 ENTER 键；将显示“面板布局 - 铭牌插入/编辑”对话框。在此对话框中输入所需信息并选择“确定”按钮；铭牌将作为独立元件插入图形。

可以使用 AutoCAD 的 MOVE 命令移动铭牌。您可以使用“复制封装”工具复制封装和铭牌。

如果您从“插入封装”对话框的“面板：铭牌”区域中选择“铭牌目录查阅”图标；将显示“铭牌”对话框。此对话框中的选项和区域与“封装”对话框中的类似

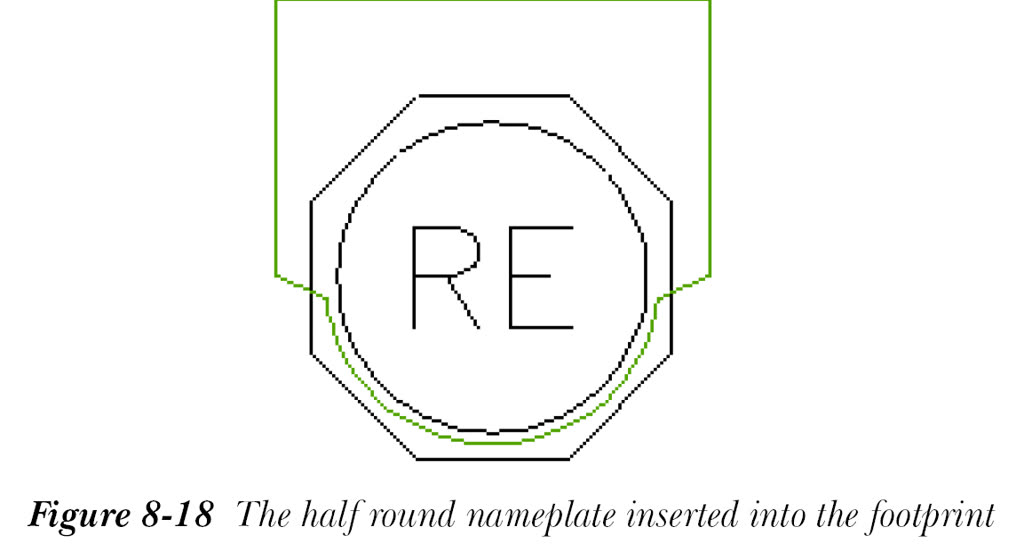

您还可以将半圆铭牌插入封装。为此，请从“铭牌”对话框的“选择 A”区域中选择“目录查阅”按钮；将显示“目录浏览器”对话框。从“TYPE”列中选择任何半圆零件号，然后从“目录浏览器”对话框中选择“确定”按钮；零件号值将显示在“选择 A”区域中。接下来，从“铭牌”对话框中选择“确定”；系统将提示您选择元件。选择元件并按 ENTER 键；将显示“面板布局 - 铭牌插入/编辑”对话框。在此对话框中输入所需信息并选择“确定”按钮；半圆铭牌将插入封装，如图 8-18 所示。
