在本教程中，您将创建一个符号，向其插入属性，然后保存它。接下来，您将创建的符号插入到图形中。（预计时间：30 分钟）

完成本教程需要以下步骤：

a. 创建新图形。

b. 在图形中插入梯形图。

c. 创建符号，插入属性，并向符号插入导线连接属性。

d. 保存并插入符号。

e. 保存图形文件。

创建新图形

1. 使用 ACAD_ELECTRICAL.dwt 模板在 CADCIM 项目中创建新图形 C13_tut01.dwg，并将其移动到 TUTORIALS 子文件夹，如前面章节所述。

插入梯形图

1. 从“原理图”>“插入导线/导线编号”>“插入梯形图”下拉列表中选择“插入梯形图”工具；将显示“插入梯形图”对话框。
2. 在“插入梯形图”对话框中设置以下参数：

宽度：12.000 间距：5.000

第一个参考：100 梯级：4

1 相：选择此单选按钮 是：选择此单选按钮

保持其余编辑框中的值不变。

3. 在“插入梯形图”对话框中选择“确定”按钮；系统提示您指定第一个梯级的起始位置。在命令提示下输入 8,18 并按 ENTER 键；梯形图插入到图形中。

创建符号并向其中插入属性

1. 为了创建符号，首先通过从“常用”选项卡的“绘图”面板中的“圆”下拉列表中选择“圆心、半径”工具，或从菜单栏中选择“绘图”>“圆”>“圆心、半径”，在图形中绘制一个圆；系统提示您指定圆的圆心。在命令提示下输入 7.5,30 并按 ENTER 键；系统提示您指定圆的半径。
2. 在命令提示下输入 0.5 并按 ENTER 键；圆插入到图形中。
3. 从菜单栏中选择“绘图”>“多边形”；系统提示您指定边数。
4. 在命令提示下输入 4 并按 ENTER 键；系统提示您指定多边形的中心。
5. 选择圆的圆心作为多边形的中心；系统提示您输入一个选项。

注意

要捕捉圆的圆心，请右键单击状态栏中的“对象捕捉”按钮；将显示一个快捷菜单。从快捷菜单中选择“对象捕捉设置”选项；将显示“草图设置”对话框。从“对象捕捉”选项卡中选择“圆心”复选框，然后选择“确定”按钮以保存在此对话框中所做的更改。如果对象捕捉已关闭，请按 F3 键。

6. 在命令提示下输入 I 并按 ENTER 键；系统提示您指定圆的半径。

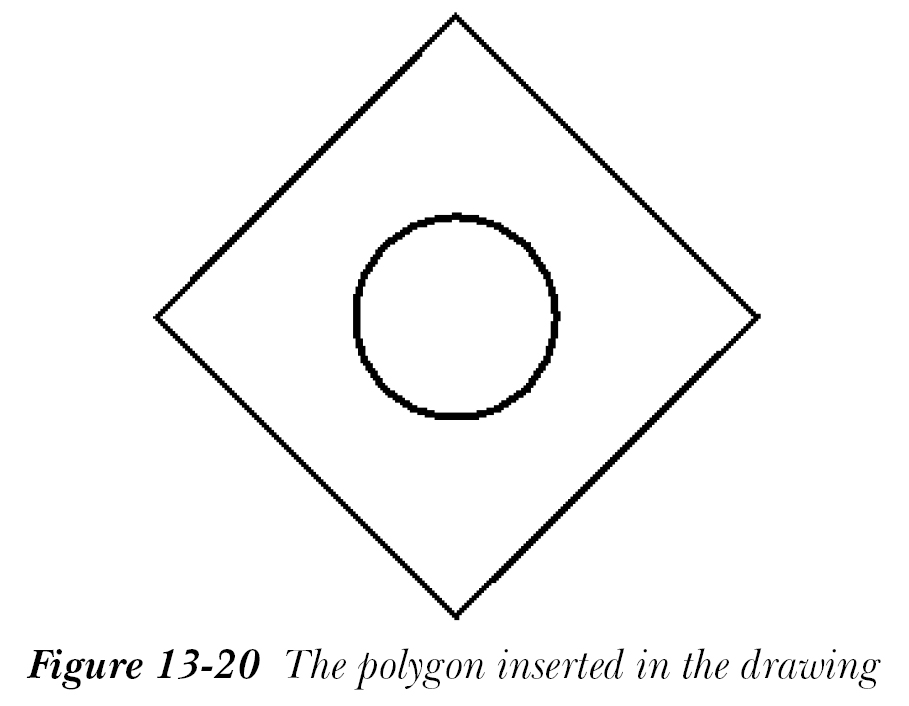

7. 在命令提示下输入 6,30 并按 ENTER 键；多边形插入到图形中，如图 13-20 所示。

8. 从“原理图”>“其他工具”>“符号构建器”下拉列表中选择“符号构建器”工具；将显示“选择符号/对象”对话框。
9. 默认情况下，“名称”下拉列表中选择了“未命名”选项。不要更改此选项，因为它用于从头开始创建符号。
10. 从“从图形中选择”区域中选择“选择对象”按钮；系统提示您选择对象。选择圆和多边形，然后按 ENTER 键；将再次显示“选择符号/对象”对话框，并且内接于圆的多边形的预览显示在“选择符号/对象”对话框的“预览”区域中。
11. 在“属性模板”区域中，选择位于“库路径”下拉列表旁边的“浏览”按钮；将显示“浏览文件夹”对话框。在此对话框中，确保“库路径”下拉列表中显示路径 C:userspublic public doc...NFPA。接下来，确保“符号”下拉列表中选择了“水平父项”，并且“类型”下拉列表中选择了 GNR (Generic)。保持其余值不变。
12. 在“选择符号/对象”对话框中选择“确定”按钮；将显示块编辑器环境、“符号构建器属性编辑器”选项板、“符号构建器”和“块编辑器”选项卡以及“块创作选项板 - 所有选项板”选项板。如果未调用块编辑器环境，请选择“块编辑器”选项卡以调用它。
13. 从“符号构建器属性编辑器”选项板的“必需”展开项中选择 TAG1 行，然后选择“特性”按钮；将显示“插入/编辑属性”对话框。在“文字”区域的“高度”行中输入 0.25。接下来，选择“确定”按钮以保存所做的更改并退出对话框。
14. 选择“插入属性”按钮；系统提示您指定此标记的插入基点。另外，请注意 TAG1 属性已附着到光标。

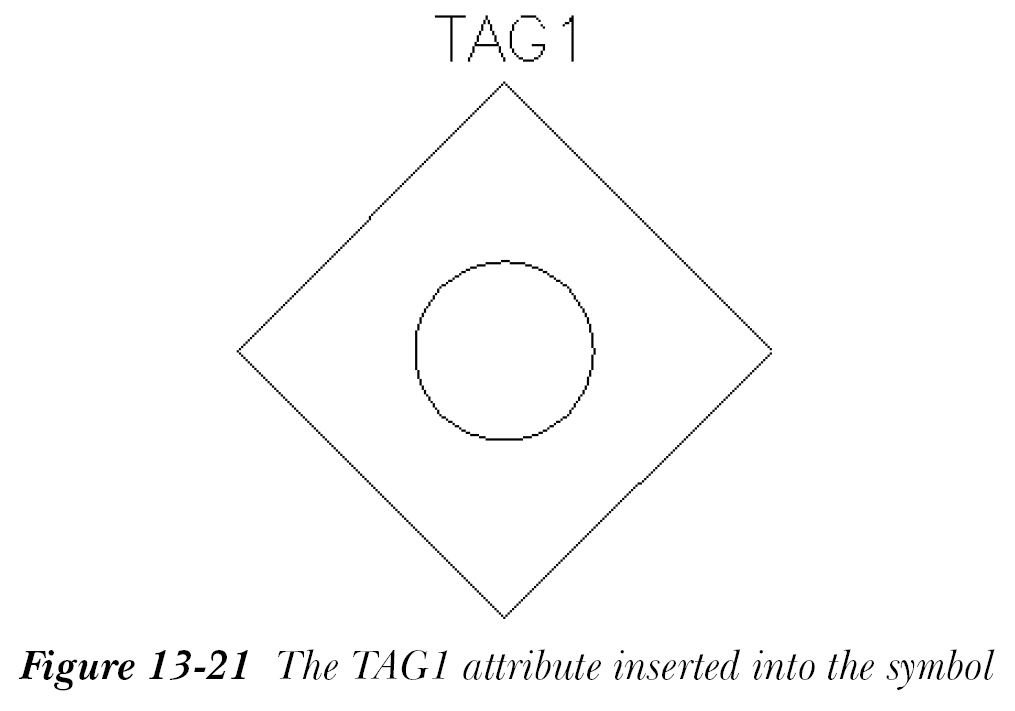

15. 在命令提示下输入 7.5,31.65 并按 ENTER 键；符号的 TAG1 属性插入到符号上方，如图 13-21 所示。

16. 从“符号构建器属性编辑器”选项板中选择 MFG 行，然后选择“特性”按钮；将显示“插入/编辑属性”对话框。在“高度”行中输入 0.1。选择“确定”按钮以退出对话框。
17. 选择“插入属性”按钮；系统提示您指定标记的插入基点。

注意

您也可以通过右键单击属性并从显示的快捷菜单中选择“插入属性”选项来向符号插入属性。

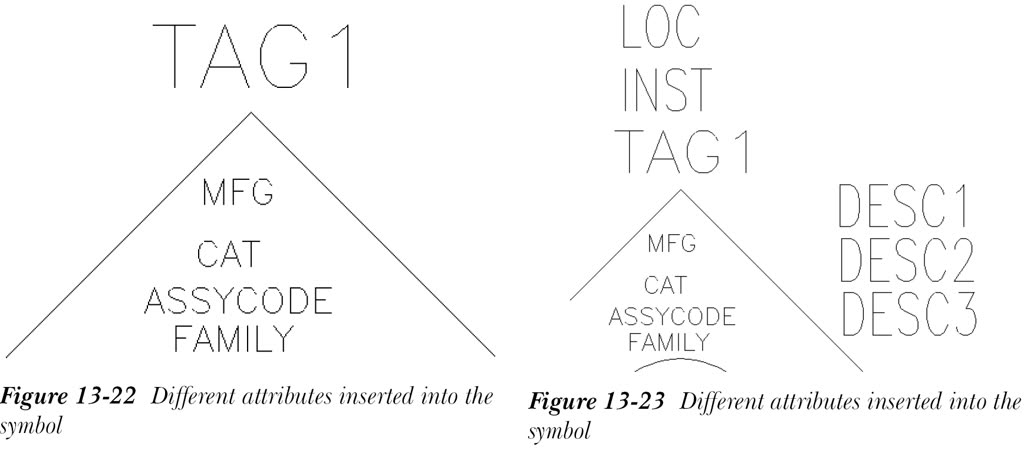

18. 在图形中插入 MFG 标记，参见图 13-22。
19. 如前所述，在“插入/编辑属性”对话框中将 CAT、ASSYCODE 和 FAMILY 属性的高度更改为 0.1，并使用“插入属性”按钮将它们插入到符号中，参见图 13-22。确保“捕捉模式”按钮已停用，以便在所需位置插入这些属性。
20. 类似地，使用“必需”展开项中的“特性”按钮将 DESC1、DESC2、DESC3、INST 和 LOC 属性的高度更改为 0.25，然后使用“插入属性”按钮将这些属性插入到符号中，如图 13-23 所示。

21. 要将导线连接插入到符号中，请在“符号构建器属性编辑器”选项板中向下滚动，并确保“导线连接”展开项的“方向/样式”行中选择了“左/无”。
22. 从“导线连接”展开项中选择“插入导线连接”按钮；系统提示您选择“左”或（“上”/“下”/“右”/“径向”）。
23. 在命令提示下输入 6,30 并按 ENTER 键；TERM01 属性插入到符号中，系统提示您选择 TERM02 的位置。在命令提示下输入 R 并按 ENTER 键。

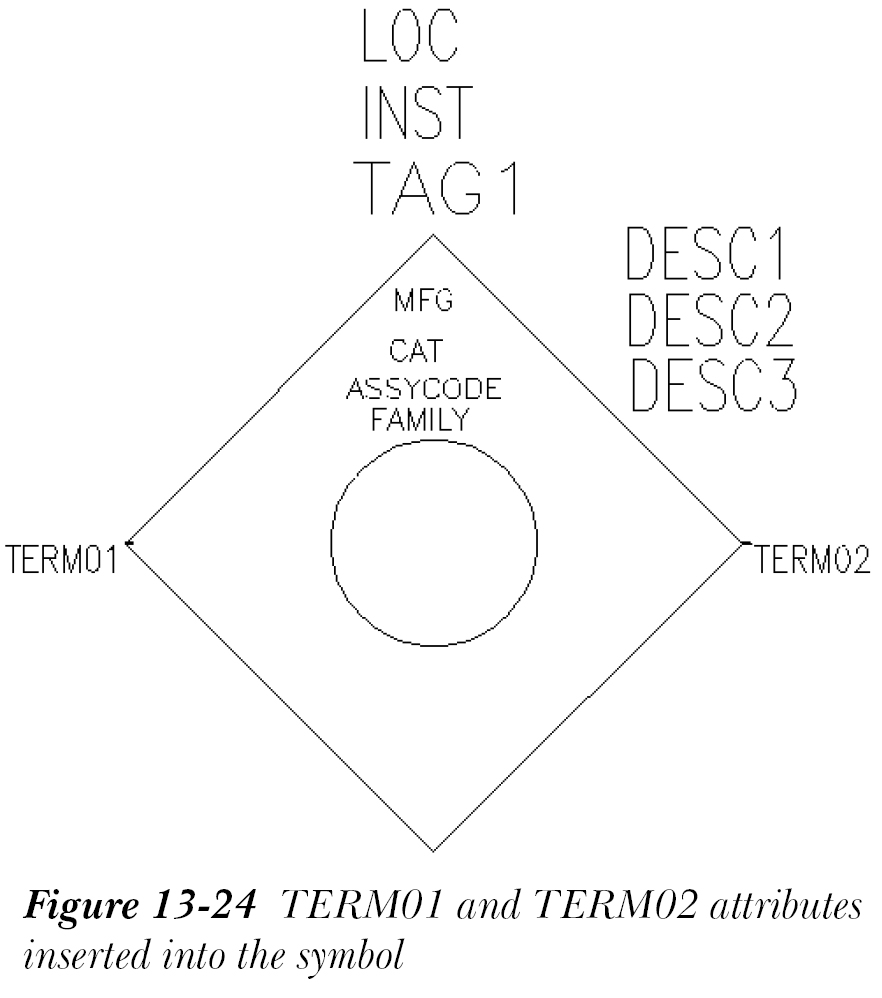

24. 在命令提示下输入 9,30 并按 ENTER 键；TERM02 插入到符号中。图 13-24 显示了插入到符号中的 TERM01 和 TERM02 属性。

25. 按 ENTER 键退出命令。
26. 选择“引脚”展开项中显示的 TERM01 属性，然后选择“特性”按钮；将显示“插入/编辑属性”对话框。
27. 在“高度”行中输入 0.25，然后选择“确定”按钮；TERM01 的高度已更改。
28. 类似地，将 TERM02 属性的高度更改为 0.25。

保存并插入符号

1. 要保存符号，请从“符号构建器”选项卡的“编辑”面板中选择“完成”按钮；将显示“关闭块编辑器：保存符号”对话框。
2. 从“符号”区域中选择“Wblock”单选按钮（如果尚未选择）。
3. 从“基点”区域中选择“拾取点”按钮；系统提示您指定插入基点。选择圆的圆心作为基点。
4. 在“唯一标识符”编辑框中输入 _MY SYMBOL，然后单击“符号名称”编辑框；符号名称将显示在“符号名称”编辑框中，为 HDV1_MY SYMBOL。保持此对话框中其余值不变。
5. 在“关闭块编辑器：保存符号”对话框中选择“确定”按钮；将显示“关闭块编辑器”消息框。
6. 在“关闭块编辑器”消息框中选择“是”按钮以插入符号；系统提示您指定符号的插入点。

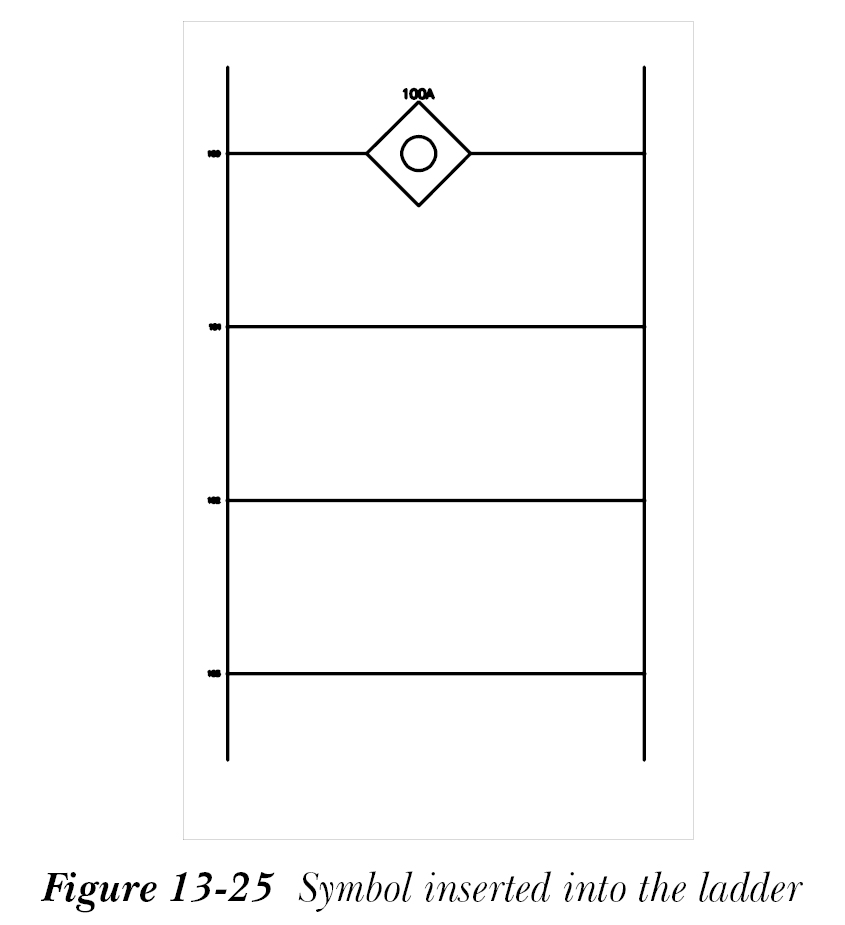

7. 在命令提示下输入 13.5,18 并按 ENTER 键；将显示“插入/编辑元件”对话框。在“元件标记”区域的编辑框中输入 100A，然后选择“确定”按钮；符号插入到梯形图中，如图 13-25 所示。

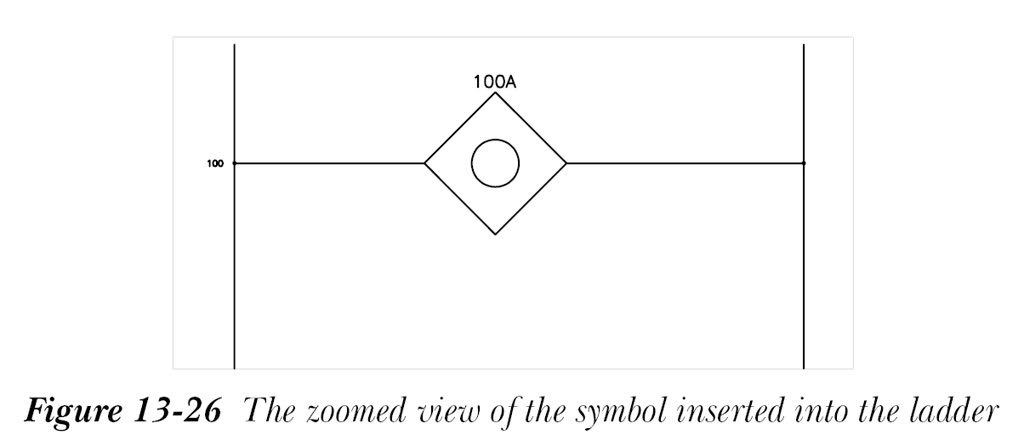

图 13-26 显示了插入到梯形图中的符号的放大视图。

保存图形文件

1. 从菜单栏中选择“文件”>“保存”，或从应用程序菜单中选择“保存”以保存图形文件 C13_tut01.dwg。
