教程 2

教程 2

在本教程中，您将从 CADCIM 项目中添加和删除图形，并将 POINT2POINT 项目的图形替换为您在本章教程 1 中创建的 CADCIM 项目的图形。（预计时间：15 分钟）

完成本教程需要以下步骤：

a. 从现有项目添加图形。

b. 删除图形。

c. 替换图形。

从现有项目添加图形

1. 右键单击 CADCIM 项目；将显示一个快捷菜单。从快捷菜单中选择“添加图形”选项；将显示“选择要添加的文件”对话框。
2. 从“查找范围”下拉列表中选择 Proj 文件夹；将显示保存在此文件夹中的所有项目的列表。接下来，从“选择要添加的文件”对话框中双击 NfpaDemo 文件夹；将显示此文件夹中存在的图形。
3. 按 SHIFT/CTRL 并选择 DEMO01、DEMO02、DEMO03、DEMO04 和 DEMO05 图形。接下来，选择“添加”按钮；将显示“将项目默认值应用到图形设置”消息框。

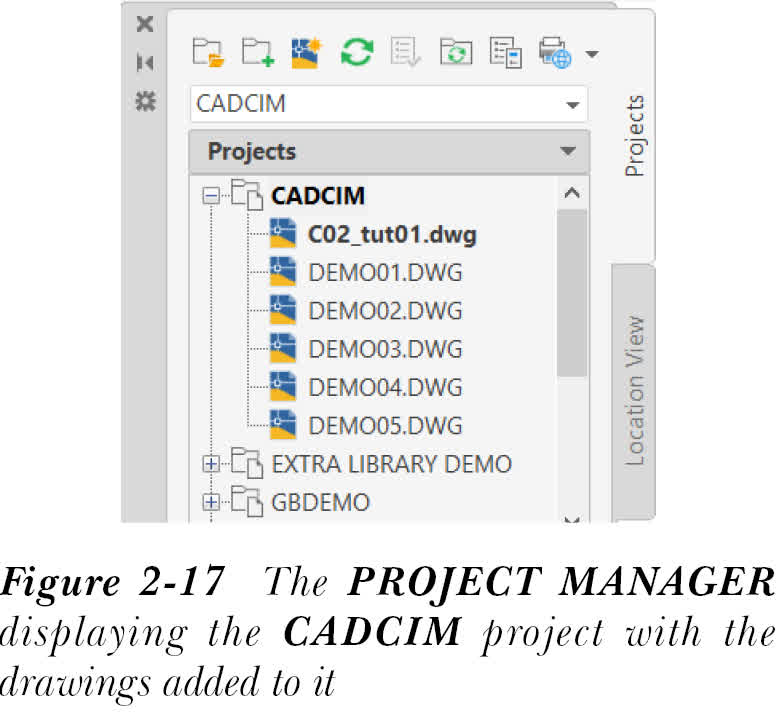

4. 从此消息框中选择“是”按钮；所选图形将添加到 CADCIM 项目中，如图 2-17 所示。

删除图形

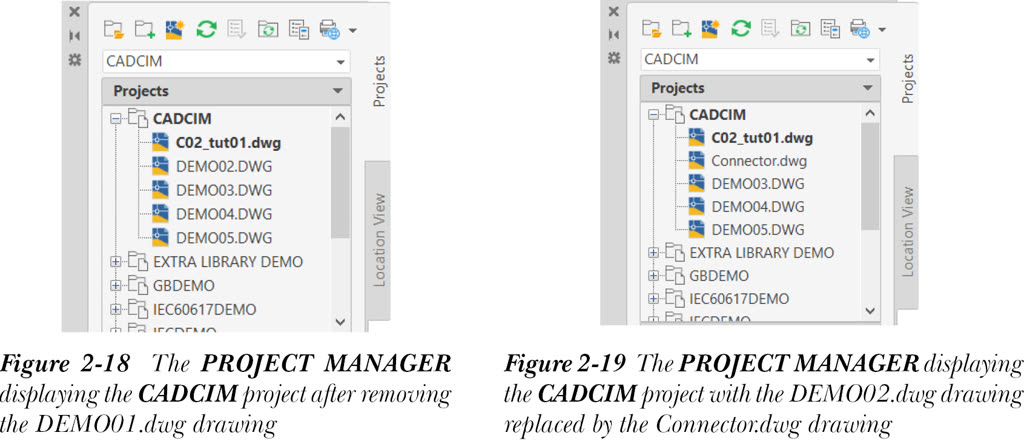

1. 右键单击 DEMO01.dwg 图形，然后从显示的快捷菜单中选择“删除”选项；将显示“项目管理器 - 删除文件”消息框。在此消息框中选择“是”按钮；DEMO01.dwg 图形将从图形列表中删除，请参见图 2-18。

替换图形

在本节中，您将把 CADCIM 项目的 DEMO02.dwg 图形替换为 POINT2POINT 项目的 Connector.dwg。

1. 右键单击 DEMO02.dwg 图形；将显示一个快捷菜单。从快捷菜单中选择“替换”选项；将显示“选择替换图形”对话框。
2. 从“查找范围”下拉列表中选择 Proj 文件夹。接下来，双击 Point2Point 文件夹；Connector.dwg 图形将显示在“选择替换图形”对话框中。
3. 从此对话框中选择 Connector.dwg 图形并选择“选择”按钮；将显示“将项目默认值应用到图形设置”消息框。接下来，选择“是”按钮；CADCIM 项目中的 DEMO02.dwg 将替换为 Connector.dwg 图形，如图 2-19 所示。
