自测题
回答以下问题，然后与本章末尾给出的答案进行比较：
- 如果您选择“符号构建器”工具，将显示以下哪个对话框？
(a) 符号审核 (b) 符号配置
(c) 选择符号/对象 (d) 以上都不是
- “到电子表格”工具用于将数据从当前图形或项目 __ 到外部文件。
- 在 AutoCAD Electrical 中，符号可以是任意大小和宽度。（对/错）
- “图标菜单向导”工具仅用于添加或修改原理图符号库。（对/错）
- 可以使用“符号构建器”工具将 AutoCAD 块转换为 AutoCAD Electrical 智能符号。（对/错）
复习题
回答以下问题：
- 以下哪个展开项用于选择导线连接属性的样式和方向？
(a) 导线连接 (b) 必需
(c) 可选 (d) 以上所有
- 可以使用 __ 工具自定义图标菜单。
- __ 选项用于创建新回路。
- __ 工具用于将数据从外部文件导入到当前图形或项目。
- “标记/验证”工具用于在将图形发送给客户之前，在图形的元件和导线上添加不可见标记。（对/错）
练习题
练习 1

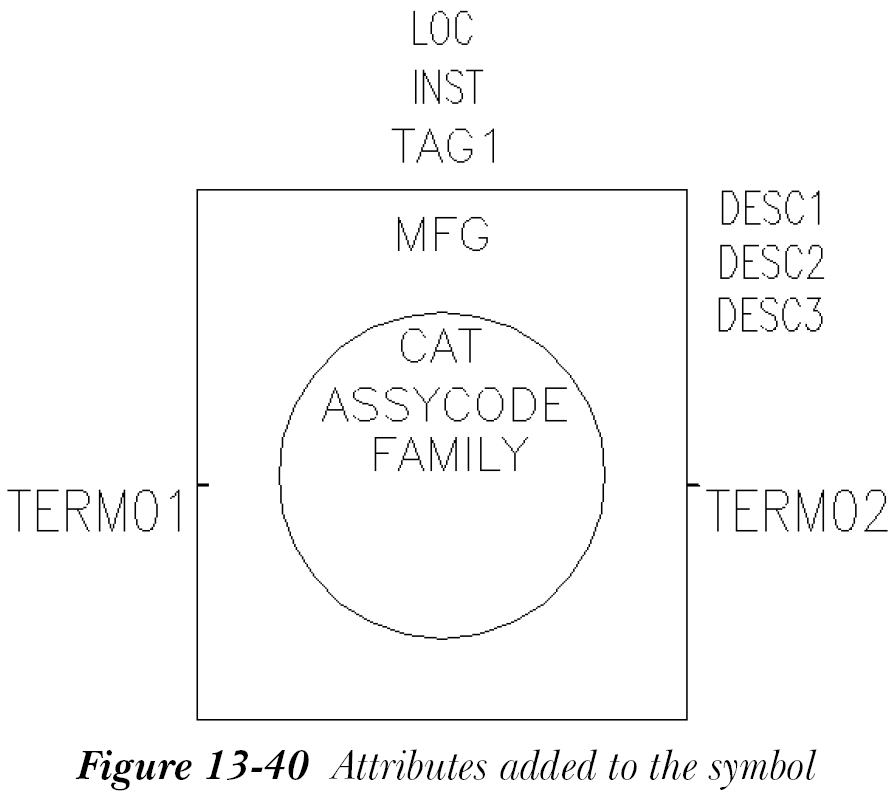

创建一个名为 C13_exer01.dwg 的新图形，并插入一个单相梯形图，宽度 = 15，梯级间距为 3，梯级数 = 4。接下来，创建符号并向其添加属性，如图 13-40 所示

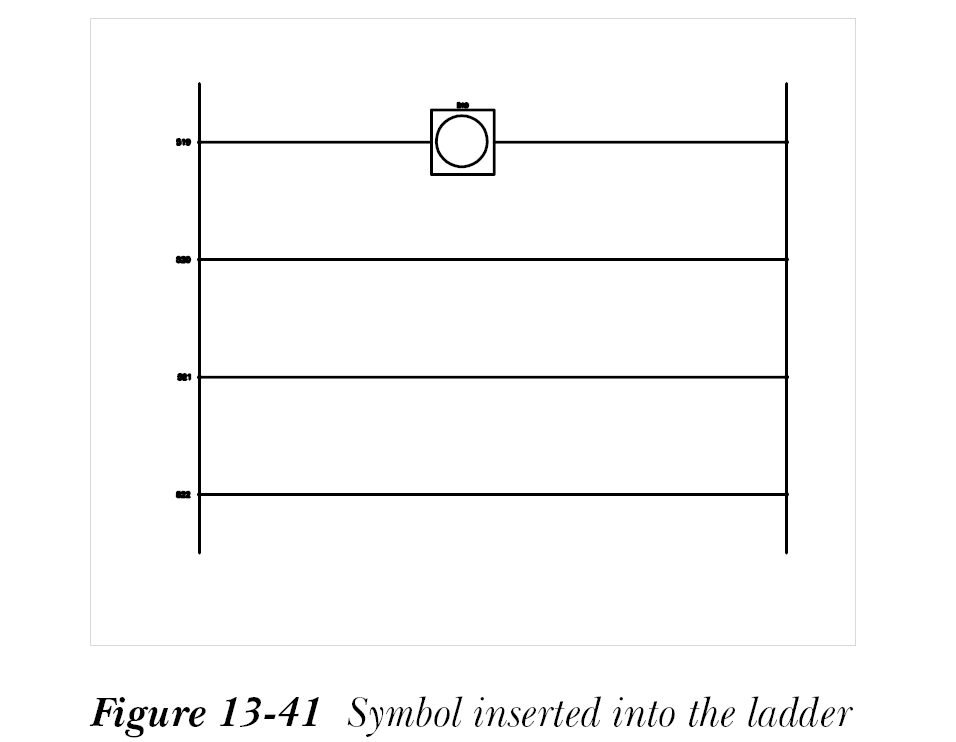

，然后将其保存为 HDV1_SYMBOL。您还需要将创建的符号插入到梯形图中，如图 13-41 所示。（预计时间：25 分钟）
提示：在“符号构建器属性编辑器”选项板中，将图 13-36 中显示的所有属性的高度更改为 0.1。另外，将 TERM01 和 TERM02 属性插入到矩形的中点。
练习 2

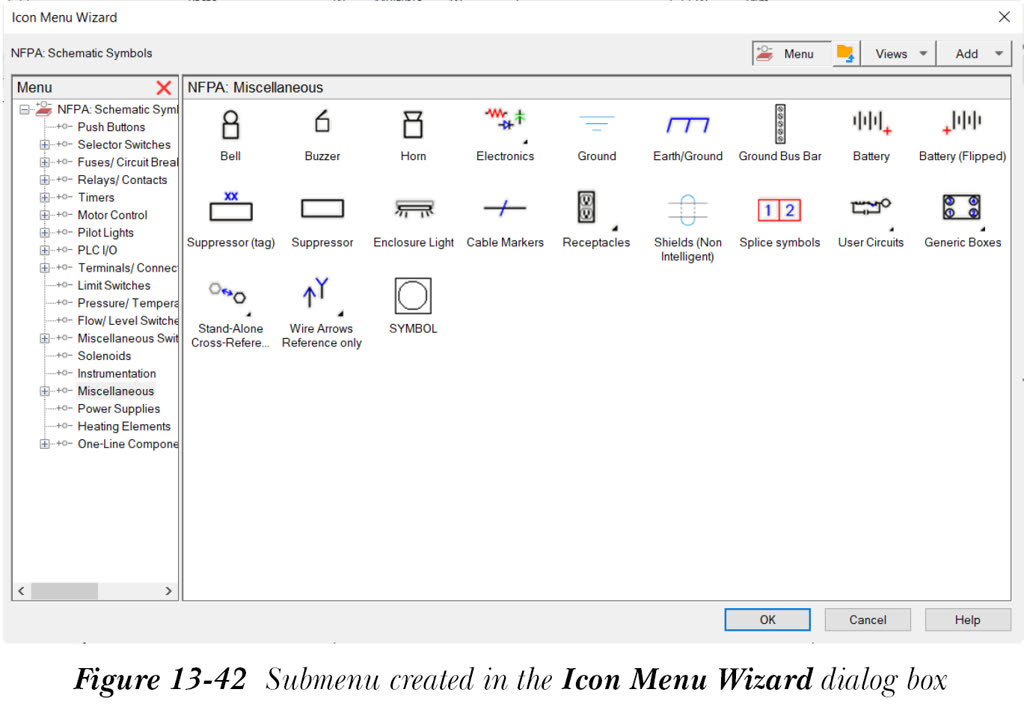

打开 C13_exer01.dwg 图形文件。使用“图标菜单向导”工具在“图标菜单向导”对话框中创建一个子菜单，如图 13-42 所示，

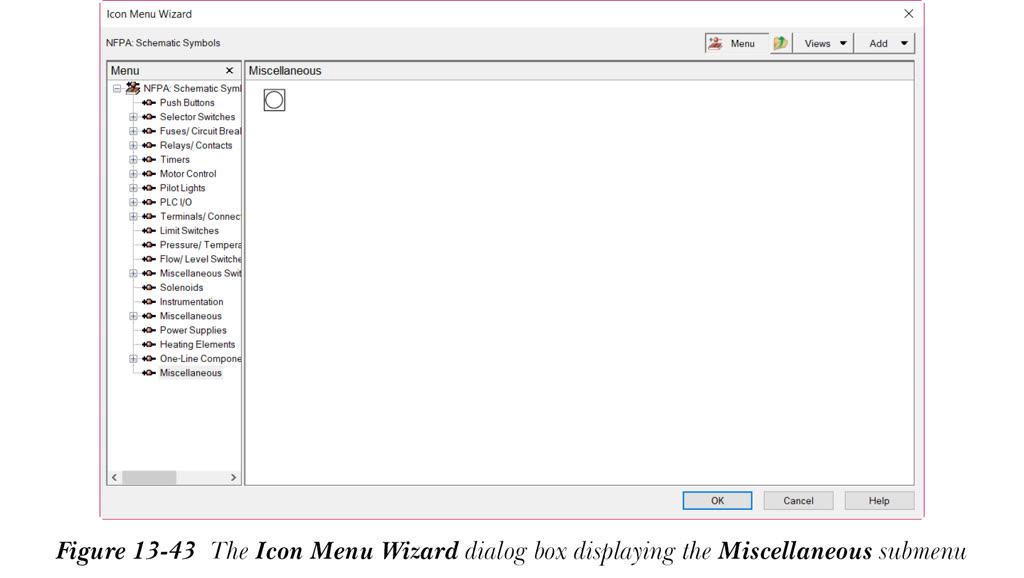

然后将您在练习 1 中创建的符号的图标添加到“杂项”子菜单中，如图 13-43 所示。

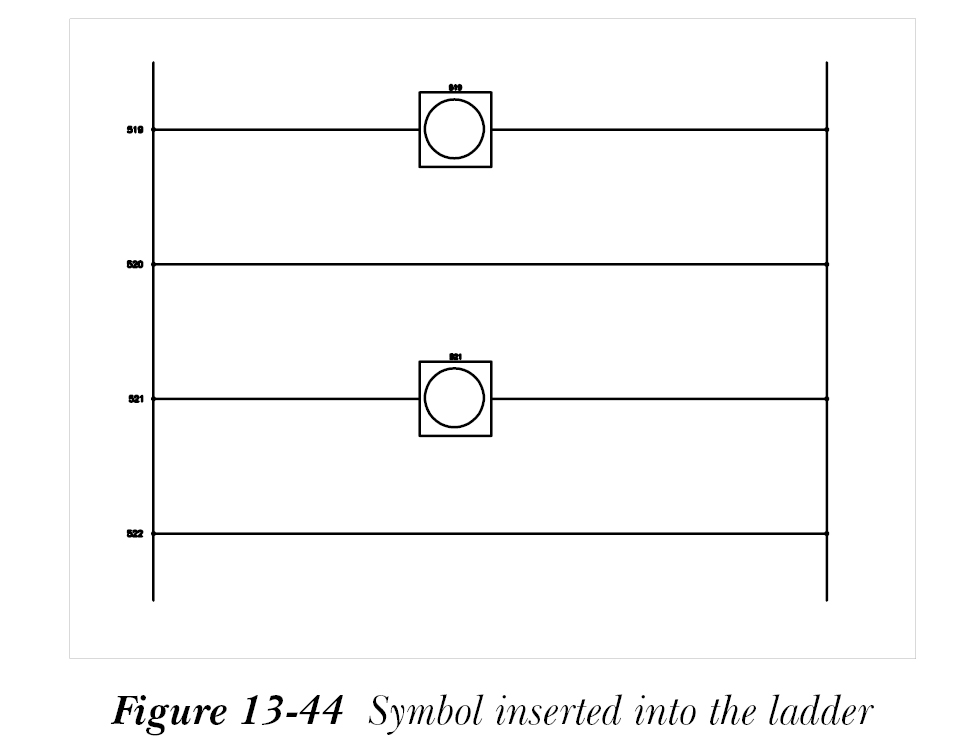

接下来，将该符号插入到梯形图中，参见图 13-44。（预计时间：20 分钟）
自测题答案
- c
- 导出
- 对
- 错
- 对
